Подушка Безопасности Для Защиты Коленей В Сборе -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".
- для моделей с датчиком рысканья отдельного типа: (Нажмите здесь).
- для моделей с датчиком рысканья встроенного типа: (Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
| 3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Освободите 10 захватов и снимите опорную накладку передней левой двери.
 |
| 4. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА |
Снимите фиксатор.
 |
Освободите 2 фиксатора и снимите боковую отделку торпедо кузова с левой стороны кожуха.
| 5. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
- УКАЗАНИЕ:
- Отделите уплотнитель обшивки проема левой передней двери настолько, чтобы можно было снять левую боковую панель панели приборов.
| 6. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.
 |
Освободите 3 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.
 |
| 7. ОТСОЕДИНИТЕ РЫЧАГ УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ |
Освободите захват и 2 направляющих, и отсоедините рычаг фиксации капота в сборе.
 |
| 8. СНИМИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ |
Выверните 2 болта <B>.
 |
Для моделей без подушки безопасности для защиты коленей водителя:
Освободите 5 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.
Для моделей с подушкой безопасности для защиты коленей водителя:
Освободите 4 захвата, 7 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.
| 9. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- При хранении подушку безопасности № 1 для защиты ног следует укладывать так, чтобы сторона, в направлении которой происходит развертывание подушки безопасности, была обращена вверх.
Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

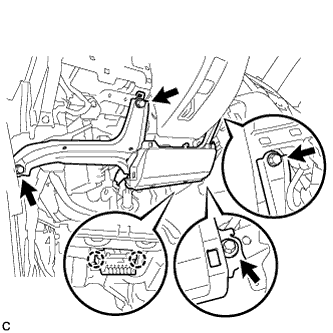

Выверните 4 болта.
 |
Освободите 2 захвата и отсоедините разъем DLC3.

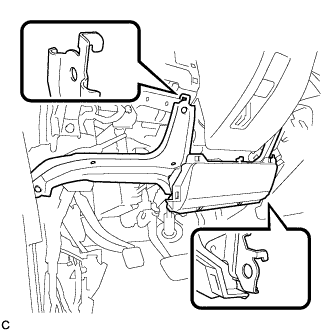

Освободите 2 крепления и снимите подушку безопасности № 1 для защиты ног в сборе.
- ПРИМЕЧАНИЕ:
- При снятии подушки безопасности № 1 для защиты ног в сборе будьте осторожны, чтобы не вытянуть жгут проводов подушки безопасности.
 |

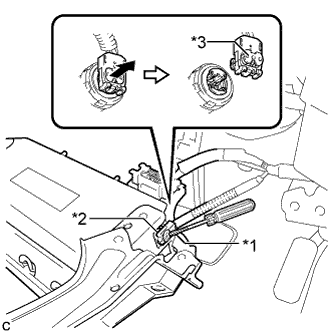

С помощью отвертки с обернутым клейкой лентой концом расцепите защелку разъема подушки безопасности.
Обозначения на рисунке *1 Защитная клейкая лента *2 Разъем подушки безопасности *3 Замок разъема подушки безопасности
 |
Отсоедините разъем подушки безопасности и снимите подушку безопасности № 1 для защиты ног в сборе.
- ПРИМЕЧАНИЕ:
- При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
