Подушка Безопасности Для Защиты Коленей В Сборе -- Установка



1. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ

  1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

  1. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе установка

  1. Подсоедините разъем подушки безопасности к подушке безопасности № 1 для защиты ног в сборе.

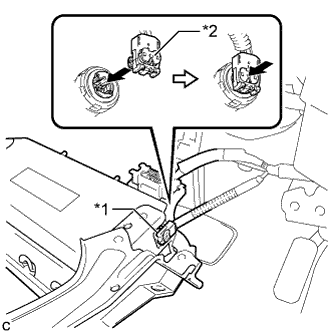

    Обозначения на рисунке
    *1
    		Разъем подушки безопасности
    *2
    		Замок разъема подушки безопасности
    ПРИМЕЧАНИЕ:
    При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  1. Нажмите на защелку, чтобы установить разъем подушки безопасности.

  1. Предварительно закрепите подушку безопасности № 1 для защиты ног в сборе с помощью 2 креплений.

  1. Введите в зацепление 2 захвата и установите разъем DLC3.

  1. Заверните 4 болта.

    Момент затяжки:
    10 N*m{102 kgf*cm, 7 ft.*lbf}
    ПРИМЕЧАНИЕ:
    Убедитесь, что подушка безопасности № 1 для защиты ног в сборе надежно закреплена без чрезмерных зазоров и не выступает наружу.


2. УСТАНОВИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

  1. Для моделей без подушки безопасности для защиты коленей водителя:

    1. Введите в зацепление 5 фиксаторов и 3 направляющие.

  1. Для моделей с подушкой безопасности для защиты коленей водителя:

    1. Введите в зацепление 4 захвата, 7 фиксаторов и 3 направляющие.

  1. Установите панель приборов в сборе и закрепите 2 болтами <B>.



3. ПОДСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ

  1. Подсоедините рычаг фиксации капота в сборе и введите в зацепление захват и 2 направляющих.



4. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

  1. Введите в зацепление 3 направляющие.



    Camry ASV50 GSV50 ACV51

  1. Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.



5. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


6. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА

  1. Введите в зацепление 2 фиксатора.

  1. Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.



7. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  1. Установите опорную накладку левой передней двери и закрепите ее 10 захватами.



8. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


9. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ
(Нажмите здесь).


10. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS
(Нажмите здесь).
