Подушка безопасности для защиты коленей в сборе установка. Camry ASV50

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

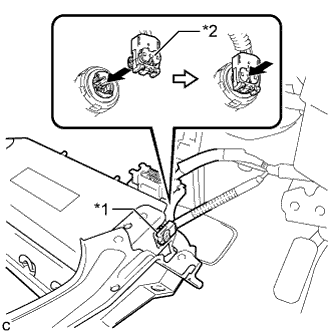

Подсоедините разъем подушки безопасности к подушке безопасности № 1 для защиты ног в сборе.

ПРИМЕЧАНИЕ:

При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Нажмите на защелку, чтобы установить разъем подушки безопасности.

Предварительно закрепите подушку безопасности № 1 для защиты ног в сборе с помощью 2 креплений.

Введите в зацепление 2 захвата и установите разъем DLC3.

Заверните 4 болта.

Момент затяжки:

10 N*m{102 kgf*cm, 7 ft.*lbf}

ПРИМЕЧАНИЕ:

Убедитесь, что подушка безопасности № 1 для защиты ног в сборе надежно закреплена без чрезмерных зазоров и не выступает наружу.

Для моделей без подушки безопасности для защиты коленей водителя:

1. Введите в зацепление 5 фиксаторов и 3 направляющие.


Для моделей с подушкой безопасности для защиты коленей водителя:

1. Введите в зацепление 4 захвата, 7 фиксаторов и 3 направляющие.


Установите панель приборов в сборе и закрепите 2 болтами <B>.

Подсоедините рычаг фиксации капота в сборе и введите в зацепление захват и 2 направляющих.

Введите в зацепление 3 направляющие.

Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.

Введите в зацепление 2 фиксатора.

Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.
