Подушка безопасности для защиты коленей в сборе снятие с эксплуатации. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Дополнительная Система (Пассивной) Безопасности. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ (если она установлена в автомобиле)

  3. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ (ЕСЛИ ОНА НЕ УСТАНОВЛЕНА В АВТОМОБИЛЕ)

Подушка Безопасности Для Защиты Коленей В Сборе -- Снятие С Эксплуатации


ПРЕДОСТЕРЕЖЕНИЕ:
Перед выполнением развертывания каких-либо деталей системы SRS с целью утилизации внимательно изучите все действующие экологические нормы и правила работы с опасными материалами и обеспечьте их соблюдение. Эта операция может считаться работой с опасными материалами.


1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
  1. Подушка безопасности или преднатяжитель ремня безопасности может сработать от разряда статического электричества. Во избежание подобной ситуации перед выполнением данной процедуры необходимо прикоснуться голой рукой к металлическому предмету.
  2. Не допускается утилизация подушки безопасности № 1 для защиты ног в сборе с неразвернутой подушкой безопасности.
  3. Подушка безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить на открытом пространстве, чтобы не причинять неудобства жителям близлежащих зданий.
  4. При развертывании подушки безопасности всегда применяйте предназначенный для этого SST (приспособление для срабатывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.
  5. При развертывании подушки безопасности № 1 для защиты ног следует находиться от нее на расстоянии не менее 10 м (32,8 фута).
  6. При развертывании подушка безопасности № 1 для защиты ног сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
  7. Для работы с развернутой подушкой безопасности № 1 для защиты ног обязательно надевайте специальные перчатки и защитные очки.
  8. Не допускайте попадания воды и пр. на подушку безопасности № 1 для защиты ног после развертывания подушки.
  9. По завершении работ всегда мойте руки водой.
УКАЗАНИЕ:
При сдаче в лом автомобиля, оснащенного системой SRS, или снятии с эксплуатации подушки безопасности № 1 для защиты ног сначала разверните подушку безопасности в соответствии с описанной ниже процедурой. При обнаружении неисправностей, связанных со срабатыванием подушки безопасности, обращайтесь в Отдел технического обслуживания фирмы-дистрибьютора.


2. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ (если она установлена в автомобиле)
ПРИМЕЧАНИЕ:
  1. При утилизации подушки безопасности № 1 для защиты ног в сборе не разворачивайте ее в автомобиле клиента.
  2. При развертывании подушки безопасности обязательно соблюдайте приведенные ниже инструкции.
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе снятие с эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

    SST
    09082-00700

  1. См. раздел "Меры предосторожности" (Нажмите здесь).

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

  1. Отсоедините разъем от подушки безопасности № 1 для защиты ног.

    1. Отверткой с обернутым клейкой лентой концом отсоедините разъем подушки безопасности.

      ПРИМЕЧАНИЕ:
      При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.


  1. Установите SST.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Убедитесь, что крепление подушки безопасности № 1 для защиты ног в сборе не ослаблено.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе снятие с эксплуатации

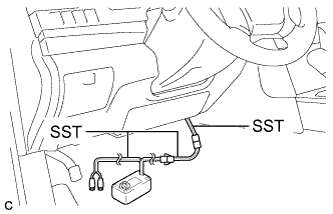

    1. Подсоедините SST к подушке безопасности № 1 для защиты ног в сборе.

      SST
      09082-00700
      09082-00802(09082-10801,09082-20801)
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST или жгута проводов не закрывайте дополнительный замок парного замка.


      2. Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе снятие с эксплуатации

    2. Переместите SST на расстояние не менее 10 м (32,8 фута) от переднего бокового окна автомобиля.

      Обозначения на рисунке
      *1
      		Аккумуляторная батарея
      *a
      		10 м (32,8 фута) или более

    3. Жгут проводов SST должен обеспечивать достаточное расстояние до переднего бокового окна. Закройте все двери и окна автомобиля.

      ПРИМЕЧАНИЕ:
      Соблюдайте осторожность, чтобы не повредить жгут проводов SST.

    4. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

  1. Разверните подушку безопасности.

    1. Никто не должен находиться внутри автомобиля и на расстоянии до 10 м (32,8 фута) от него.

    2. Нажмите на активационный выключатель SST, чтобы развернуть подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. При развертывании подушки безопасности рядом с автомобилем не должно быть людей.
      2. При развертывании подушка безопасности № 1 для защиты ног сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
      3. Для работы с развернутой подушкой безопасности № 1 для защиты ног обязательно надевайте специальные перчатки и защитные очки.
      4. Не допускайте попадания воды и пр. на подушку безопасности № 1 для защиты ног после развертывания подушки.
      5. По завершении работ всегда мойте руки водой.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.


3. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ (ЕСЛИ ОНА НЕ УСТАНОВЛЕНА В АВТОМОБИЛЕ)
ПРИМЕЧАНИЕ:
При развертывании подушки безопасности обязательно соблюдайте приведенные ниже инструкции.
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе снятие с эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

    SST
    09082-00700

  1. Снимите подушку безопасности № 1 для защиты ног в сборе (Нажмите здесь).

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. Прежде чем снимать подушку безопасности № 1 для защиты ног в сборе работы, подождите не менее 90 с после выключения зажигания и отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.
    2. При хранении подушку безопасности № 1 для защиты ног следует укладывать так, чтобы сторона, в направлении которой происходит развертывание подушки безопасности, была обращена вверх.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе снятие с эксплуатации

  1. При помощи скрученного провода привяжите подушку безопасности № 1 для защиты ног в сборе к ненужной шине.

    Обозначения на рисунке
    *1
    		Участок жилы без изоляции
    *a
    		Диаметр провода
    Провод:
    Участок жилы без изоляции
    1,25 мм2 (0,0019 дюйма2) или более
    ПРЕДОСТЕРЕЖЕНИЕ:
    При использовании для фиксации подушки безопасности № 1 для защиты ног в сборе слишком тонкого провода или альтернативного приспособления при развертывании подушки безопасности фиксирующее приспособление может разорваться. Используйте только специальные автомобильные провода сечением не менее 1,25 мм2 (0,0019 дюйма2).
    УКАЗАНИЕ:
    Формула расчета площади поперечного сечения жилы:
    Площадь = 3,14 x (диаметр)2 разделить на 4

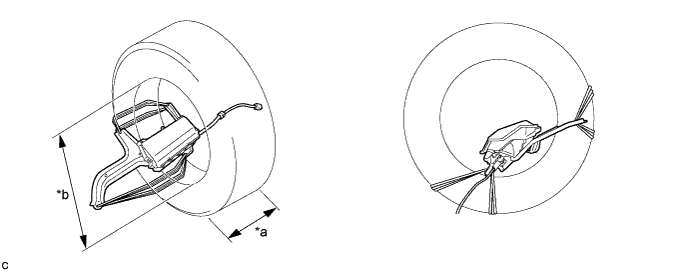

    1. Разместите подушку безопасности № 1 для защиты ног так, чтобы при развертывании усилие направлялось внутрь шины.

      Минимальный размер шины:
      Ширина:
      185 мм (7,28 дюйма)
      Внутренний диаметр:
      360 мм (1,18 фута)


      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе снятие с эксплуатации


      Обозначения на рисунке
      *a
      		Ширина
      		*b
      		Внутренний диаметр
      ПРЕДОСТЕРЕЖЕНИЕ:
      1. Провода должны быть плотно натянуты. Если намотать провода слабо, во время развертывания подушка безопасности № 1 для защиты ног в сборе может оторваться.
      2. Всегда привязывайте подушку безопасности № 1 для защиты ног в сборе с обращенной внутрь шины стороной развертывания.
      ПРИМЕЧАНИЕ:
      Поскольку при развертывании подушки безопасности шина может быть повреждена, используйте ненужную шину.


  1. Установите SST.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе снятие с эксплуатации

    1. После соединения SST между собой подключите их к подушке безопасности № 1 для защиты ног в сборе.

      SST
      09082-00802(09082-10801,09082-20801)


  1. Установите шины.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе снятие с эксплуатации

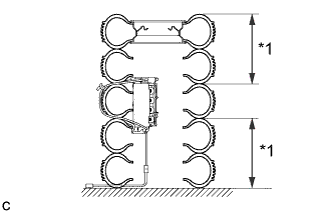

    1. Под шину, к которой привязана подушка безопасности № 1 для защиты ног, подложите, как минимум, 2 шины.

      Обозначения на рисунке
      *1
      		Шины (2 или более)
      ПРИМЕЧАНИЕ:
      Не размещайте разъем SST под шиной, так как это может привести к его повреждению.

    2. На шину, к которой привязана подушка безопасности № 1 для защиты ног, положите, как минимум, 2 шины. В верхней шине должен быть установлен диск.



      3. Camry ASV50 GSV50 ACV51

    3. Свяжите шины друг с другом с помощью 2 проводов.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Провода должны быть плотно натянуты. Слабина проводов приводит к расцеплению шин при развертывании подушки безопасности.


  1. Установите SST.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Подушка безопасности для защиты коленей в сборе снятие с эксплуатации

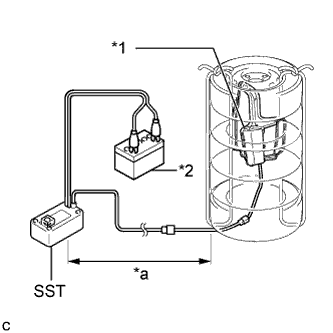

    1. Подсоедините разъем SST.

      Обозначения на рисунке
      *1
      		Нижняя подушка безопасности № 1 для защиты ног в сборе
      *2
      		Аккумуляторная батарея
      *a
      		10 м (32,8 фута) или более
      SST
      09082-00700
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST или жгута проводов не закрывайте дополнительный замок парного замка. Кроме того, обеспечьте небольшое провисание жгута проводов SST внутри покрышки

    2. Переместите SST на расстояние не менее 10 м (32,8 фута) от подушки безопасности, привязанной к шине.

  1. Разверните подушку безопасности.

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    2. Проверьте, чтобы никто не находился в радиусе 10 м (32,8 фута) от шины, к которой привязана подушка безопасности № 1 для защиты ног.

    3. Нажмите на активационный выключатель SST, чтобы развернуть подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      При развертывании подушки безопасности рядом с ней не должно быть людей.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.

  1. Утилизация подушки безопасности № 1 для защиты ног в сборе.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. При развертывании подушка безопасности № 1 для защиты ног сильно нагревается. Не касайтесь ее как минимум в течение 30 минут после развертывания.
    2. Для работы с развернутой подушкой безопасности № 1 для защиты ног обязательно надевайте специальные перчатки и защитные очки.
    3. Не допускайте попадания воды и пр. на подушку безопасности № 1 для защиты ног после развертывания подушки.
    4. По завершении работ всегда мойте руки водой.

    1. Снимите подушку безопасности № 1 для защиты ног в сборе с шины.

    2. Уложите подушку безопасности № 1 для защиты ног в сборе в полиэтиленовый пакет, надежно завяжите его и утилизируйте в соответствии с местными нормами.
