Задний датчик системы srs снятие. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Дополнительная Система (Пассивной) Безопасности. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)

  4. СНЯТЬ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для складывающихся сидений)

  5. СНЯТЬ БОКОВУЮ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)

  6. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)

  7. СНЯТЬ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)

  8. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)

  9. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)

  10. СНЯТЬ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)

  11. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ (для сидений с регулируемым наклоном)

  12. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ (для сидений с регулируемым наклоном)

  13. СНИМИТЕ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)

  14. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ

Задний Датчик Системы Srs -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".
для моделей с отдельным датчиком рысканья: (Нажмите здесь).
для моделей со встроенным датчиком рысканья: (Нажмите здесь).
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний датчик системы srs снятие

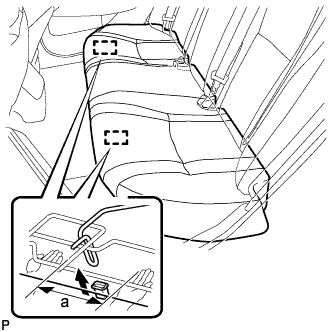

  1. Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

    Номинальная величина
    a
    		100 мм (3,94 дюйма) или менее
    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите описанный выше шаг для другого крепления.

  1. Снимите подушку заднего сиденья в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


4. СНЯТЬ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для складывающихся сидений)


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и снимите крепление подушки заднего сиденья.

    ПРИМЕЧАНИЕ:
    Крепления подушки заднего сиденья не подлежат повторному использованию.
    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


5. СНЯТЬ БОКОВУЮ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)

  1. Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня левого заднего сиденья.



    Camry ASV50 GSV50 ACV51

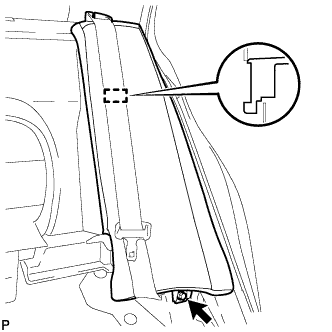

  1. Выверните болт.

  1. Освободите крюк и снимите боковую спинку левого заднего сиденья в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


6. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний датчик системы srs снятие

  1. Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

    Номинальная величина
    a
    		100 мм (3,94 дюйма) или менее
    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите описанный выше шаг для другого крепления.

  1. Для моделей с системой подогрева сидений:

    1. Отсоедините 2 разъема подогревателя сиденья.

  1. Снимите подушку заднего сиденья в сборе.



7. СНЯТЬ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и снимите крепление подушки заднего сиденья.

    ПРИМЕЧАНИЕ:
    Крепления подушки заднего сиденья не подлежат повторному использованию.
    УКАЗАНИЕ:
    Выполните действия в том же порядке, что и для левой стороны.


8. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)


9. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)


    Camry ASV50 GSV50 ACV51

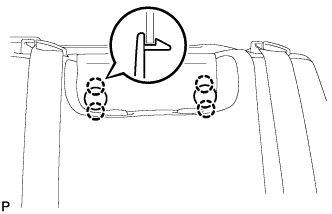

  1. Освободите 4 захвата и снимите 2 обивки спинок задних сидений.

    УКАЗАНИЕ:
    Выполните действия в том же порядке, что и для левой стороны.


10. СНЯТЬ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)

  1. Для моделей с боковой подушкой безопасности заднего сиденья:

    1. Отсоедините все разъемы и зажимы от левой скобы крепления системы безопасности для детей сиденья в сборе.

  1. Отсоедините 2 ремня безопасности заднего сиденья от 2 направляющих плечевых креплений ремней заднего сиденья.



    Camry ASV50 GSV50 ACV51

  1. Расцепите 2 крюка и отсоедините крышку.

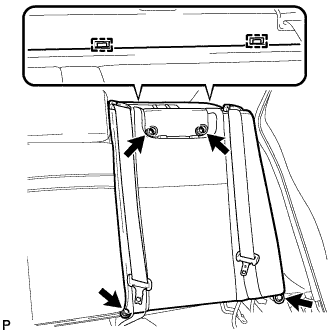

  1. Выверните 2 гайки, 2 болта и снимите спинку левого заднего сиденья в сборе.



11. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ (для сидений с регулируемым наклоном)


    Camry ASV50 GSV50 ACV51

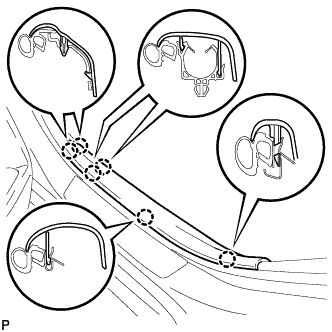

  1. Освободите 6 захватов и снимите опорную накладку левой задней двери.

    УКАЗАНИЕ:
    Освободите захваты с задней стороны опорной накладки.


12. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ (для сидений с регулируемым наклоном)
УКАЗАНИЕ:
Отделите уплотнитель обшивки проема задней двери настолько, чтобы можно было снять боковую накладку заднего сиденья.


13. СНИМИТЕ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)


    Camry ASV50 GSV50 ACV51

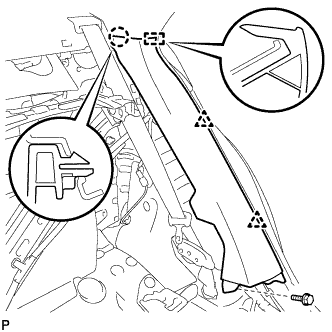

  1. Выверните болт.

  1. Освободите захват, 2 фиксатора и направляющую, и снимите левую боковую накладку заднего сиденья.



14. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ

  1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

  1. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.


  1. Отсоедините разъем от бокового датчика системы SRS № 2 в сборе.

    ПРИМЕЧАНИЕ:
    При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.



    1. Прижмите белый замок корпуса и сдвиньте желтый механизм фиксации положения разъема. (Теперь разъем не может случайно разъединиться.)


      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний датчик системы srs снятие


      Обозначения на рисунке
      *1
      		Белый замок корпуса
      		*2
      		Желтый CPA
      *a
      		Замок разъема расцеплен
      		-
      		-

    2. Прижмите белый замок корпуса снова и разъедините разъем.

      ПРИМЕЧАНИЕ:
      При разъединении разъема старайтесь не прижать часть (A), показанную на рисунке.


    Camry ASV50 GSV50 ACV51

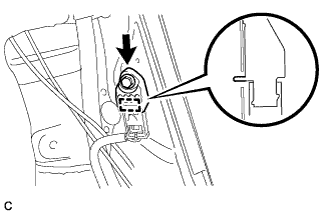

  1. Выверните болт и снимите боковой датчик системы SRS № 2 в сборе с кузова автомобиля.

    ПРИМЕЧАНИЕ:
    Ослабляйте болт, удерживая боковой датчик системы SRS № 2 в сборе, поскольку штифт (стопор) бокового датчика системы SRS № 2 в сборе легко повредить.


  1. После разъединения разъема убедитесь, что положение белого замка корпуса соответствует указанному на рисунке.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Задний датчик системы srs снятие


    Обозначения на рисунке
    *a
    		Неправильно
    		*b
    		Правильно
