Задний датчик системы srs установка. Camry ASV50

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Перед разъединением разъема убедитесь в том, что положение белого замка корпуса соответствует указанному на рисунке.

Вставьте штифт (стопор) в отверстие кузова и установите боковой датчик системы SRS № 2 в сборе на кузов автомобиля, закрепив его болтом.

Момент затяжки:

9,0 N*m{92 kgf*cm, 80 in.*lbf}

ПРИМЕЧАНИЕ:

1. В случае падения датчика боковой подушки системы SRS № 2 либо при наличии трещин, заусенцев или иных дефектов на корпусе или разъеме замените датчик новым.

2. При установке датчика боковой подушки системы SRS № 2 следите за тем, чтобы электропроводка системы SRS не мешала работе других деталей и не пережималась ими.

3. Убедитесь в надежности посадки штыря (стопора) в отверстии корпуса.

4. Затягивайте болт, удерживая боковой датчик системы SRS № 2 в сборе, поскольку штифт (стопор) бокового датчика системы SRS № 2 в сборе легко повредить.


Подсоедините разъем к боковому датчику системы SRS № 2 в сборе.

ПРИМЕЧАНИЕ:

При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

1. Вставляйте разъемы до полной фиксации (при фиксации раздастся щелчок).

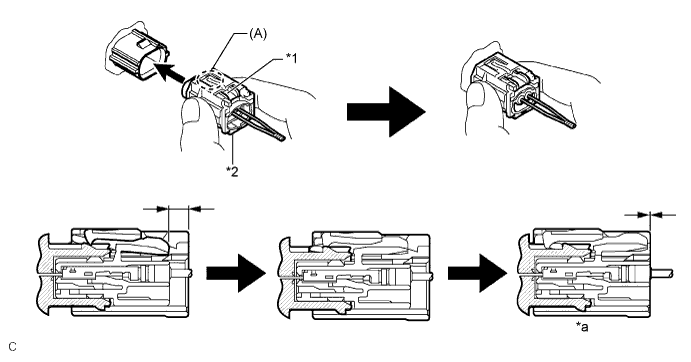

   Обозначения на рисунке

   *1	Белый замок корпуса	*2	Желтый CPA
   *a	Соединение выполнено	-	-

   УКАЗАНИЕ:

   При соединении белый замок корпуса сдвигается. Не придерживайте белый замок корпуса и часть А, поскольку это может привести к ненадежной фиксации.

Проверьте отсутствие люфта между установочными деталями датчика боковой подушки системы SRS № 2.

Установите спинку левого заднего сиденья в сборе в салоне.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Введите в зацепление крепление и закрепите боковую спинку левого заднего сиденья в сборе с помощью болта.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Подсоедините ремень безопасности заднего сиденья к направляющей плечевого крепления левого ремня заднего сиденья.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья в сборе позаботьтесь о том, чтобы пряжки ремней безопасности не оказались под подушкой заднего сиденья в сборе.

Введите в зацепление направляющую, зажим и 2 фиксатора.

Установите левую боковую накладку заднего сиденья и закрепите болтом.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Установите опорную накладку левой задней двери и закрепите ее 6 фиксаторами.

УКАЗАНИЕ:

Введите в зацепление захваты с задней стороны опорной накладки.

Установите спинку левого заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Установите спинку левого заднего сиденья в сборе и закрепите ее 2 болтами и 2 гайками.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Введите в зацепление 2 крюка, чтобы закрепить крышку.

Подсоедините 2 ремня безопасности заднего сиденья к 2 направляющим плечевых креплений ремней заднего сиденья.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Подсоедините все разъемы и зажимы к левой скобе крепления системы безопасности для детей в сборе.


Установите 2 обивки спинок задних сидений и введите в зацепление 4 захвата.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Для моделей с системой подогрева сидений:

1. Подсоедините 2 разъема подогревателя сиденья.


Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья следите за тем, чтобы пряжки ремня безопасности не оказались под подушкой сиденья.
