Боковой датчик системы srs снятие. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Дополнительная Система (Пассивной) Безопасности. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

  4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

  5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ

  6. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ

  7. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА

  8. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

Боковой Датчик Системы Srs -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
Перед началом обслуживания обязательно изучите раздел "Меры предосторожности" (Нажмите здесь).
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

  1. Освободите 10 захватов и снимите опорную накладку передней левой двери.



4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Отделите уплотнитель обшивки проема передней двери настолько, чтобы можно было снять нижнюю облицовочную накладку средней стойки кузова.


5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

  1. Освободите 6 захватов и снимите опорную накладку левой задней двери.

    УКАЗАНИЕ:
    Освободите захваты с задней стороны опорной накладки.


6. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Отделите уплотнитель обшивки проема задней двери настолько, чтобы можно было снять нижнюю облицовочную накладку средней стойки кузова.


7. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА


    Camry ASV50 GSV50 ACV51

  1. Освободите 2 захвата и 3 фиксатора, и снимите нижнюю облицовочную накладку левой средней стойки кузова.



8. СНИМИТЕ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

  1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

  1. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.


  1. Отсоедините разъем бокового датчика системы SRS.

    ПРИМЕЧАНИЕ:
    При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.



    1. Прижмите белый замок корпуса и сдвиньте желтый механизм фиксации положения разъема. (Теперь разъем не может случайно разъединиться.)


      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковой датчик системы srs снятие

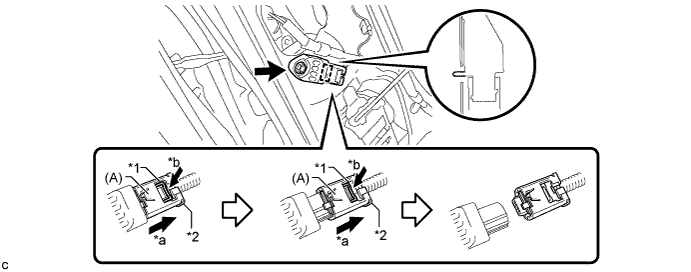

      Обозначения на рисунке
      *1
      		Белый замок корпуса
      		*2
      		Желтый CPA
      *a
      		Сдвиньте
      		*b
      		Нажмите

    2. Прижмите белый замок корпуса снова и разъедините разъем.

      ПРИМЕЧАНИЕ:
      При разъединении старайтесь не прижать часть (A), показанную на рисунке.

  1. Выверните болт и снимите боковой датчик системы SRS в сборе с кузова автомобиля.

    ПРИМЕЧАНИЕ:
    Ослабьте болт, придерживая боковой датчик системы SRS, поскольку штифт (стопор) бокового датчика системы SRS легко повредить.


  1. После разъединения разъема убедитесь, что положение белого замка корпуса соответствует указанному на рисунке.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковой датчик системы srs снятие

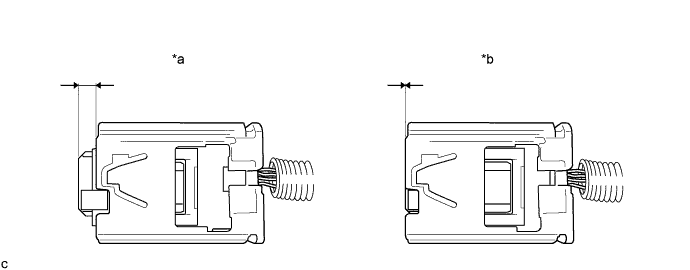

    Обозначения на рисунке
    *a
    		Правильно
    		*b
    		Неправильно
