Боковой датчик системы srs установка. Camry ASV50

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

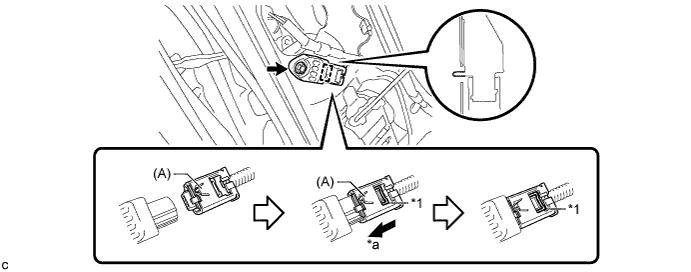

Перед разъединением разъема убедитесь в том, что положение белого замка корпуса соответствует указанному на рисунке.

Вставьте штифт (стопор) в отверстие кузова, установите боковой датчик системы SRS на автомобиль и закрепите его болтом.

Момент затяжки:

9,0 N*m{92 kgf*cm, 80 in.*lbf}

ПРИМЕЧАНИЕ:

1. В случае падения датчика боковой подушки системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе или разъеме замените датчик новым.

2. При установке датчика боковой подушки системы SRS следите за тем, чтобы электропроводка системы SRS не мешала работе других деталей и не пережималась ими.

3. Убедитесь в надежности посадки штифта (стопора) в отверстии корпуса.

4. Затяните болт, придерживая боковой датчик системы SRS, поскольку штифт (стопор) бокового датчика системы SRS легко повредить.


Подсоедините разъем к боковому датчику системы SRS.

ПРИМЕЧАНИЕ:

При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

1. Вставляйте разъемы до полной фиксации (при фиксации раздастся щелчок).


   УКАЗАНИЕ:

   При соединении белый замок корпуса сдвигается. Не придерживайте белый замок корпуса и часть А, поскольку это может привести к ненадежной фиксации.

Проверьте отсутствие люфта между установочными деталями датчика боковой подушки системы SRS.

Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 захватами и 3 фиксаторами.

Установите опорную накладку левой задней двери и закрепите ее 6 фиксаторами.

УКАЗАНИЕ:

Введите в зацепление захваты с задней стороны опорной накладки.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.
