Накладка рулевого колеса снятие. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Дополнительная Система (Пассивной) Безопасности. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3

  4. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2

  5. СНИМИТЕ КНОПКУ ЗВУКОВОГО СИГНАЛА В СБОРЕ

Накладка Рулевого Колеса -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
Перед началом обслуживания обязательно изучите раздел "Меры предосторожности" (Нажмите здесь).
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3


    Camry ASV50 GSV50 ACV51

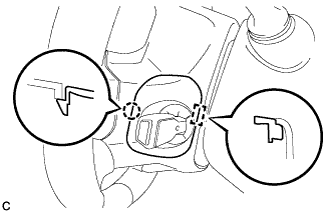

  1. Освободите захват направляющую, и снимите нижнюю крышку рулевого колеса № 3.



4. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2


    Camry ASV50 GSV50 ACV51

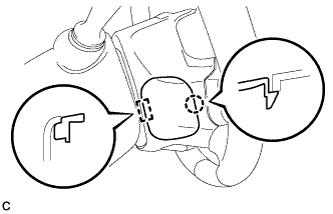

  1. Освободите захват направляющую, и снимите нижнюю крышку рулевого колеса № 2.



5. СНИМИТЕ КНОПКУ ЗВУКОВОГО СИГНАЛА В СБОРЕ
ПРЕДОСТЕРЕЖЕНИЕ:
При помещении кнопки звукового сигнала в сборе на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.

  1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

  1. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Накладка рулевого колеса снятие

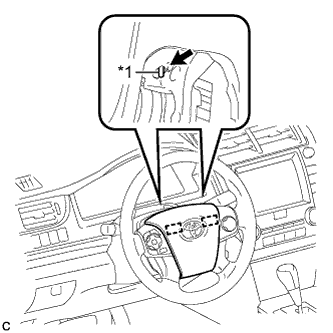

  1. С помощью отвертки нажмите на торсионную пружину, чтобы освободить штырь.

    Обозначения на рисунке
    *1
    		Торсионная пружина
    УКАЗАНИЕ:
    Вставьте отвертку со стороны установочного отверстия нижней крышки рулевого колеса № 3.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Накладка рулевого колеса снятие

  1. С помощью отвертки нажмите на 2 пружины, работающие на кручение, чтобы освободить 2 штыря.

    Обозначения на рисунке
    *1
    		Торсионная пружина
    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не уронить кнопку звукового сигнала в сборе.
    УКАЗАНИЕ:
    Вставьте отвертку со стороны установочных отверстий в нижнюю крышку рулевого колеса № 3 и нижнюю крышку рулевого колеса № 2.

  1. Вытяните кнопку звукового сигнала в сборе из рулевого колеса и возьмите ее одной рукой.

    ПРИМЕЧАНИЕ:
    При снятии кнопки звукового сигнала будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Накладка рулевого колеса снятие

  1. Отсоедините разъем звукового сигнала от кнопки звукового сигнала в сборе.

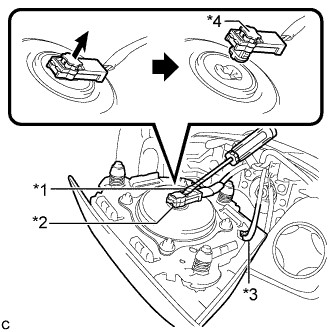

  1. С помощью отвертки с обернутым клейкой лентой концом расцепите защелку разъема подушки безопасности.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    *2
    		Разъем подушки безопасности
    *3
    		Разъем звукового сигнала
    *4
    		Замок разъема подушки безопасности

  1. Отсоедините разъем подушки безопасности и снимите кнопку звукового сигнала в сборе.

    ПРИМЕЧАНИЕ:
    При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
