ОТРЕГУЛИРУЙТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА (для моделей с левосторонним рулевым управлением)
ОТРЕГУЛИРУЙТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА (для моделей с правосторонним рулевым управлением)
Система Стояночного Тормоза -- Регулировка |
| 1. ПРОВЕРЬТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА |

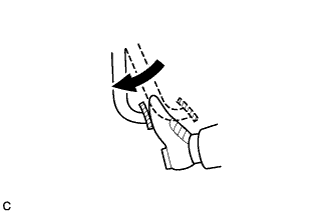

Для включения стояночного тормоза полностью нажмите на педаль стояночного тормоза.
Для отключения стояночного тормоза нажмите педаль еще раз.
Медленно до упора нажмите на педаль стояночного тормоза с требуемым усилием и подсчитайте число щелчков.
- Ход педали стояночного тормоза:
- 7-10 щелчков при 300 Н (31 кгс, 67,5 фунт-сил)
 |
| 2. ОТРЕГУЛИРУЙТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА (для моделей с левосторонним рулевым управлением) |
Полностью отпустите педаль стояночного тормоза.
Ослабьте контргайку и регулировочную гайку, чтобы полностью освободить трос привода стояночного тормоза.
Обозначения на рисунке *1 Контргайка *2 Регулировочная гайка
 |
Снимите задние колеса.
Не затягивая, установите гайки ступиц на болты крепления колес к ступицам.
- УКАЗАНИЕ:
- Плотно закрепите гайки ступиц на заднем тормозной диске.
Снимите пробку регулировочного отверстия колодки стояночного тормоза.
Поверните регулятор и растягивайте колодки до тех пор, пока диск не будет зафиксирован.
Обозначения на рисунке
Растяните
Сожмите
 |
С помощью регулятора сведите колодки так, чтобы диск плавно вращался.
- Номинальное значение:
- Возврат на 8 щелчков.
Проверьте, не вызывает ли колодка прихвата тормозов.
Установите пробку регулировочного отверстия колодки стояночного тормоза.
Поверните гайку регулировки до тех пор, пока не будет обеспечен надлежащий ход педали стояночного тормоза.
- Ход педали стояночного тормоза:
- 7-10 щелчков при 300 Н (31 кгс, 67,5 фунт-сил)
Затяните контргайку, удерживая гаечным ключом или аналогичным инструментом регулировочную гайку.
- Момент затяжки:
- 9,0 N*m{92 kgf*cm, 80 in.*lbf}
Нажмите на педаль стояночного тормоза 3-4 раза и проверьте ход педали стояночного тормоза .
Убедитесь, что стояночный тормоз не прихватывает.
Отверните гайки ступиц с болтов крепления колес к ступицам.
Установите задние колеса.
- Момент затяжки:
- 103 N*m{1049 kgf*cm, 76 ft.*lbf}
| 3. ОТРЕГУЛИРУЙТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА (для моделей с правосторонним рулевым управлением) |
Полностью отпустите педаль стояночного тормоза.
Ослабьте контргайку и регулировочную гайку, чтобы полностью освободить трос привода стояночного тормоза.
Обозначения на рисунке *1 Контргайка *2 Регулировочная гайка
 |
Снимите задние колеса.
Не затягивая, установите гайки ступиц на болты крепления колес к ступицам.
- УКАЗАНИЕ:
- Плотно закрепите гайки ступиц на заднем тормозной диске.
Снимите пробку регулировочного отверстия колодки стояночного тормоза.
Поверните регулятор и растягивайте колодки до тех пор, пока диск не будет зафиксирован.
Обозначения на рисунке Растяните Сожмите
|
С помощью регулятора сведите колодки так, чтобы диск плавно вращался.
- Номинальное значение:
- Возврат на 8 щелчков.
Проверьте, не вызывает ли колодка прихвата тормозов.
Установите пробку регулировочного отверстия колодки стояночного тормоза.
Поверните гайку регулировки до тех пор, пока не будет обеспечен надлежащий ход педали стояночного тормоза.
- Ход педали стояночного тормоза:
- 7-10 щелчков при 300 Н (31 кгс, 67,5 фунт-сил)
Затяните контргайку, удерживая гаечным ключом или аналогичным инструментом регулировочную гайку.
- Момент затяжки:
- 9,0 N*m{92 kgf*cm, 80 in.*lbf}
Нажмите на педаль стояночного тормоза 3-4 раза и проверьте ход педали стояночного тормоза .
Убедитесь, что стояночный тормоз не прихватывает.
Отверните гайки ступиц с болтов крепления колес к ступицам.
Установите задние колеса.
- Момент затяжки:
- 103 N*m{1049 kgf*cm, 76 ft.*lbf}
| 4. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ |
Убедитесь в том, что при нажатии на педаль стояночного тормоза включается контрольная лампа состояния тормозной системы.
- Номинальное значение / Номинальный режим:
- Контрольная лампа состояния тормозной системы включается при первом щелчке.
