Нити Обогревателя Стекла -- Проверка Без Снятия С Автомобиля |
| 1. ПРОВЕРЬТЕ РАБОТУ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |
Убедитесь, что когда зажигание включено, и нажимается выключатель обогревателя заднего стекла, обогреватель заднего стекла приводится в действие.
| 2. ПРОВЕРЬТЕ НИТЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |
- ПРИМЕЧАНИЕ:
- При очистке стекла протирайте его вдоль нитей, используя мягкую сухую ткань. Соблюдайте осторожность, чтобы не повредить нити.
- Не используйте моющие средства и стеклоочистители, содержащие абразивные ингредиенты.
- Для измерения напряжения оберните отрицательный щуп тестера станиолью, приложите его к нити и прижмите пальцем, как показано на рисунке.
Включите зажигание.
Обозначения на рисунке *1 Щуп портативного диагностического прибора *2 Станиоль *3 Нить обогревателя заднего стекла
 |
Включите выключатель обогревателя заднего стекла.
Измерьте напряжение в центре каждой нити обогревателя заднего стекла, как показано на рисунке, чтобы проверить целостность нити.

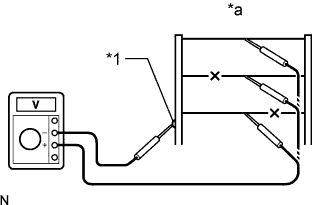

Обозначения на рисунке *1 Полоска фольги *a В центре - Результат:
Напряжение Вывод 4 - 6 В Нить не оборвана 11-14 В Обрыв нити между центром и концом со стороны массы Менее 1 В Обрыв нити между центром и концом со стороны аккумуляторной батареи
- УКАЗАНИЕ:
- Если напряжение составляет от 11 до 14 В, нить может быть оборвана между центром и концом нити со массы. Если напряжение составляет менее 1 В, нить может быть оборвана между центром и концом нити со стороны массы.
 |
Приложите положительный (+) вывод вольтметра к нити обогревателя заднего стекла со стороны аккумуляторной батареи.

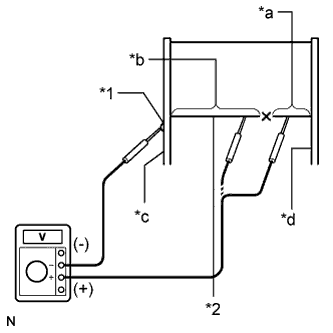

Обозначения на рисунке *1 Полоска фольги *2 Нить с обрывом *a 11-14 В *b Менее 1 В *c Со стороны массы *d Сторона аккумуляторной батареи
 |
Приложите отрицательный (-) вывод вольтметра с полоской фольги к нити со стороны массы.
Сдвиньте положительный (+) вывод от аккумуляторной батареи в сторону массы. Точка, в которой показание вольтметра упадет с 11-14 В до величины менее 1 В, является местом разрыва нити обогревателя заднего стекла.
- УКАЗАНИЕ:
- Если обрыв нити обогревателя заднего стекла отсутствует, вольтметр должен показывать напряжение 11-14 В со стороны аккумуляторной батареи. При перемещении положительного (+) вывода в сторону массы напряжение постепенно уменьшается до величины менее 1 В.
