АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ УРОВНЕМ ФАР - Сигнальная цепь фар


ОПИСАНИЕ

ЭБУ системы управления уровнем фар определяет режим ближнего света фар.

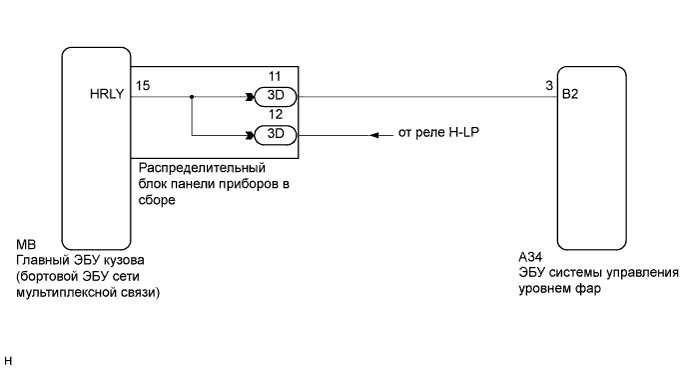

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Автоматическая система управления уровнем фар сигнальная цепь фар


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Убедитесь, что фары ближнего света работают нормально.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / HL Auto Leveling / Data List.

  1. Снимите показания портативного диагностического прибора.

    HL Auto Leveling (автоматическое управление уровнем фар)
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Headlight Low Beam State
    		Состояние фар ближнего света / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): фары ближнего света включены
    OFF (ВЫКЛ): фары ближнего света выключены
    		-
    OK:
    Отображаются нормальные состояния, указанные выше.


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР В СБОРЕ)

  1. Отсоедините разъем 3D распределительного блока панели приборов.

  1. Отсоедините разъем A34 ЭБУ системы управления уровнем фар.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим работы
    		Заданные условия
    3D-11 - A34-3 (B2)
    		Всегда
    		Менее 1 Ом
    3D-11 - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Автоматическая система управления уровнем фар сигнальная цепь фар

  1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    3D-11 - 3D-12
    		Всегда
    		Менее 1 Ом
    3D-11 - масса
    		Всегда
    		10 кОм или более

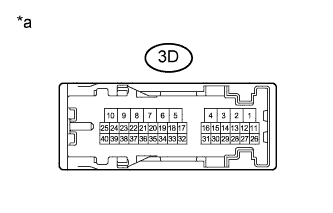

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Распределительный блок панели приборов в сборе)


NG
ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР В СБОРЕ (Нажмите здесь)
