Приводной ремень снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Механическая Часть Двигателя 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

  2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  3. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  4. СНИМИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА

  5. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

Приводной Ремень -- Снятие



1. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО


2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


3. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


4. СНИМИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА


5. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Приводной ремень снятие

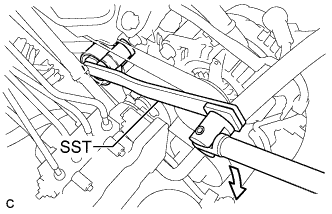

  1. С помощью SST медленно поверните натяжитель поликлинового ремня по часовой стрелке.

    ПРИМЕЧАНИЕ:
    1. Убедитесь, что SST и другие инструменты надежно захватывают натяжитель поликлинового ремня.
    2. Сжимая натяжитель поликлинового ремня, медленно поверните его.
    SST
    09216-42010

  1. Снимите поликлиновой ремень со всех шкивов и медленно верните натяжитель поликлинового ремня в прежнее положение.
