DTC B278A Короткое замыкание на GND в цепи питания системы иммобилайзера


ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) сохраняет этот DTC в случае короткого замыкания на GND в цепи питания для усилителя электронного ключа выключателя зажигания.

Код DTC
Условие обнаружения DTC
Неисправный участок
Операция подтверждения вывода DTC
B278A
Короткое замыкание на GND в цепи питания усилителя электронного ключа выключателя зажигания (VC5 - VC5) (логика диагностирования за 1 поездку*).
  1. Жгут проводов или разъем
  1. Выключатель зажигания
  1. ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Когда рычаг переключения передач находится в положении P, ключ удерживается вблизи выключателя зажигания, и выполняется операция запуска двигателя путем нажатия и удержания выключателя зажигания при разряженной батарее ключа.
  1. *: Выводится только при наличии неисправности.

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности
Аварийный режим работы при обнаружении неисправности
Невозможен запуск двигателя при разряженной батарее ключа путем помещения ключа вблизи выключателя зажигания и нажатия и удержания выключателя зажигания, когда рычаг переключения передач находится в положении P
-

Связанные параметры в режимах Data List и Active Test
Код DTC
Режимы Data List и Active Test
B278A
-

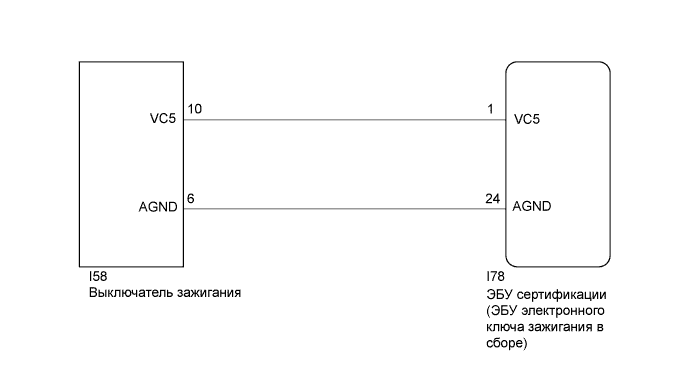

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b278a короткое замыкание на gnd в цепи питания системы иммобилайзера


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) изучите бюллетень технического обслуживания.
  2. После ремонта выполните операцию подтверждения вывода кодов DTC и убедитесь, что коды DTC не выводятся снова.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ)

  1. Отсоедините разъем I78 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  1. Отсоедините разъем I58 выключателя зажигания.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I78-1 (VC5) - I58-10 (VC5)
    		Всегда
    		Менее 1 Ом
    I78-24 (AGND) - I58-6 (AGND)
    		Всегда
    		Менее 1 Ом
    I58-10 (VC5) - масса
    		Всегда
    		10 кОм или более
    I58-6 (AGND) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

  1. Подсоедините разъемы I58 выключателя зажигания и I78 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).



    Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b278a короткое замыкание на gnd в цепи питания системы иммобилайзера

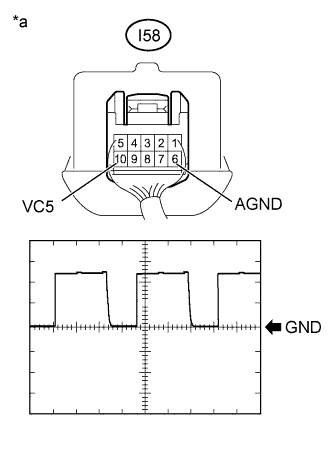

  1. С помощью осциллографа проверьте форму сигнала.

    УКАЗАНИЕ:
    Выполняйте эту проверку со стороны выключателя зажигания.
    Условия измерений
    Расположение
    		Описание
    Контакты для подключения диагностического прибора
    		I58-10 (VC5) - I58-6 (AGND)
    Настройки прибора
    		2 В/дел., 200 мс/ дел.
    Условие
    		Зажигание выключено, ключ находится вне салона, в течение 30 секунд после нажатия выключателя зажигания
    OK:
    Форма сигнала в норме (см. рис.).
    Обозначения на рисунке
    *a
    		Устройство с подсоединенным жгутом проводов
    (выключатель зажигания)
    Результат:
    Результат
    		Следующий шаг
    OK (для моделей с 2GR-FE)
    		А
    OK (для моделей с 2AR-FE)
    		B
    NG
    		C


B
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (Нажмите здесь)

C
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
А

ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (Нажмите здесь)
