Топливный Насос -- Повторная Сборка



1. УСТАНОВИТЕ ТОПЛИВНЫЙ НАСОС


    Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 2Ar-Fe.Топливная Система Двигателя.Топливный насос повторная сборка

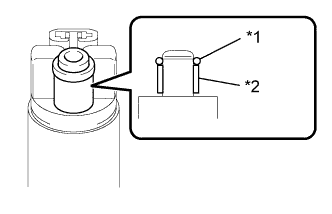

  1. Смажьте бензином кольцевое уплотнение. Затем установите распорную втулку топливного насоса и кольцевое уплотнение на топливный насос.

    Обозначения на рисунке
    *1
    		Кольцевое уплотнение
    *2
    		Распорная втулка топливного насоса


    Camry ASV50 GSV50 ACV51.Топливная Система Двигателя 2Ar-Fe.Топливная Система Двигателя.Топливный насос повторная сборка

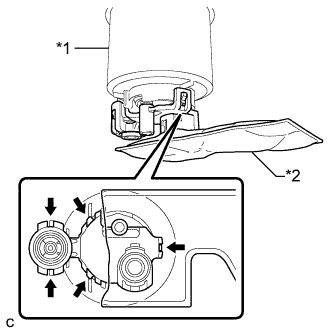

  1. Зацепите 5 захватов на топливном фильтре и установите топливный насос вместе с фильтром подачи топлива.

    Обозначения на рисунке
    *1
    		Топливный фильтр
    *2
    		Фильтр подачи топлива
    ПРИМЕЧАНИЕ:
    1. При установке следите за тем, чтобы кольцевое уплотнение не защемлялось не разрезалось.
    2. Надежно зацепите захваты.
    3. Не снимайте всасывающий фильтр.
    УКАЗАНИЕ:
    Выполните "Послеремонтную проверку" после замены топливного насоса (Нажмите здесь).


2. УСТАНОВИТЕ ОПОРУ ТОПЛИВОЗАБОРНИКА № 1


    Camry ASV50 GSV50 ACV51

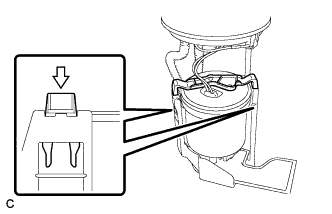

  1. Введите в зацепление 2 захвата опоры топливозаборника № 1.



3. УСТАНОВИТЕ НИЖНИЙ КОЖУХ ТОПЛИВНОГО БАКА В СБОРЕ

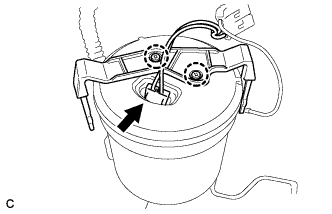

  1. Подсоедините разъем жгута проводов топливного насоса к топливному насосу.

  1. Установите пружину на вал пластины топливозаборника, а затем установите их на нижний картер топливного бака в сборе.



    Camry ASV50 GSV50 ACV51

  1. Введите в зацепление 4 захвата опоры топливозаборника № 1 и установите нижний картер топливного бака в сборе на пластину топливозаборника с топливным фильтром.

  1. Установите новое разрезное уплотнение.

  1. Подсоедините разъемы жгута проводов топливного насоса к пластине топливозаборника.



4. УСТАНОВИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ


    Camry ASV50 GSV50 ACV51

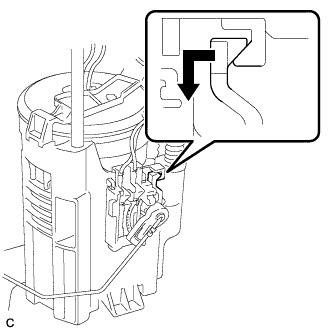

  1. Сдвиньте датчик уровня топлива, чтобы ввести захват в зацепление.

  1. Подсоедините разъем датчика уровня топлива в сборе.
