  1. ВВЕДИТЕ В ECM КОМПЕНСАЦИОННЫЙ КОД ТРАНСМИССИИ (шаг 1)

  2. ПРОИЗВЕДИТЕ ПЕРЕДАЧУ КОМПЕНСАЦИОННОГО КОДА ТРАНСМИССИИ (шаг 2)

Система Автоматической Трансмиссии -- Регистрация


ПРИМЕЧАНИЕ:
  1. В случае замены автоматической трансмиссии в ECM должен быть введен компенсационный код трансмиссии (перейдите к шагу 1). После установки автоматической трансмиссии на место этикетка с быстросчитываемым кодом (QR) будет располагаться таким образом, что считывание кода окажется невозможным. Поэтому, прежде чем устанавливать автоматическую трансмиссию, запишите компенсационные коды трансмиссии или введите их в портативный диагностический прибор.
  2. При замене ECM имеющиеся компенсационные коды трансмиссии должны быть введены в новый ECM (перейдите к шагу 2).


1. ВВЕДИТЕ В ECM КОМПЕНСАЦИОННЫЙ КОД ТРАНСМИССИИ (шаг 1)
ПРИМЕЧАНИЕ:
Компенсационные коды трансмиссии представляют собой уникальные 60-значные буквенно-цифровые коды, отпечатанные на этикетке QR трансмиссии. Если в ECM введен неправильный компенсационный код трансмиссии, при включении передачи может произойти толчок.


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U760E.Система Автоматической Трансмиссии.Система автоматической трансмиссии регистрация

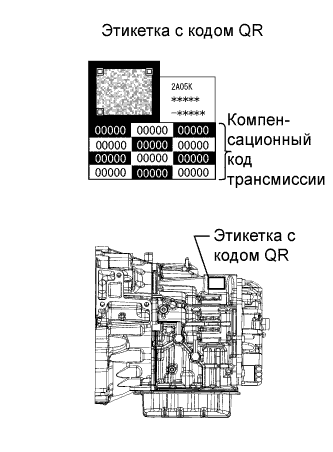

  1. Запишите компенсационный код трансмиссии, указанный на этикетке QR.

    УКАЗАНИЕ:
    Компенсационный код трансмиссии отпечатан на этикетке QR.

  1. Установите рычаг переключения передач в положение N или Р.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

    ПРИМЕЧАНИЕ:
    Не запускайте двигатель.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / A/T Code Registration.

  1. Выберите "Set Compensation Code" (установить компенсационный код).

  1. Зарегистрируйте компенсационный код.

    1. Нажмите "Input".

    2. Вручную введите компенсационный код трансмиссии. Этот код представляет собой 60-значный буквенно-цифровой код, отпечатанный на этикетке QR. После ввода кода нажмите "OK".

  1. Удостоверьтесь, что на экране отображается правильный компенсационный код, сравнив его с 60-значным буквенно-цифровым кодом на этикетке с кодом QR.

    ПРИМЕЧАНИЕ:
    Если в ECM введен неправильный компенсационный код трансмиссии, при включении передачи произойдет толчок.

  1. Нажмите "NEXT", чтобы ввести компенсационный код в ЕCM.

    УКАЗАНИЕ:
    1. Если при регистрации происходит ошибка, возможно, используется неправильный компенсационный код. Еще раз проверьте компенсационный код.
    2. Если компенсационный код введен правильно, причиной ошибки регистрации может быть неисправность жгута проводов или плохое соединение с разъемом DLC3. Проверьте жгут проводов и подсоединение к разъему DLC3. Если неисправности отсутствуют, возможно, неисправен ЕСМ. Проверьте ЕСМ и повторите данное действие.

  1. Нажмите "EXIT".



2. ПРОИЗВЕДИТЕ ПЕРЕДАЧУ КОМПЕНСАЦИОННОГО КОДА ТРАНСМИССИИ (шаг 2)
ПРИМЕЧАНИЕ:
Компенсационные коды трансмиссии представляют собой 60-значные буквенно-цифровые коды, отпечатанные на этикетке QR трансмиссии. Если в ECM введен неправильный компенсационный код трансмиссии, при включении передачи может произойти толчок.
УКАЗАНИЕ:
Рассмотренная ниже последовательность действий предназначена для ECM, которые способны передать зарегистрированный компенсационный код трансмиссии в портативный диагностический прибор.

  1. Установите рычаг переключения передач в положение N или Р.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

    ПРИМЕЧАНИЕ:
    Не запускайте двигатель.
    УКАЗАНИЕ:
    Компенсационный код трансмиссии отпечатан на этикетке QR.

  1. Считайте компенсационный код трансмиссии.

    1. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / A/T Code Registration.

    2. Выберите "Read Compensation Code" (считать компенсационный код).

    3. Нажмите "Save" (сохранить).

    4. Нажмите "Save" (сохранить) или "Overwrite" (перезаписать).

      УКАЗАНИЕ:
      Нажмите "Overwrite" (перезаписать).
      ПРИМЕЧАНИЕ:
      Никогда не используйте код, указанный на этикетке QR трансмиссии, даже если компенсационный код трансмиссии невозможно считать с помощью портативного диагностического прибора. Код, отпечатанный на находящейся в эксплуатации трансмиссии, может не соответствовать ее текущим характеристикам. Замените ECM новым и выполните дорожное испытание, чтобы дать ECM возможность произвести настройку.

    5. Нажмите "EXIT".

    6. Выключите зажигание.

  1. Замените ECM.

  1. Установите компенсационный код трансмиссии.

    1. Установите замок зажигания в положение ON (ВКЛ).

    2. Включите портативный диагностический прибор.

    3. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / A/T Code Registration.

    4. Выберите "Set Compensation Code" (установить компенсационный код).

    5. Нажмите "Open" (открыть).

    6. Нажмите "Open" еще раз, чтобы продолжить работу.

    7. Нажмите "Exit".
