DTC P0617 Высокий уровень сигнала в цепи реле стартера


ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

При прокручивании коленчатого вала двигателя стартером на контакт STA блока ECM подается положительное напряжение аккумуляторной батареи. Если ECM обнаруживает сигнал управления стартером (STA) во время движения автомобиля, регистрируется неисправность в цепи управления стартера. ЕСМ включает контрольную лампу MIL и регистрирует код DTC.
Данная функция контроля включается при движении автомобиля со скоростью 20 км/час (12,43 мили в час) или выше в течение более 20 с.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0617
При выполнении условий (a), (b) и (c) в течение 20 с на ECM подается напряжение (+B) аккумуляторной батареи величиной не менее 10,5 В (логика диагностирования за 1 поездку):
  1. (а) Скорость автомобиля составляет не менее 20 км/час (12,43 мили в час).
  2. (b) Частота вращения коленчатого вала двигателя составляет 1000 об/мин или выше.
  3. (c) Сигнал STA во включенном состоянии.
  1. Датчик положения паркинга/нейтрали в сборе
  2. Цепь реле стартера (ST)
  3. ECM

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Требуемые датчики/устройства (основные)
Реле стартера (ST)
Датчик положения паркинга/нейтрали в сборе
Замок зажигания в сборе
ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Требуемые датчики/устройства (связанные)
Датчик скорости автомобиля
Датчик положения коленчатого вала
Продолжительность работы
Непрерывно

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ


Скорость движения автомобиля
20 км/час (12,43 миль в час) или более
Частота вращения коленчатого вала двигателя
1000 об/мин или выше

ТИПИЧНЫЕ ПОРОГОВЫЕ ЗНАЧЕНИЯ НЕИСПРАВНОСТИ


Стартер
Вкл

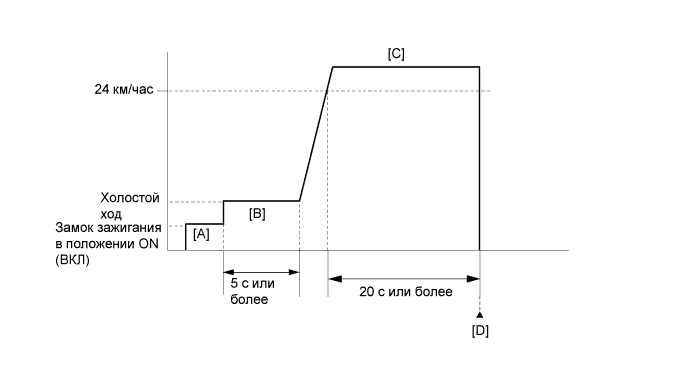

ПРОВЕРОЧНАЯ ПОЕЗДКА


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi. dtc p0617 высокий уровень сигнала в цепи реле стартера

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание и портативный диагностический прибор.
  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  4. Выключите зажигание и подождите не менее 30 секунд.
  5. Включите зажигание и портативный диагностический прибор [A].
  6. Запустите двигатель.
  7. Дайте двигателю поработать на холостом ходу не менее 5 секунд [B].
  8. Совершите поездку на автомобиле продолжительностью не менее 20 секунд со скоростью не менее 24 км/час (15 миль в час) [C].
    ПРЕДОСТЕРЕЖЕНИЕ:
    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
  9. Войдите в следующие меню: Powertrain / Engine and ECT / DTC [D].
  10. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  11. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
  12. Введите DTC: P0617.
  13. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Не применимо
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки показывает INCOMPLETE или N/A, повторно выполните шаги [C] и [D] и, при необходимости, увеличьте продолжительность поездки.

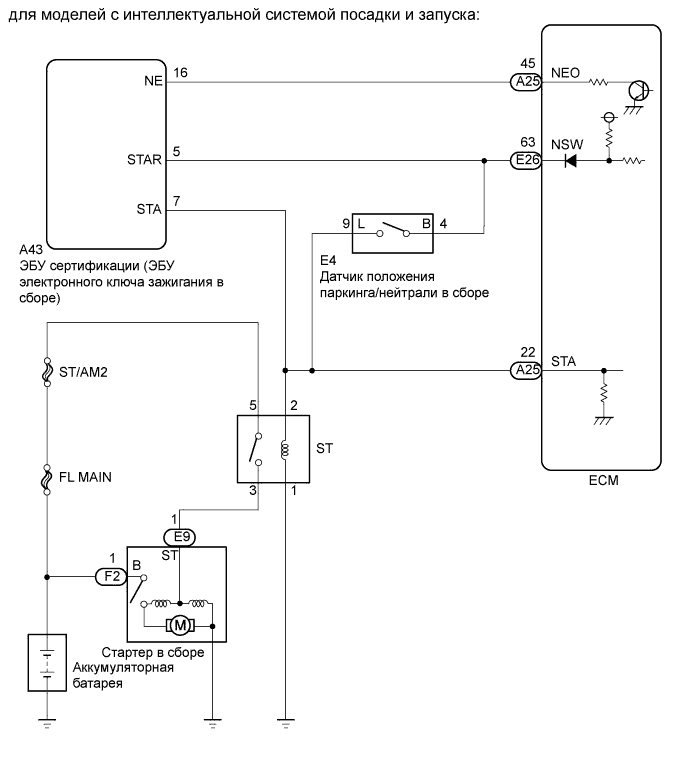

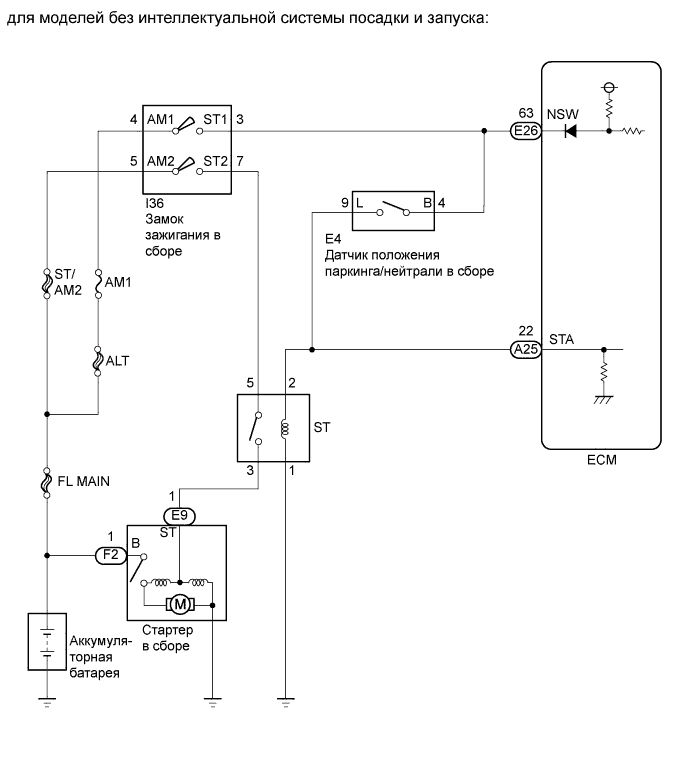

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi. dtc p0617 высокий уровень сигнала в цепи реле стартера


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi. dtc p0617 высокий уровень сигнала в цепи реле стартера


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (STARTER SIGNAL)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Starter Signal.

  1. Проверьте значение, отображаемое на экране диагностического прибора при движении автомобиля со скоростью 20 км/час (12,4 миль в час) или выше.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

    Результат
    Условие
    		Starter Signal
    		Следующий шаг
    Движется со скоростью не менее 20 км/час (12,4 мили в час)
    		Close (сигнал стартера выключен)
    		А
    Open (сигнал стартера включен)
    		B


B
Перейдите к шагу 2
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ

  1. Проверьте датчик положения паркинга/нейтрали в сборе (Нажмите здесь).



NG
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ (Нажмите здесь)
OK


3.ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ СИГНАЛА STA)

  1. Отремонтируйте или замените жгут проводов или разъем (цепь сигнала стартера).


ДАЛЕЕ


4.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC СНОВА (DTC P0617)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание и подождите не менее 30 секунд.

  1. Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

  1. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.

    Результат
    Результат
    		Перейти к
    DTC P0617 выводится
    		А
    DTC не выводится
    		B


B
КОНЕЦ
А

ЗАМЕНИТЕ ECM (Нажмите здесь)
