DTC P0560 Напряжение бортовой сети


ОПИСАНИЕ

Питание от аккумуляторной батареи подается в TCM, даже когда зажигание выключено. Это позволяет TCM сохранять такие данные, как архив DTC и данные фиксированного набора параметров. Когда напряжение аккумуляторной батареи опускается ниже минимально допустимого уровня, эти данные удаляются из памяти, и TCM регистрирует неисправность в цепи питания. При последующем запуске двигателя TCM включает контрольную лампу MIL и устанавливает код DTC.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0560
Обрыв в цепи вспомогательного источника питания TCM.
DTC регистрируется в течение не менее 3 с (логика диагностирования за 1 поездку).
  1. Обрыв в цепи вспомогательного источника питания
  2. Система SFI
  3. TCM
УКАЗАНИЕ:
При регистрации кода DTC P0560 TCM не сохраняет другие DTC.

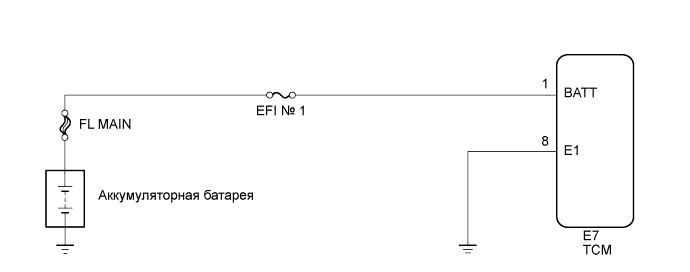

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U660E .Система Автоматической Трансмиссии. dtc p0560 напряжение бортовой сети


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine / DTC.

  1. С помощью портативного диагностического прибора считайте коды DTC.

    Результат:
    Индикация (отображаемые коды DTC)
    		Следующий шаг
    № DTC
    		А
    Выводится P0560 (система управления двигателем)
    		B


B
СМ. DTC P0560 (СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ / СИСТЕМА SFI) (Нажмите здесь)
А


2.ПРОВЕРЬТЕ TCM (ПИТАНИЕ, МАССУ)

  1. Отсоедините разъем TCM.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E7-1 (BATT) - E7-8 (E1)
    		Всегда
    		11-14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E7-8 (E1) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (TCM – АККУМУЛЯТОРНАЯ БАТАРЕЯ, МАССА)
OK

ЗАМЕНИТЕ TCM (Нажмите здесь)
