Головка блока цилиндров повторная сборка. Camry ASV50

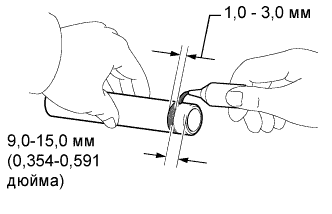

Нанесите герметик на участок (заштрихованный на рисунке) новой трубки свечного колодца.

Герметик:

Фирменный герметик 1324 от компании Тойота, Three Bond 1324 или аналогичный.

Номинальная рабочая ширина:

1,0 - 3,0 мм (0,0394 - 0,118 дюйма)

ПРИМЕЧАНИЕ:

1. Установите свечной колодец в течение трех минут после нанесения фиксатора.

2. Следует действовать осторожно, чтобы не повредить трубку свечного колодца.

3. В течение 1 часа после установки не допускайте попадания на уплотнение моторного масла.

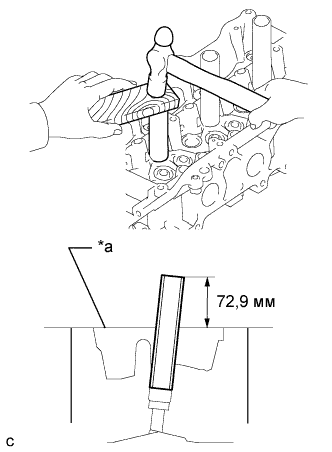

С помощью деревянного бруска и молотка вбейте трубку свечного колодца до достижения заданной высоты выступания.

Номинальная высота выступания:

72,9 мм (2,87 дюйма)

ПРИМЕЧАНИЕ:

Чтобы не запрессовать трубку свечного колодца слишком глубоко, во время посадки измеряйте высоту выступания.

С помощью шестигранного гаечного ключа на 10 мм установите 4 новых прокладок и вверните 4 резьбовых заглушек № 1.

Момент затяжки:

44 N*m{449 kgf*cm, 32 ft.*lbf}

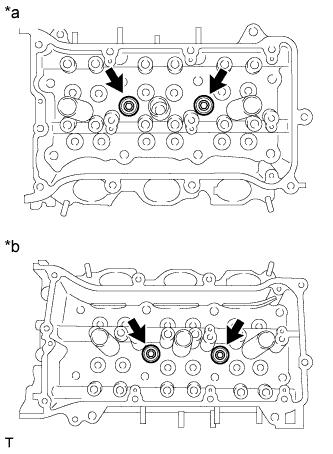

С помощью шестигранного гаечного ключа на 14 мм установите 2 новые прокладки и вверните 2 резьбовые заглушки № 2.

Момент затяжки:

80 N*m{816 kgf*cm, 59 ft.*lbf}

Установите чашки клапанных пружин на головку блока цилиндров.

Нанесите на новые сальники штока клапана тонкий слой моторного масла.

ПРИМЕЧАНИЕ:

Будьте особенно внимательны при установке сальников для впускных и выпускных клапанов. Например, установка сальника штока впускного клапана на выпуске или сальника штока выпускного клапана на впуске может затруднить последующие операции по установке.

УКАЗАНИЕ:

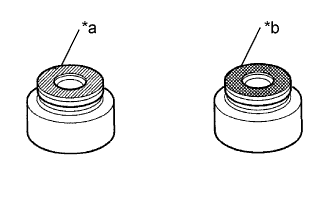

Сальники впускных клапанов серого цвета, а сальники выпускных клапанов – черного.

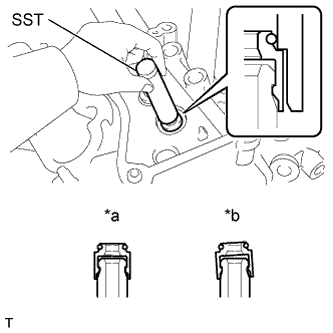

С помощью SST установите сальники.

SST

09201-41020

ПРИМЕЧАНИЕ:

При установке без использования SST сальник может быть поврежден или вставлен неправильно.

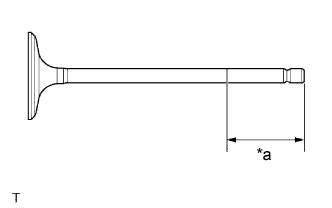

Нанесите достаточное количество моторного масла на кромку выпускного клапана, как показано на рисунке.

Установите выпускной клапан, внутреннюю пружину сжатия и тарелку пружины клапана на головку блока цилиндров.

ПРИМЕЧАНИЕ:

Устанавливайте детали в первоначальные положения в порядке, обратном использовавшемуся при снятии.

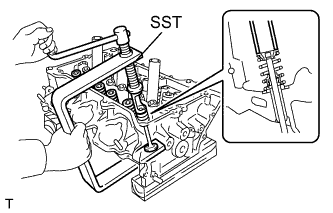

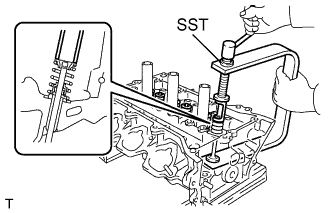

С помощью специального инструмента сожмите внутреннюю пружину и установите 2 кулачка тарелки клапанной пружины.

SST

09202-70020(09202-00010,09202-01010,09202-01020)

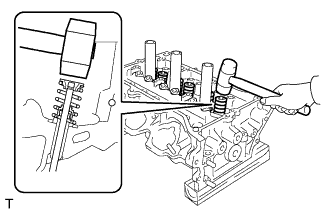

С помощью пластмассового молотка слегка осадите торец штока клапана, чтобы обеспечить его надлежащую посадку.

ПРИМЕЧАНИЕ:

Следует действовать осторожно, чтобы не повредить держатель.

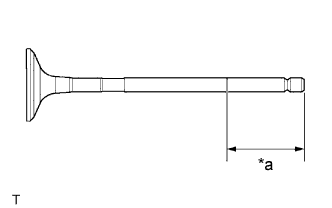

Нанесите достаточное количество моторного масла на кромку впускного клапана, как показано на рисунке.

Установите впускной клапан, внутреннюю пружину сжатия и тарелку пружины клапана на головку блока цилиндров.

ПРИМЕЧАНИЕ:

Устанавливайте детали в первоначальные положения в порядке, обратном порядку снятия.

С помощью специального инструмента сожмите внутреннюю пружину и установите 2 кулачка тарелки клапанной пружины.

SST

09202-70020(09202-00010,09202-01010,09202-01020)

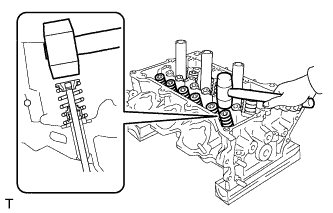

С помощью пластмассового молотка слегка осадите торец штока клапана, чтобы обеспечить его надлежащую посадку.

ПРИМЕЧАНИЕ:

Следует действовать осторожно, чтобы не повредить держатель.

Нанесите тонкий слой моторного масла на колпаки штоков клапанов.

Установите колпаки штоков клапанов на клапаны.
