Головка Блока Цилиндров -- Замена |
| 1. ЗАМЕНИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВПУСКНОГО КЛАПАНА |
Нагрейте головку блока цилиндров до температуры 80 – 100°C (176 – 212°F).
Поместите головку блока цилиндров на деревянные бруски.

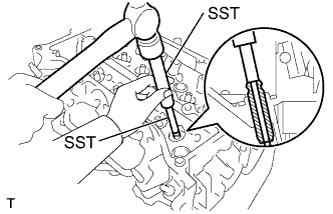

С помощью специального инструмента и молотка выбейте направляющие втулки впускного клапана.
- SST
- 09201-10000(09201-01050)
09950-70010(09951-07100)
 |

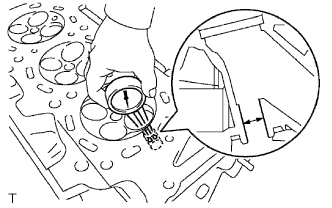

С помощью индикатора часового типа для отверстий измерьте в головке блока цилиндров диаметр отверстия под направляющую втулку впускного клапана.
- Диаметр цилиндра:
- 10,285 - 10,306 мм (0,4049 - 0,4057 дюйма)
- Выберите новую направляющую втулку (STD или O/S 0,05).:
Размер втулки Диаметр гнезда втулки Номинальное значение 10,333 - 10,344 мм (0,4068 - 0,4072 дюйма) Ремонтный 0,05 10,383 - 10,394 мм (0,4088 - 0,4092 дюйма)
Если диаметр отверстия для втулки в головке блока цилиндров превышает 10,356 мм (0,4077 дюйма), замените головку блока цилиндров.
 |
Нагрейте головку блока цилиндров до температуры 80 – 100°C (176 – 212°F).
Поместите головку блока цилиндров на деревянные бруски.

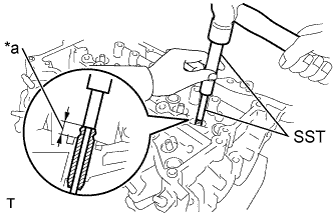

С помощью специального инструмента запрессуйте новые направляющие втулки впускного клапана до номинальной высоты выступа.
Обозначения на рисунке *a Высота выступания - SST
- 09201-10000(09201-01050)
09950-70010(09951-07100)
- Высота выступания:
- 9,30-9,70 мм (0,3661-0,3819 дюйма)
 |

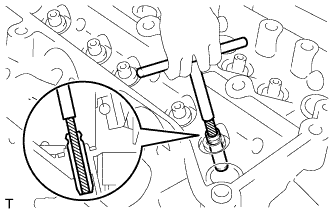

Разверткой 5,5 мм разверните отверстие в направляющей втулке клапана, чтобы обеспечить номинальный зазор.
- Номинальный масляный зазор:
- 0,025 – 0,060 мм (0,000984 – 0,00236 дюйма)
 |
| 2. ЗАМЕНИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВЫПУСКНОГО КЛАПАНА |
Нагрейте головку блока цилиндров до температуры 80 – 100°C (176 – 212°F).
Поместите головку блока цилиндров на деревянные бруски.
С помощью специального инструмента и молотка выбейте направляющие втулки выпускного клапана.
- SST
- 09201-10000(09201-01050)
09950-70010(09951-07100)

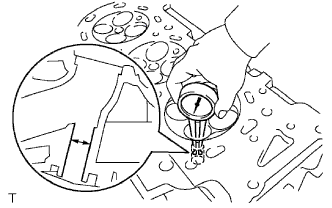

С помощью индикатора часового типа для отверстий измерьте в головке блока цилиндров диаметр отверстия под направляющую втулку выпускного клапана.
- Диаметр цилиндра:
- 10,285 - 10,306 мм (0,4049 - 0,4057 дюйма)
- Выберите новую направляющую втулку (STD или O/S 0,05).:
Размер втулки Диаметр гнезда втулки Номинальное значение 10,333 - 10,344 мм (0,4068 - 0,4072 дюйма) Ремонтный 0,05 10,383 - 10,394 мм (0,4088 - 0,4092 дюйма)
Если диаметр отверстия для втулки в головке блока цилиндров превышает 10,356 мм (0,4077 дюйма), замените головку блока цилиндров.
 |
Нагрейте головку блока цилиндров до температуры 80 – 100°C (176 – 212°F).
Поместите головку блока цилиндров на деревянные бруски.

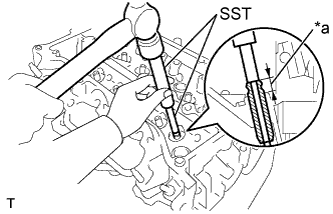

С помощью специального инструмента запрессуйте новые направляющие втулки выпускного клапана до номинальной высоты выступа.
Обозначения на рисунке *a Высота выступания - SST
- 09201-10000(09201-01050)
09950-70010(09951-07100)
- Высота выступания:
- 9,30-9,70 мм (0,3661-0,3819 дюйма)
 |
Разверткой 5,5 мм разверните отверстие в направляющей втулке клапана, чтобы обеспечить номинальный зазор.
- Номинальный масляный зазор:
- 0,030 – 0,065 мм (0,00118 – 0,00256 дюйма)
 |
| 3. ЗАМЕНИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО |
- ПРИМЕЧАНИЕ:
- Снимать соединительные кольца нужно только для их замены.

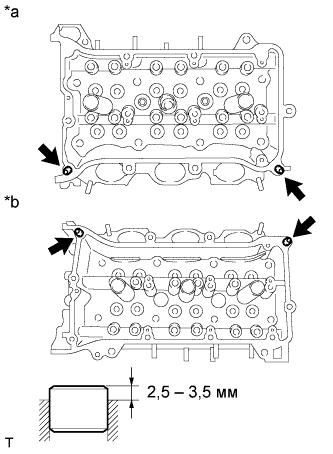

Пластмассовым молотком запрессуйте новые соединительные кольца до номинальной высоты выступа.
Обозначения на рисунке *a для ряда 1 *b для ряда 2 - Номинальная высота выступа:
- 2,5 - 3,5 мм (0,0984 - 0,138 дюйма)
 |
| 4. ЗАМЕНИТЕ РЕЗЬБОВЫЕ ШПИЛЬКИ |
- ПРИМЕЧАНИЕ:
- Если шпилька деформирована, или повреждена резьба, замените шпильку.

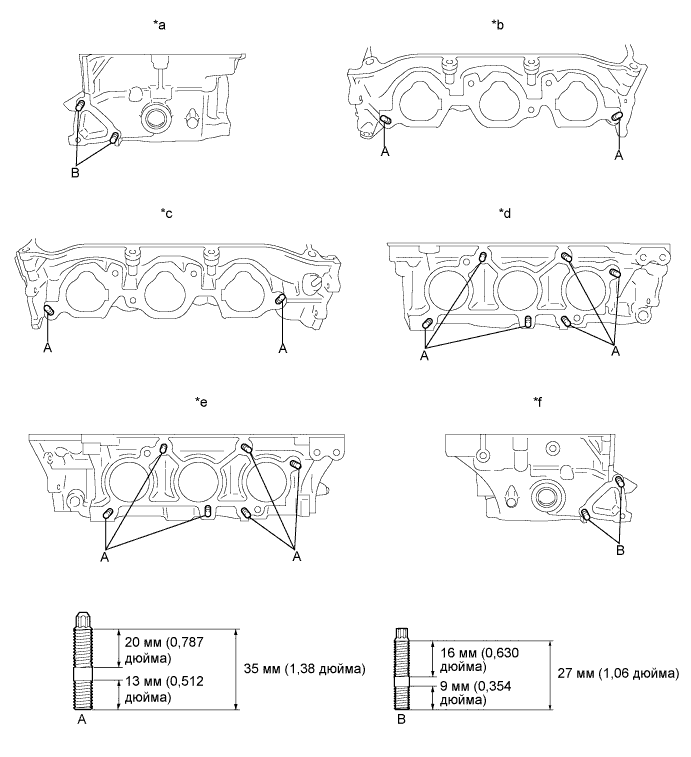

С помощью торцевого ключа "TORX" Е6 и E8 вверните шпильки.
Обозначения на рисунке *a С задней стороны ряда 1 *b Со стороны впуска ряда 1 *c Со стороны впуска ряда 2 *d Со стороны выпуска ряда 1 *e Со стороны выпуска ряда 2 *f С задней стороны ряда 2 - Момент затяжки:
- Болты A:
- 10 N*m{102 kgf*cm, 7 ft.*lbf}
- Болт B:
- 4,0 N*m{41 kgf*cm, 35 in.*lbf}
| 5. ЗАМЕНИТЕ СТОПОРНЫЙ ШТИФТ |
- ПРИМЕЧАНИЕ:
- В случае обнаружения повреждений замените цилиндрический штифт.

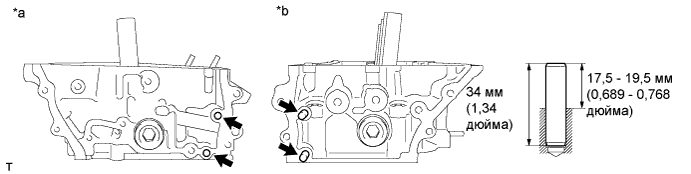

Пластмассовым молотком запрессуйте новые направляющие штифты, как показано на рисунке.
Обозначения на рисунке *a для ряда 1 *b для ряда 2 - Высота выступания:
- 17,5 - 19,5 мм (0,689 - 0,768 дюйма)
