  1. СНИМИТЕ КОЛПАК ШТОКА КЛАПАНА

  2. СНИМИТЕ ВПУСКНОЙ КЛАПАН

  3. СНИМИТЕ ВЫПУСКНОЙ КЛАПАН

  4. СНИМИТЕ САЛЬНИК ШТОКА КЛАПАНА

  5. СНИМИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА

  6. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 1

  7. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2

Головка Блока Цилиндров -- Разборка



1. СНИМИТЕ КОЛПАК ШТОКА КЛАПАНА

  1. Снимите чашки пружины клапана с головок блока цилиндров.

    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.


2. СНИМИТЕ ВПУСКНОЙ КЛАПАН


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Головка блока цилиндров разборка

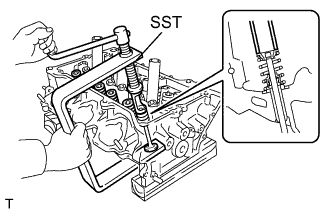

  1. С помощью специального инструмента сожмите внутреннюю пружину и снимите кулачки тарелки клапанной пружины.

    SST
    09202-70020(09202-00010,09202-01010,09202-01020)

  1. Снимите внутреннюю пружину сжатия, тарелку клапанной пружины и впускной клапан.

    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.


3. СНИМИТЕ ВЫПУСКНОЙ КЛАПАН


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Головка блока цилиндров разборка

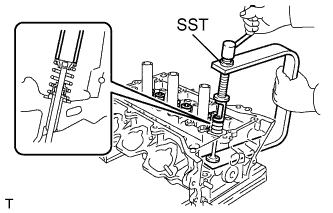

  1. С помощью специального инструмента сожмите внутреннюю пружину и снимите кулачки тарелки клапанной пружины.

    SST
    09202-70020(09202-00010,09202-01010,09202-01020)

  1. Снимите внутреннюю пружину сжатия, тарелку клапанной пружины и выпускной клапан.

    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.


4. СНИМИТЕ САЛЬНИК ШТОКА КЛАПАНА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Головка блока цилиндров разборка

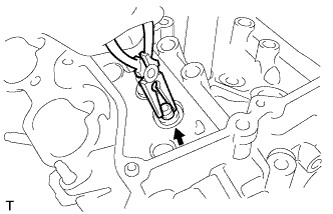

  1. С помощью острогубцев снимите сальник штока клапана.



5. СНИМИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Головка блока цилиндров разборка

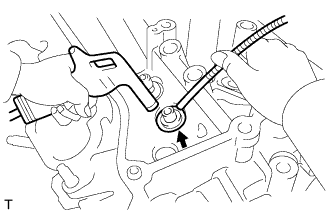

  1. С помощью магнитного захвата извлеките чашки клапанных пружин, выдув их сжатым воздухом.



6. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 1


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Головка блока цилиндров разборка

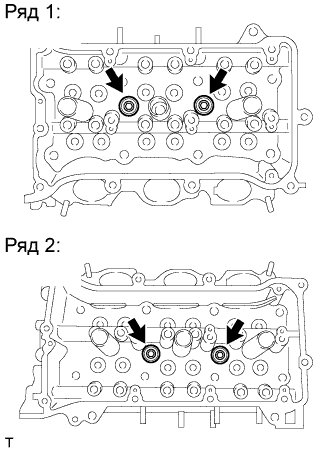

  1. С помощью шестигранного гаечного ключа на 10 мм отверните 4 резьбовые заглушки № 1 и снимите 4 прокладки.

    ПРИМЕЧАНИЕ:
    Если наблюдаются утечки воды из-под резьбовых заглушек или заглушки покрыты ржавчиной, замените их.


7. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Головка блока цилиндров разборка

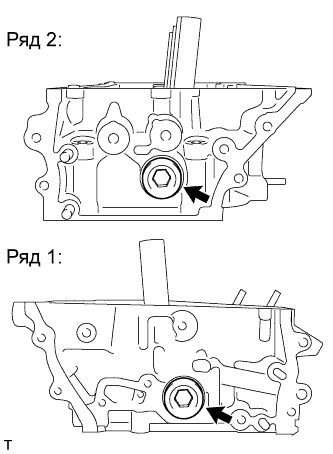

  1. С помощью шестигранного гаечного ключа на 14 мм отверните 2 резьбовые заглушки № 2 и снимите 2 прокладки.

    ПРИМЕЧАНИЕ:
    Если наблюдаются утечки воды из-под резьбовых заглушек или заглушки покрыты ржавчиной, замените их.
