DTC P0327 Низкий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)

DTC P0328 Высокий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)


ОПИСАНИЕ

Структура плоского датчика детонации двигателя (нерезонансного типа) позволяет определять вибрацию в широком диапазоне частот: приблизительно от 5 до 15 кГц.
Для измерения детонации двигателя на блок цилиндров устанавливается датчик детонации.
Датчик детонации включает пьезоэлемент, который генерирует напряжение при деформации.
Напряжение формируется при вибрации блока цилиндров из-за детонации. Возникновение детонации двигателя может быть исключено посредством задержки угла опережения зажигания.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0327
Выходное напряжение датчика детонации в течение не менее 1 с меньше 0,5 В (логика диагностирования за 1 поездку).
  1. Короткое замыкание в цепи датчика детонации
  2. Датчик детонации
  3. ECM
P0328
Выходное напряжение датчика детонации в течение не менее 1 с превышает 4,5 В (логика диагностирования за 1 поездку).
  1. Обрыв в цепи датчика детонации
  2. Датчик детонации
  3. ECM
УКАЗАНИЕ:
При регистрации кода DTC P0327 или P0328 ECM переходит в аварийный режим работы. Во время работы в аварийном режиме значение угла опережения зажигания принимается, равное максимальному запаздыванию. Аварийный режим работы продолжается до тех пор, пока зажигание не будет выключено.
Для справки: проверка с помощью осциллографа
Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi. dtc p0327 низкий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)
Форма сигнала должна соответствовать показанной на рисунке.
Название контакта ECM
Между KNK1 и EKNK
Рабочий диапазон диагностического прибора
1 В/дел., 1 мс/ дел.
Условие
Частота вращения коленчатого вала двигателя после прогрева двигателя поддерживается на уровне 4000 об/мин

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Если выходное напряжение датчика детонации остается на низком или высоком уровне в течение более 1 с, ЕСМ определяет это как неисправность в цепи датчика и регистрирует DTC.
Контроль кодов DTC P0327 и P0328 включается через 5 с после запуска двигателя.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Продолжительность работы
Непрерывно

РЕЖИМ ПРОВЕРОЧНОЙ ПОЕЗДКИ

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание и портативный диагностический прибор.
  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  4. Выключите зажигание и подождите не менее 30 секунд.
  5. Включите зажигание и портативный диагностический прибор.
  6. Запустите двигатель и дайте ему поработать в течение 5 мин.
  7. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.
  8. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  9. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
  10. Введите DTC: P0327 или P0328.
  11. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    N/A
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки показывает INCOMPLETE или N/A, дайте двигателю поработать на холостом ходу в течение 5 мин и снова проверьте результат проверки DTC.

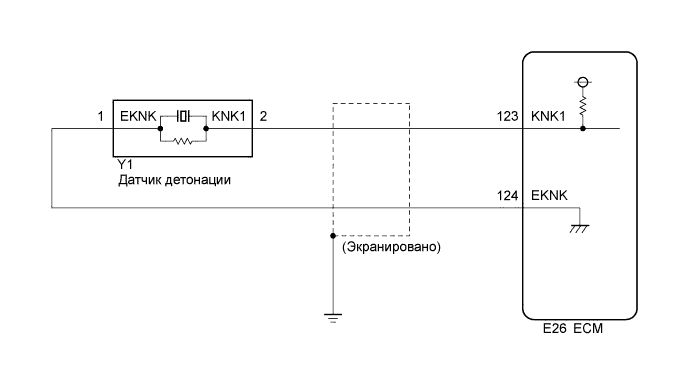

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi. dtc p0327 низкий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (KNOCK FEEDBACK VALUE)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Запустите двигатель.

  1. Включите портативный диагностический прибор.

  1. Прогрейте двигатель.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Knock Feedback Value.

  1. Снимите показания во время движения автомобиля.

    OK:
    Показания изменяются.
    УКАЗАНИЕ:
    Неисправность не проявляется
    		Knock Feedback Value изменяется
    Неисправности проявляются
    		Knock Feedback Value не изменяется
    Изменение значения обратной связи о детонации можно проверить при высокой нагрузке на двигатель, например, при включении системы кондиционирования или при увеличении частоты вращения коленчатого вала двигателя.


NG
Перейдите к шагу 2
OK

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ДАТЧИКА ДЕТОНАЦИИ)


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi. dtc p0327 низкий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)

  1. Отсоедините разъем датчика детонации.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    Y1-2 (KNK1) - Y1-1 (EKNK)
    		Зажигание включено
    		4,5-5,5 В

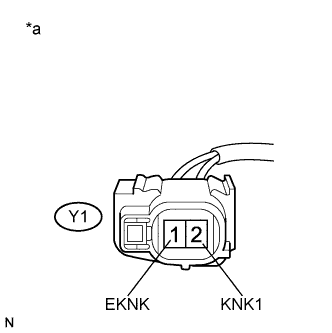

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к датчику детонации)


NG
Перейдите к шагу 4
OK


3.ПРОВЕРЬТЕ ДАТЧИК ДЕТОНАЦИИ

  1. Проверьте датчик детонации (Нажмите здесь).

    УКАЗАНИЕ:
    Выполните "Послеремонтную проверку" после замены датчика детонации (Нажмите здесь).


NG
ЗАМЕНИТЕ ДАТЧИК ДЕТОНАЦИИ (Нажмите здесь)
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ДЕТОНАЦИИ – ЕСМ)

  1. Отсоедините разъем датчика детонации.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    Y1-2 (KNK1) - E26-123 (KNK1)
    		Всегда
    		Менее 1 Ом
    Y1-1 (EKNK) - E26-124 (EKNK)
    		Всегда
    		Менее 1 Ом
    Y1-2 (KNK1) или E26-123 (KNK1) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)
