МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПРОВЕДЕНИИ ДИАГНОСТИКИ
Трубопровод Тормозной Системы -- Меры Предосторожности |
| 1.МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПРОВЕДЕНИИ ДИАГНОСТИКИ |
- ПРИМЕЧАНИЕ:
- Учитывая, что трубопроводы тормозной системы являются крайне важными деталями, обеспечивающими безопасность при движении, обязательно разберите и проверьте узлы при обнаружении утечки тормозной жидкости. При обнаружении любой неисправности замените деталь новой.
- При снятии узлов и деталей тормозной системы необходимо плотно закрывать трубные соединения во избежание попадания в трубопроводы посторонних материалов – таких, как пыль или грязь.
- Не допускайте повреждения и деформации трубопроводов тормозной системы при снятии и установке.
- При установке уплотнительной втулки на кузов убедитесь, что трубопровод тормозной системы проходит через центр втулки.
- При установке трубопроводов или гибких шлангов тормозной системы убедитесь, что они не загнуты и не перекручены.
- Если металлический наконечник гибкого шланга не соответствует вырезу на кронштейне, слегка скрутите шланг, чтобы вставить его.
- На поверхности гибких шлангов не должно масла амортизаторов, смазки и т.п.
- При установке трубопроводов тормозной системы в пластмассовый фиксатор убедитесь, что они надежно закреплены и не пережаты.
- Запрещается повторно использовать зажим или пластмассовый фиксатор, снятые с гибкого шланга.
- После установки трубопроводов и гибких шлангов тормозной системы убедитесь, что они не препятствуют работе других компонентов кузова.
- Не допускайте попадания тормозной жидкости на окрашенные поверхности кузова автомобиля. При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.

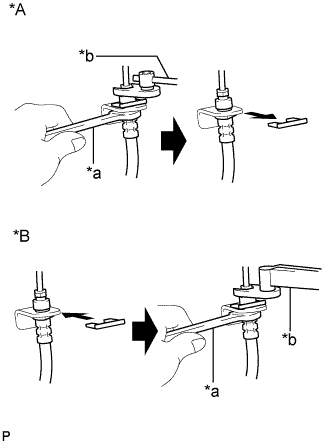

- При отсоединении и подсоединении гибкого шланга и трубопровода тормозной системы:
Обозначения на рисунке*A
| Отсоединение
|
*B
| Соединение
|
*a
| Удерживайте
|
*b
| Поверните
|
- Удерживайте гибкий шланг гаечным ключом и отсоедините трубопровод тормозной системы с помощью разрезной головки, стараясь не деформировать трубопровод.
- Снимите фиксатор и отсоедините гибкий шланг.
- Закрепите гибкий шланг новым зажимом. Обеспечьте надежное закрепление фиксатора на данном этапе.
- Подсоедините трубопровод тормозной системы с помощью разрезной головки, стараясь не деформировать трубопровод.

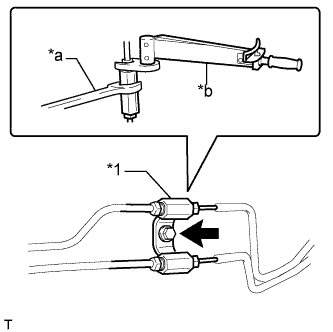

- При соединении трубопровода тормозной системы и переходного элемента:
Обозначения на рисунке*1
| Переходной элемент
|
*a
| Удерживайте
|
*b
| Поверните
|
- Поддерживайте переходной элемент во избежание повреждения трубопровода тормозной системы и соедините трубопровод с переходным элементом при помощи разрезной головки.
- Поддерживайте переходной элемент во избежание повреждения трубопровода тормозной системы и вверните болт для закрепления переходного элемента на кузове.
