Силовая розетка снятие. Camry ASV50

Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.

Освободите 3 фиксатора и 8 направляющих, и снимите правую облицовку передней панели.

Поверните рукоятку рычага переключения передач против часовой стрелки для ее снятия.

Установите рычаг переключения передач в положение N.

Освободите 6 фиксаторов, как показано на рисунке.

Отсоедините все разъемы и снимите заднюю верхнюю облицовку панели пола в сборе.

Выверните 2 винта.

Освободите 4 фиксатора и 2 направляющие, как показано на рисунке.

Расцепите зажим.

Отсоедините 2 разъема и снимите верхний вещевой ящик в облицовке туннеля пола в сборе.

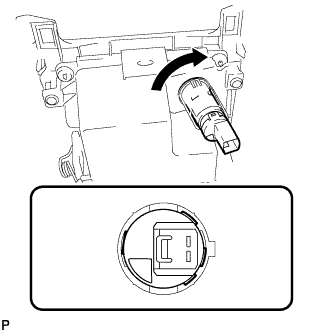

Поверните силовую розетку № 3 в сборе в направлении, показанном на рисунке, чтобы освободить захват.

С помощью отвертки освободите захват, а затем вдавите силовую розетку № 3 в сборе так, чтобы выступ на силовой розетке № 3 в сборе вошел в соприкосновение с крышкой силовой розетки № 2.

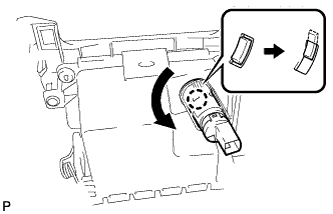

Совместите выступ на силовой розетке № 3 в сборе с вырезом на крышке силовой розетки № 2, как показано на рисунке.

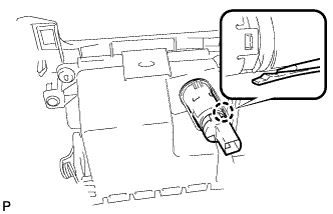

С помощью отвертки освободите захват и снимите силовую розетку № 3 в сборе с крышки силовой розетки № 2.

Освободите 2 захвата и снимите крышку силовой розетки № 2.
