Выпускная Труба -- Снятие |

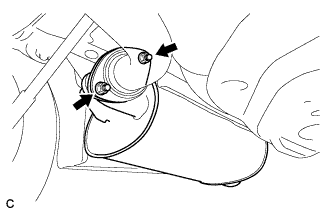

| 1. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ |
Отверните 2 гайки.
 |
Снимите левую заднюю выпускную трубу в сборе с 2 опор выпускной трубы.
Снимите прокладку с центральной выпускной трубы в сборе.

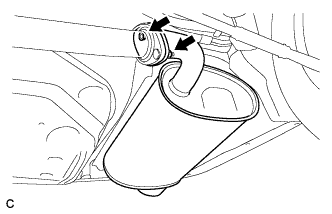

| 2. СНИМИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ |
Отверните 2 гайки.
 |
Снимите заднюю выпускную трубу в сборе с 3 опор выпускной трубы.
Снимите прокладку с центральной выпускной трубы в сборе.

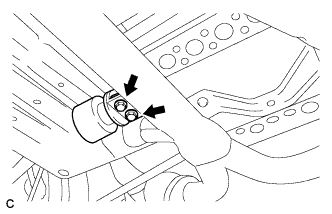

| 3. СНИМИТЕ ГАСИТЕЛЬ КОЛЕБАНИЙ ВЫПУСКНОЙ ТРУБЫ |
Выверните 2 болта и снимите гаситель колебаний выпускной трубы.
 |
| 4. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ |
Выверните 2 болта и отверните 2 гайки.
 |
Снимите центральную выпускную трубу в сборе с 2 опор выпускной трубы.
Снимите прокладку с приемной трубы в сборе.
| 5. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА |
| 6. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ |
| 7. СНИМИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 (с передней стороны) |
Отверните 2 гайки и снимите кронштейн опоры выпускной трубы № 1 (с передней стороны).
 |

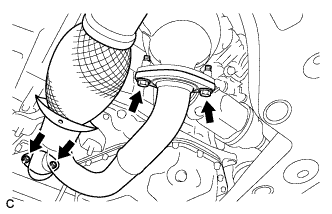

| 8. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ |
Отсоедините 2 жгута проводов от зажима.
 |
Отсоедините 2 разъема подогреваемого кислородного датчика.
Выверните 2 болта и отверните 2 гайки.
 |
Снимите приемную трубу в сборе с кронштейна опоры выпускной трубы № 1 (с задней стороны).
Снимите 2 прокладки с приемной трубы в сборе.
| 9. СНИМИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для ряда 1) |
С помощью SST снимите подогреваемый кислородный датчик с приемной трубы в сборе.
- SST
- 09224-00010
 |
| 10. СНИМИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для ряда 2) |
С помощью SST снимите подогреваемый кислородный датчик с приемной трубы в сборе.
- SST
- 09224-00010
 |
| 11. СНИМИТЕ ГЛУШИТЕЛЬ ЗАДНЕЙ ВЫПУСКНОЙ ТРУБЫ В СБОРЕ |
Снимите 2 глушителя задней выпускной трубы в сборе.
 |
