Выпускная труба установка. Camry ASV50


  1. УСТАНОВИТЕ ГЛУШИТЕЛЬ ЗАДНЕЙ ВЫПУСКНОЙ ТРУБЫ В СБОРЕ

  2. УСТАНОВИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для ряда 2)

  3. УСТАНОВИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для ряда 1)

  4. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

  5. УСТАНОВИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 (с передней стороны)

  6. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  7. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  8. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

  9. УСТАНОВИТЕ ГАСИТЕЛЬ КОЛЕБАНИЙ ВЫПУСКНОЙ ТРУБЫ

  10. УСТАНОВИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

  11. УСТАНОВИТЕ ЛЕВУЮ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

  12. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

Выпускная Труба -- Установка



1. УСТАНОВИТЕ ГЛУШИТЕЛЬ ЗАДНЕЙ ВЫПУСКНОЙ ТРУБЫ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Gr-Fe.Система Впуска.Выпускная труба  установка

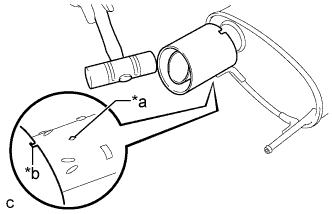

  1. Совместите выемку на каждом глушителе с выступающей шпонкой на задней выпускной трубе, как показано на рисунке.

    Обозначения на рисунке
    *a
    Выступающая часть
    *b
    Выемка
  1. С помощью пластикового молотка одновременно вбейте 2 новых глушителя задней выпускной трубы в сборе в трубу.



    Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Gr-Fe.Система Впуска.Выпускная труба  установка

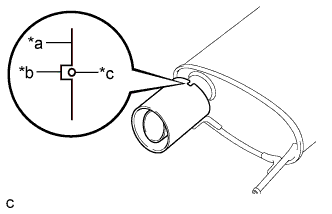

  1. Проверьте, что область выемки на каждом глушителе совмещена с выступающей шпонкой на нижней части задней выпускной трубы, как показано на рисунке.

    Обозначения на рисунке
    *a
    Кромка глушителя
    *b
    Выемка
    *c
    Выступающая часть
    УКАЗАНИЕ:
    При необходимости отрегулируйте положение глушителя.


2. УСТАНОВИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для ряда 2)


    Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Gr-Fe.Система Впуска.Выпускная труба  установка

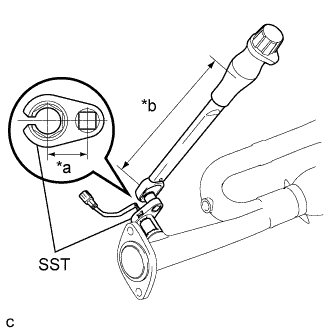

  1. С помощью SST установите подогреваемый кислородный датчик на приемную трубу в сборе.

    Обозначения на рисунке
    *a
    Длина рычага
    30 мм (1,18 дюйма)
    *b
    Длина рычага
    180 мм (7,09 дюйма)
    SST
    09224-00010
    Момент затяжки:
    без использования SST:
    44 N*m{449 kgf*cm, 33 ft.*lbf}
    при использовании SST:
    40 N*m{408 kgf*cm, 30 ft.*lbf}
    ПРИМЕЧАНИЕ:
    1. Значение момента "при использовании SST" действительно при использовании SST с длиной рычага 30 мм (1,18 дюйма) и динамометрического ключа с длиной рычага 180 мм (7,09 дюйма) (Нажмите здесь).
    2. Значение момента "при использовании SST" действительно в случае, если SST установлен параллельно динамометрическому ключу.


3. УСТАНОВИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для ряда 1)


    Camry ASV50 GSV50 ACV51.Системы Впуска И Выпуска Отработавших Газов Двигателя 2Gr-Fe.Система Впуска.Выпускная труба  установка

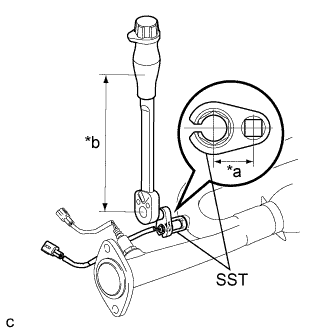

  1. С помощью SST установите подогреваемый кислородный датчик на центральную выпускную трубу в сборе.

    Обозначения на рисунке
    *a
    Длина рычага
    30 мм (1,18 дюйма)
    *b
    Длина рычага
    180 мм (7,09 дюйма)
    SST
    09224-00010
    Момент затяжки:
    без использования SST:
    44 N*m{449 kgf*cm, 33 ft.*lbf}
    при использовании SST:
    40 N*m{408 kgf*cm, 30 ft.*lbf}
    ПРИМЕЧАНИЕ:
    1. Значение момента "при использовании SST" действительно при использовании SST с длиной рычага 30 мм (1,18 дюйма) и динамометрического ключа с длиной рычага 180 мм (7,09 дюйма) (Нажмите здесь).
    2. Значение момента "при использовании SST" действительно в случае, если SST установлен параллельно динамометрическому ключу.


4. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ
  1. Установите 2 новых прокладки на приемную трубу в сборе.

  1. Подсоедините приемную трубу в сборе к кронштейну опоры выпускной трубы № 1 (с задней стороны).

  1. Закрепите приемную трубу в сборе 2 болтами и 2 гайками.

    Момент затяжки:
    55 N*m{561 kgf*cm, 40 ft.*lbf}
  1. Подсоедините 2 разъема подогреваемого кислородного датчика.

  1. Подсоедините 2 жгута проводов к зажиму.



5. УСТАНОВИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 (с передней стороны)
  1. Установите кронштейн опоры выпускной трубы № 1 и закрепите его 2 гайками (с передней стороны).

    Момент затяжки:
    33 N*m{337 kgf*cm, 24 ft.*lbf}


6. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


7. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


8. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ
  1. Установите новую прокладку на приемную трубу в сборе.

  1. Подсоедините центральную выпускную трубу к опорам выпускной трубы.

  1. Закрепите центральную выпускную трубу в сборе 2 болтами и 2 гайками.

    Момент затяжки:
    49 N*m{500 kgf*cm, 36 ft.*lbf}


9. УСТАНОВИТЕ ГАСИТЕЛЬ КОЛЕБАНИЙ ВЫПУСКНОЙ ТРУБЫ
  1. Закрепите гаситель колебаний 2 болтами.

    Момент затяжки:
    19 N*m{194 kgf*cm, 14 ft.*lbf}


10. УСТАНОВИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ
  1. Установите новую прокладку на центральную выпускную трубу в сборе.

  1. Подсоедините заднюю выпускную трубу в сборе к 3 опорам выпускной трубы.

  1. Закрепите заднюю выпускную трубу в сборе 2 гайками.

    Момент затяжки:
    43 N*m{438 kgf*cm, 32 ft.*lbf}


11. УСТАНОВИТЕ ЛЕВУЮ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ
  1. Установите новую прокладку на центральную выпускную трубу в сборе.

  1. Подсоедините левую заднюю выпускную трубу в сборе к 2 опорам выпускной трубы.

  1. Закрепите левую заднюю выпускную трубу в сборе 2 гайками.

    Момент затяжки:
    43 N*m{438 kgf*cm, 32 ft.*lbf}


12. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ
