Поворотный кулак снятие. Camry ASV50

Ходовая Часть. Camry ASV50 GSV50 ACV51
Оси И Дифференциал. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ПЕРЕДНЮЮ ПОЛУОСЬ В СБОРЕ

  2. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ШАРОВОЙ ШАРНИР В СБОРЕ

  3. СНИМИТЕ ПРОТИВОПЫЛЕВОЙ КОЛПАК ПОДШИПНИКА ПЕРЕДНЕГО КОЛЕСА № 1

  4. СНИМИТЕ ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА

  5. СНИМИТЕ СТУПИЦУ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

  6. СНИМИТЕ ЗАЩИТНЫЙ КОЖУХ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

  7. СНИМИТЕ ПОВОРОТНЫЙ КУЛАК

Поворотный Кулак -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. СНИМИТЕ ПЕРЕДНЮЮ ПОЛУОСЬ В СБОРЕ
(Нажмите здесь)


2. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ШАРОВОЙ ШАРНИР В СБОРЕ

  1. Закрепите переднюю полуось в сборе в тисках с помощью алюминиевых пластин.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.


    Camry ASV50 GSV50 ACV51

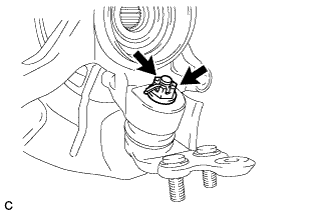

  1. Снимите шплинт и гайку.



    Camry ASV50 GSV50 ACV51.Оси И Дифференциал.Система Осей.Поворотный кулак снятие

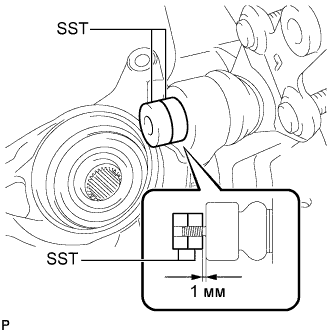

  1. Установите SST на передний нижний шаровой шарнир в сборе, как показано на рисунке.

    SST
    09960-20010(09961-02050,09961-02050)
    ПРИМЕЧАНИЕ:
    Измерьте зазор между SST и передней полуосью в сборе и убедитесь, что он равен 1 мм (0,0394 дюйма).


    Camry ASV50 GSV50 ACV51.Оси И Дифференциал.Система Осей.Поворотный кулак снятие

  1. Используя SST, снимите передний нижний шаровой шарнир в сборе с передней полуоси в сборе, как показано на рисунке.

    SST
    09960-20010(09961-02010,09961-02050,09961-02050)
    Обозначения на рисунке
    *a
    		Нанесите консистентную смазку
    *b
    		Установите ключ здесь
    ПРЕДОСТЕРЕЖЕНИЕ:
    Нанесите универсальную консистентную смазку на резьбу и конец болта SST.
    ПРИМЕЧАНИЕ:
    1. Устанавливайте SST так, чтобы поверхности A и B располагались параллельно.
    2. Ключ необходимо устанавливать на деталь, указанную на рисунке.
    3. Действуйте осторожно, чтобы не повредить защитный кожух переднего нижнего шарового шарнира.


3. СНИМИТЕ ПРОТИВОПЫЛЕВОЙ КОЛПАК ПОДШИПНИКА ПЕРЕДНЕГО КОЛЕСА № 1


    Camry ASV50 GSV50 ACV51.Оси И Дифференциал.Система Осей.Поворотный кулак снятие

  1. Снимите противопылевой колпак подшипника переднего колеса № 1 с помощью отвертки, конец которой обернут виниловой лентой.

    Обозначения на рисунке
    *1
    		Виниловая лента
    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить поворотный кулак.


4. СНИМИТЕ ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника стопорных колец снимите стопорное кольцо отверстия ступицы переднего колеса.



5. СНИМИТЕ СТУПИЦУ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Оси И Дифференциал.Система Осей.Поворотный кулак снятие

  1. Закрепите переднюю ось в сборе в тисках между алюминиевыми пластинами.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.

  1. С помощью SST снимите ступицу переднего колеса.

    SST
    09520-00031


    Camry ASV50 GSV50 ACV51.Оси И Дифференциал.Система Осей.Поворотный кулак снятие

  1. С помощью SST и оправки снимите внутреннее кольцо подшипника (наружное) со ступицы переднего колеса.

    SST
    09555-55010
    09950-60010(09951-00440)
    09950-70010(09951-07100)
    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не уронить ступицу переднего колеса.


6. СНИМИТЕ ЗАЩИТНЫЙ КОЖУХ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА


    Camry ASV50 GSV50 ACV51

  1. Выверните 4 болта и снимите защитный кожух переднего дискового тормоза с поворотного кулака.



7. СНИМИТЕ ПОВОРОТНЫЙ КУЛАК


    Camry ASV50 GSV50 ACV51.Оси И Дифференциал.Система Осей.Поворотный кулак снятие

  1. Установите внутреннее кольцо подшипника (наружное) на подшипник ступицы переднего колеса.

    Обозначения на рисунке
    *1
    		Стальная пластина
    *2
    		V-образная призма

  1. С помощью SST, стальной пластины, V-образных призм и пресса снимите подшипник ступицы переднего колеса с поворотного кулака.

    SST
    09950-60010(09951-00440,09952-06010)
    09950-60020(09951-00750)
    09950-70010(09951-07100)
    ПРИМЕЧАНИЕ:
    Держите поворотный кулак горизонтально.
