Система навигации мигание экрана или искажение цветов. Camry ASV50

Аудиовизуальная Система Система Обработки И Передачи Информации. Camry ASV50 GSV50 ACV51
Дисплей Системы Навигации Мультиинформационный Дисплей. Camry ASV50 GSV50 ACV51

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ НАСТРОЙКИ ДИСПЛЕЯ

ПРОВЕРЬТЕ ЦВЕТОВЫЕ ПОЛОСЫ (ПРОВЕРКА РАБОТЫ)

СИСТЕМА НАВИГАЦИИ - Мигание экрана или искажение цветов


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ НАСТРОЙКИ ДИСПЛЕЯ


    Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации мигание экрана или искажение цветов

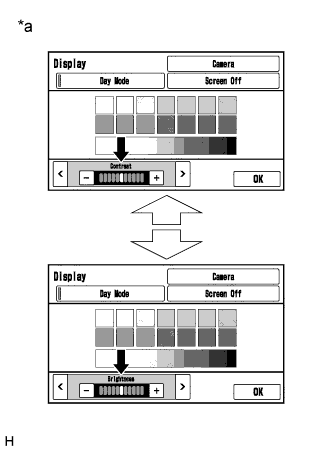

  1. Вызовите экран "Display".

  1. Сбросьте настройки дисплея (контраст, яркость) и проверьте, нормально ли отображается экран.

    OK:
    Восстанавливается нормальная работа дисплея.
    Обозначения на рисунке
    *a
    		Пример


NG
Перейдите к шагу 2
OK

КОНЕЦ

2.ПРОВЕРЬТЕ ЦВЕТОВЫЕ ПОЛОСЫ (ПРОВЕРКА РАБОТЫ)


    Camry ASV50 GSV50 ACV51

  1. Перейдите на экран "Color Bar Check Mode" (режим проверки цветовых полос). Более "Проверьте цветовые полосы" в разделе "Проверка работы" (Нажмите здесь).

  1. Убедитесь в том, что цветовые полосы соответствуют отображаемым названиям цветов.

    OK:
    Цветовые полосы соответствуют отображаемым названиям.


NG
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
