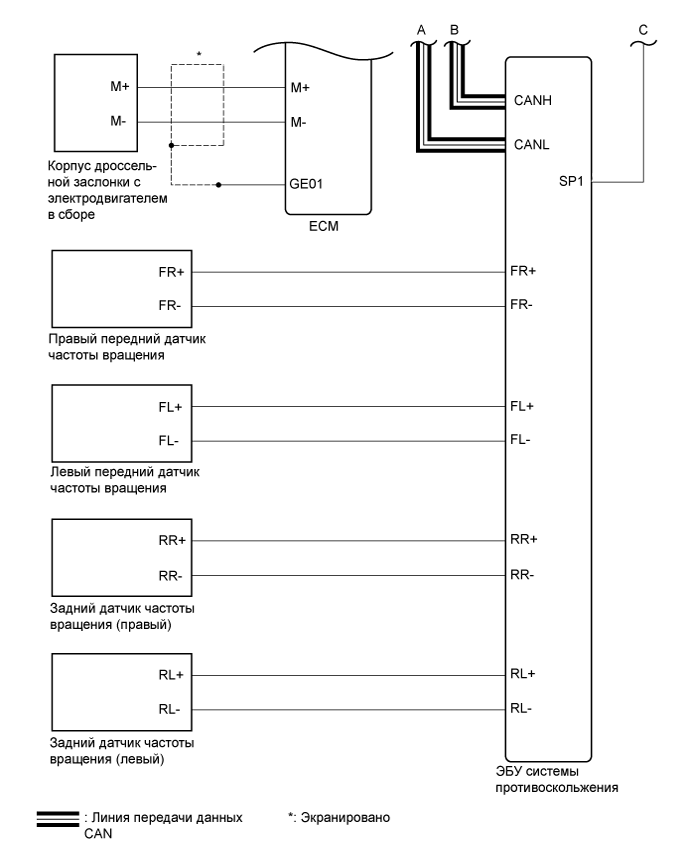

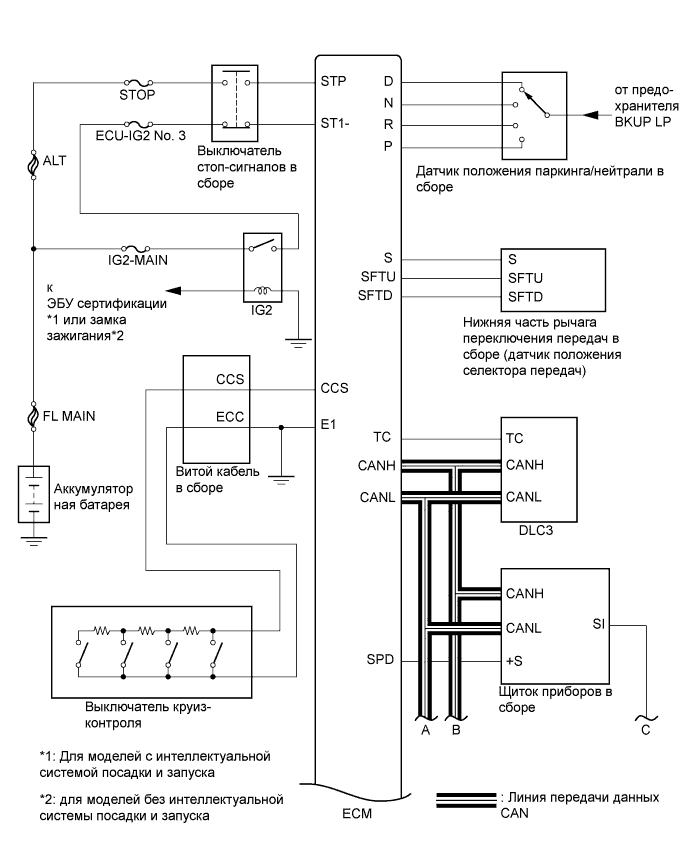

Система Круиз-Контроля -- Схема Системы



Camry ASV50 GSV50 ACV51.Круиз-Контроль.Система Круиз-Контроля.Система круиз-контроля схема системы


Camry ASV50 GSV50 ACV51.Круиз-Контроль.Система Круиз-Контроля.Система круиз-контроля схема системы


Таблица обмена данными
Передатчик
Приемник
Сигнал
Линия
ECM
ЭБУ щитка приборов
(Контрольная лампа круиз-контроля)
(контрольная лампа круиз-контроля SET)
Сигнал управления контрольной лампы круиз-контроля и контрольной лампы круиз-контроля SET
CAN
