Автоматическая Система Управления Уровнем Фар -- Контакты Эбу |
| ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР В СБОРЕ |

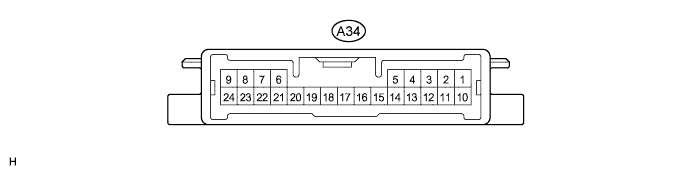

Отсоедините разъем A34 ЭБУ системы управления уровнем фар.
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Номинальное напряжение Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия A34-1 (IG) - масса LG - масса Источник питания IG Зажигание выключено менее 1 В Зажигание включено 11-14 В
Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.Номинальное сопротивление Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия A34-9 (E1) - масса W-B - масса Масса Всегда Менее 1 Ом Подсоедините разъем A34 ЭБУ системы управления уровнем фар.
Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.
Номинальное сопротивление Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия A34-21 (SGR) - масса V - масса Масса датчика высоты задней подвески Всегда Менее 1 Ом A34-23 (RH-) - масса G - масса Масса правого электродвигателя системы управления уровнем фар Всегда Менее 1 Ом A34-24 (LH-) - масса B - масса Масса левого электродвигателя системы управления уровнем фар Всегда Менее 1 Ом
Если результат не соответствует заданному, ЭБУ системы управления уровнем фар может быть неисправен.Номинальное напряжение Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия A34-3 (B2) - масса G - масса Вход сигнала ближнего света фар фары ближнего света включены Менее 1,5 В фары ближнего света выключены 5 В или выше A34-5 (SPDL) - масса V - масса Вход сигнала инициализации Контакты LVL и GND разъема DLC3 соединены Менее 1 В Контакты LVL и GND разъема DLC3 не соединены 4,5 - 5,5 В A34-6 (WNG) - масса SB - масса Выходной сигнал управления контрольной лампы контрольная лампа горит Менее 1 В контрольная лампа не горит 11 - 14 В A34-10 (RH+) - масса R - масса Питание правого электродвигателя системы управления уровнем фар Зажигание выключено менее 1 В Зажигание включено 11-14 В A34-11 (LH+) - масса Y - масса Питание левого электродвигателя системы управления уровнем фар Зажигание выключено менее 1 В Зажигание включено 11-14 В A34-12 (SBR) - масса B - масса Питание датчика высоты задней подвески Зажигание выключено менее 1 В Зажигание включено 4,75 - 5,25 В A34-16 (SPDR) - масса P - масса Входной сигнал скорости автомобиля Автомобиль движется со скоростью приблизительно 20 км/час (12 миль в час) Импульсы формируются

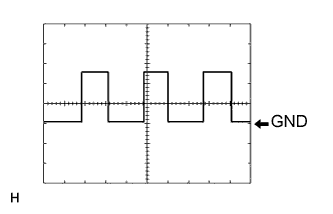

(см. осциллограмму 1)A34-17 (RHE) - масса W - масса Вход сигнала управления правого электродвигателя системы управления уровнем фар Когда фары ближнего света включены, высота автомобиля не изменяется Менее 1 В Когда фары ближнего света включены, измените высоту автомобиля и поддерживайте ее в таком состоянии в течение более 3 с 1,0 - 14,4 В A34-18 (LHE) - масса LG - масса Вход сигнала управления левого электродвигателя системы управления уровнем фар Когда фары ближнего света включены, высота автомобиля не изменяется Менее 1 В Когда фары ближнего света включены, измените высоту автомобиля и поддерживайте ее в таком состоянии в течение более 3 с 1,0 - 14,4 В A34-19 (SHRL) - масса R - масса Вход сигнала датчика высоты задней подвески Зажигание выключено менее 1 В Зажигание включено 0,5 - 4,5 В Осциллограмма 1
Параметр / Устройство Описание Настройки прибора 2 В/дел., 2 мс/ дел. Состояние автомобиля Колесо вращается
