  1. ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ)

Система Afs (Система Адаптивного Переднего Освещения) -- Контакты Эбу



ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ)

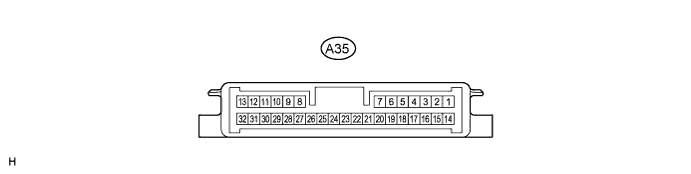

  1. Отсоедините разъем A35 ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе).


    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Система afs (система адаптивного переднего освещения) контакты эбу

  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A35-22 (E1) - масса
    		W-B - масса
    		Масса ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе)
    		Всегда
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

  3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A35-14 (IGS) - масса
    		V - масса
    		Питание электродвигателя устройства поворота фар
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		11-14 В
    A35-15 (IG) - масса
    		LG - масса
    		Питание ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе)
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		11-14 В
    Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

  4. Подсоедините разъем A35 ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе).

  5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A35-21 (SGR) - A35-22 (E1)
    		G - W-B
    		Масса датчика высоты задней подвески
    		Всегда
    		Менее 1 Ом
    A35-23 (SMGL) - A35-22 (E1)
    		V - W-B
    		Масса левого электродвигателя устройства поворота фар
    		Всегда
    		Менее 1 Ом
    A35-24 (SMGR) - A35-22 (E1)
    		R - W-B
    		Масса правого электродвигателя устройства поворота фар
    		Всегда
    		Менее 1 Ом
    A35-27 (LH-) - A35-22 (E1)
    		GR - W-B
    		Масса левого электродвигателя системы управления уровнем фар
    		Всегда
    		Менее 1 Ом
    A35-28 (RH-) - A35-22 (E1)
    		Y - W-B
    		Масса правого электродвигателя системы управления уровнем фар
    		Всегда
    		Менее 1 Ом
    Если результат не соответствует заданному, ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) может быть неисправен.

  6. Измерьте напряжение и проверьте импульсы в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A35-1 (SMBL) - A35-22 (E1)
    		GR - W-B
    		Питание левого электродвигателя устройства поворота фар
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		11 - 16 В
    A35-2 (SMBR) - A35-22 (E1)
    		BE - W-B
    		Питание правого электродвигателя устройства поворота фар
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		11 - 16 В
    A35-3 (LH+) - A35-22 (E1)
    		Y - W-B
    		Питание левого электродвигателя системы управления уровнем фар
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		11 - 16 В
    A35-4 (RH+) - A35-22 (E1)
    		R - W-B
    		Питание правого электродвигателя системы управления уровнем фар
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		11 - 16 В
    A35-7 (SPDL) - A35-22 (E1)
    		SB - W-B
    		Сигнал инициализации
    		Зажигание включено, контакты LVL и GND разъема DLC3 замкнуты
    		Менее 1 В
    Зажигание включено, контакты LVL и GND разъема DLC3 не замкнуты
    		4,5 - 5,5 В
    A35-10 (SMR) - A35-22 (E1)
    		L - W-B
    		Передача данных LIN правого электродвигателя устройства поворота фар
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		Формирование импульсов
    A35-11 (RHE) - A35-22 (E1)
    		LG - W-B
    		Передача данных LIN правого электродвигателя системы управления уровнем фар
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		Формирование импульсов
    A35-12 (MPX1) - A35-22 (E1)
    		B - W-B
    		Мультиплексная шина CAN
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		Формирование импульсов
    A35-13 (MPX2) - A35-22 (E1)
    		W - W-B
    		Мультиплексная шина CAN
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		Формирование импульсов
    A35-18 (SBR) - A35-21 (SGR)
    		B-G
    		Питание датчика высоты задней подвески
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		4,5-5,5 В
    A35-19 (SHRL) - A35-21 (SGR)
    		L - G
    		Сигнал заднего датчика высоты подвески
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		1 - 4 В
    A35-29 (SML) - A35-22 (E1)
    		P - W-B
    		Передача данных LIN левого электродвигателя устройства поворота фар
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		Формирование импульсов
    A35-30 (LHE) - A35-22 (E1)
    		W - W-B
    		Передача данных LIN левого электродвигателя системы управления уровнем фар
    		Зажигание выключено
    		менее 1 В
    Зажигание включено
    		Формирование импульсов
    Если результат не соответствует заданному, ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) может быть неисправен.
