Привод дроссельной заслонки открывает и закрывает дроссельную заслонку посредством системы шестерней и приводится в действие блоком ECM. Угол поворота дроссельной заслонки определяется датчиком положения дроссельной заслонки, установленным на корпусе дроссельной заслонки с электродвигателем в сборе. Сигнал датчика положения дроссельной заслонки по обратной связи поступает в ECM. Этот сигнал дает ECM возможность управлять двигателем привода дроссельной заслонки и контролировать угол поворота заслонки в соответствии с поступающими на ЕСМ командами.

УКАЗАНИЕ:

В системе ETCS (электронной системе управления дроссельной заслонкой) трос привода дроссельной заслонки не используется.

№ DTC	Условие обнаружения DTC	Неисправный участок
P2111	ЕСМ передает сигналы закрывания в привод дроссельной заслонки, но привод заедает (логика диагностирования за 1 поездку).	Привод дроссельной заслонки Корпус дроссельной заслонки с электродвигателем в сборе Дроссельная заслонка Жгут проводов или разъем ECM
P2112	ЕСМ передает сигналы открывания в привод дроссельной заслонки, но привод заедает (логика диагностирования за 1 поездку).	Привод дроссельной заслонки Корпус дроссельной заслонки с электродвигателем в сборе Дроссельная заслонка Жгут проводов или разъем ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM определяет, что система ETCS неисправна, если положение дроссельной заслонки не изменяется, несмотря на то, что ЕСМ подает высокий управляющий ток. ЕСМ включает контрольную лампу MIL и регистрирует код DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства	Привод дроссельной заслонки (корпус дроссельной заслонки с электродвигателем в сборе)
Продолжительность работы	Непрерывно

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ

All
Привод дроссельной заслонки	Вкл
Расчет скважности сигнала управления приводом дроссельной заслонки	Выполняется
Датчик положения дроссельной заслонки неисправен	Не обнаружены
Операция отсечки тока привода дроссельной заслонки	Не выполняется
Питание привода дроссельной заслонки	4 В или выше
Привод дроссельной заслонки неисправен	Не обнаружены

P2111: Заедание привода дроссельной заслонки в открытом положении
Выполняются оба следующих условия	-
Ток привода дроссельной заслонки	2 A или более
Скважность сигнала для закрывания дроссельной заслонки	80% или выше

P2112: Заедание привода дроссельной заслонки в закрытом положении
Выполняются оба следующих условия	-
Ток привода дроссельной заслонки	2 A или более
Скважность сигнала для открывания дроссельной заслонки	80% или более

ТИПИЧНЫЕ ПОРОГОВЫЕ ЗНАЧЕНИЯ НЕИСПРАВНОСТИ

Напряжение датчика положения дроссельной заслонки

Не изменяется

ПРОВЕРОЧНАЯ ПОЕЗДКА

Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.
dtc
p2111 система управления дроссельной заслонкой – заедание в открытом положении

Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание и портативный диагностический прибор.
Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
Выключите зажигание и подождите не менее 30 секунд.
Включите зажигание и портативный диагностический прибор [A].

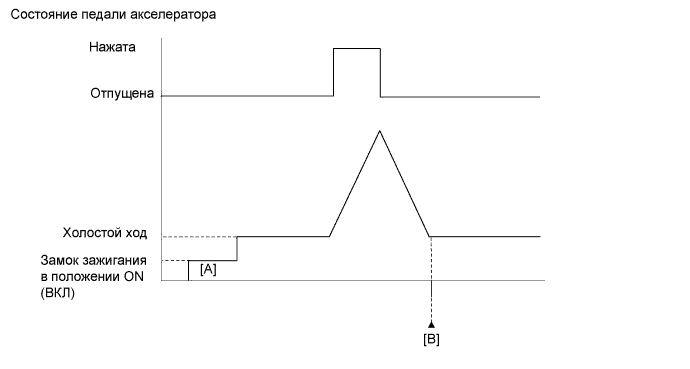

Запустите двигатель и быстро нажмите педаль акселератора до упора, а затем отпустите ее (для полного открывания и закрывания дроссельной заслонки).
Войдите в следующие меню: Powertrain / Engine and ECT / DTC [B].
Считайте ожидающие обработки коды DTC.
УКАЗАНИЕ:
1. Если выводятся ожидающие обработки DTC, система неисправна.
2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
Введите DTC: P2111 или P2112.

Проверьте результат проверки DTC.

Информация на дисплее прибора	Описание
NORMAL	Проверка DTC завершена Cистема работает нормально
ABNORMAL	Проверка DTC завершена Нарушения в работе системы
INCOMPLETE	Проверка DTC не завершена Выполните поездку в проверочном режиме после создания условий регистрации DTC
Не применимо	Невозможно выполнить проверку DTC Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ

УКАЗАНИЕ:

Если результат проверки показывает NORMAL, система исправна.
Если результат проверки показывает ABNORMAL, система неисправна.
Если результат проверки показывает INCOMPLETE или N/A повторно выполните шаги [A] и [B] и, при необходимости, совершите поездку на автомобиле.

Функция работы в аварийном режиме

При регистрации одного из данных кодов DTC, а также других кодов, связанных с неисправностями системы ETCS (электронная система управления дроссельной заслонкой), блок ECM переходит в аварийный режим работы. Во время работы в аварийном режиме ЕСМ прекращает подачу тока к приводу дроссельной заслонки, и дроссельная заслонка возвращается в положение под углом углом 6,5° посредством возвратной пружины. Таким образом, для поддержания минимальной скорости движения автомобиля ECM регулирует выходную мощность двигателя посредством управления впрыском топлива (прерывистого прекращения подачи топлива) и углом опережения зажигания в соответствии с углом поворота педали акселератора. Если слегка нажать и удерживать педаль акселератора, автомобиль будет медленно двигаться.
Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние и пока зажигание не будет выключено.

СХЕМА СОЕДИНЕНИЙ

См. DTC P2102 (Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
См. "Data List / Active Test" [Throttle Position Command, Throttle Position No. 1, Throttle Motor Current, Throttle Motor Duty (Open), Throttle Motor Duty (Close)] (стр. Нажмите здесь).

1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P2111 ИЛИ P2112)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
Результат
Перейти к
DTC P2111 или P2112 выводится
А
DTC P2111 или P2112 и другие DTC выводятся
B
УКАЗАНИЕ:
Если отображаются какие-либо другие коды, помимо P2111 или P2112, сначала выполните поиск неисправностей для данных DTC.

ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)

А

2.ПРОВЕРЬТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ (ОСМОТРИТЕ ДРОССЕЛЬНУЮ ЗАСЛОНКУ)

Убедитесь в отсутствии загрязнений между дроссельной заслонкой и корпусом. При необходимости очистите корпус дроссельной заслонки с электродвигателем в сборе. Также убедитесь в плавности хода дроссельной заслонки.
OK:
Дроссельная заслонка не загрязнена посторонними частицами и движется плавно.

Перейдите к шагу 5

OK

3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОЛОЖЕНИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC (Нажмите здесь).

Выключите зажигание и подождите не менее 30 с.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Throttle Position No. 1, Throttle Position No. 2 и Throttle Position Command.

Считайте значения, отображенные на диагностическом приборе, покачивая жгут проводов ECM.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
Результат	Перейти к
При покачивании жгута проводов значение в списке Data List меняется, либо выводится код DTC	А
Любое другое состояние	B

Перейдите к шагу 6

А

4.ОТРЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ECM - КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ)

Поскольку код DTC зарегистрирован вследствие изменения сопротивления контактов в разъеме, отремонтируйте или замените жгут проводов или разъем (Нажмите здесь).

КОНЕЦ

5.ЗАМЕНИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

Замените корпус дроссельной заслонки с электродвигателем в сборе (Нажмите здесь).

ДАЛЕЕ

6.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2111 ИЛИ P2112)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC (Нажмите здесь).

Выключите зажигание и подождите не менее 30 с.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
Результат
Следующий шаг
DTC не выводится
А
DTC P2111 или P2112 выводится
B

Результат
Результат	Следующий шаг
DTC не выводится	А
DTC P2111 или P2112 выводится	B

ЗАМЕНИТЕ ECM (Нажмите здесь)

КОНЕЦ
