DTC P0116 Неисправность в цепи датчика температуры охлаждающей жидкости, обусловленная выходом характеристики за пределы допустимого диапазона / неправильным значением параметра


ОПИСАНИЕ

См. DTC P0115 (Нажмите здесь).

№ DTC
Условие обнаружения DTC
Неисправный участок
P0116
Температура охлаждающей жидкости между -40°C и 60°C (-40-140°F) при запуске двигателя, а условия (a) и (b) удовлетворены (логика диагностирования за 2 поездки):
  1. (а) Движение автомобиля с изменяющейся скоростью (ускорение и замедление).
  2. (b) Температура охлаждающей жидкости не изменяется более чем на 3°C (5,4°F) от исходной температуры.
  1. Термостат
  2. Датчик температуры охлаждающей жидкости

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Датчик температуры охлаждающей жидкости применяется для измерения температуры охлаждающей жидкости. В датчик температуры охлаждающей жидкости встроен термистор, сопротивление которого изменяется в зависимости от температуры охлаждающей жидкости. При понижении температуры охлаждающей жидкости сопротивление термистора увеличивается. Когда температура повышается, сопротивление падает. Изменение сопротивления приводит к изменению выходного напряжения датчика температуры охлаждающей жидкости.
  1. Контроль фиксации высокого уровня в датчике температуры охлаждающей жидкости двигателя
    ECM контролирует напряжение датчика и использует его значения для вычисления температуры охлаждающей жидкости. Если выходное напряжение датчика выходит за пределы диапазона допустимых значений, ECM рассматривает это как неисправность датчика температуры охлаждающей жидкости и регистрирует код DTC.
    Например:
    1. При запуске двигателя и температуре охлаждающей жидкости двигателя от -40 до 60°C (от -40 до 140°F):
    2. Если при движении в течение 250 с температура охлаждающей жидкости отличается не более чем на 3°C (5,4°F) от температуры при запуске, регистрируется код DTC (логика диагностирования за 2 поездки).

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Требуемые датчики/устройства
Датчик температуры охлаждающей жидкости
Продолжительность работы
Один раз в течение одной поездки

ПРОВЕРОЧНАЯ ПОЕЗДКА


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi. dtc p0116 неисправность в цепи датчика температуры охлаждающей жидкости, обусловленная выходом характеристики за пределы допустимого диапазона / неправильным значением параметра

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание и портативный диагностический прибор.
  3. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Coolant Temp.
  4. Убедитесь, что температура охлаждающей жидкости двигателя не превышает 60°C (140°F).
  5. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  6. Выключите зажигание и подождите 30 секунд.

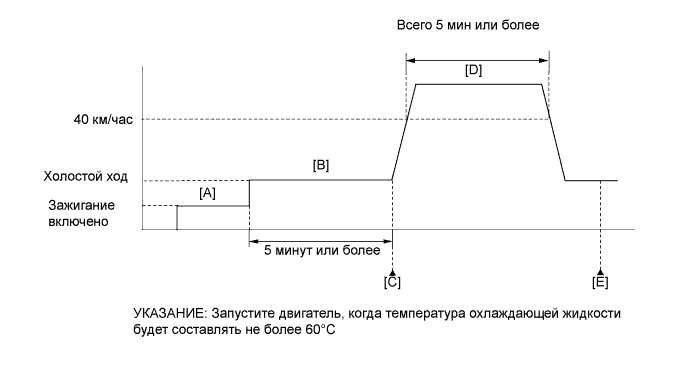

  7. Включите зажигание и портативный диагностический прибор [A].
  8. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут [B].
    УКАЗАНИЕ:
    Если температура охлаждающей жидкости не изменяется не менее чем на 5°C (9°F), то датчик температуры охлаждающей жидкости неисправен. Продолжать эту процедуру нет необходимости.
  9. Войдите в следующие меню: Powertrain / Engine and ECT / DTC [C].
  10. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  11. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
  12. Введите DTC: P0116.
  13. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Не применимо
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки показывает INCOMPLETE или N/A, выполните шаги [D] и [E].
  14. Совершите поездку на автомобиле со скоростью не менее 40 км/час (25 миль в час) в течение 5 минут или более [D].
    ПРЕДОСТЕРЕЖЕНИЕ:
    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
    УКАЗАНИЕ:
    В том случае, если контрольную поездку приходится прервать (например, из-за дорожных условий), она может быть возобновлена.
  15. Повторно проверьте результат проверки DTC [E].
    УКАЗАНИЕ:
    Если результатом проверки является состояние INCOMPLETE или N/A, выполните шаги [D] и [E] снова.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. Если одновременно с DTC P0116 выводятся коды DTC P0115, P0117 или P0118, возможно, имеется обрыв или короткое замыкание в цепи датчика температуры охлаждающей жидкости. В первую очередь выполните диагностику данных кодов DTC.
  2. С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
  3. Если выводится DTC, проверьте температуру охлаждающей жидкости двигателя, используя портативный диагностический прибор. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Coolant Temp. Если значение Coolant Temp меньше фактической температуры охлаждающей жидкости двигателя, возможно, неисправна цепь датчика температуры охлаждающей жидкости двигателя. В этом случае сначала проверьте жгуты проводов и разъемы (а также их подключение) между ECM и датчиком температуры охлаждающей жидкости двигателя.
1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0116)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.

    Результат
    Результат
    		Следующий шаг
    DTC P0116 выводится
    		А
    DTC P0116 и другие DTC выводятся
    		B
    УКАЗАНИЕ:
    Если отображаются какие-либо другие коды, помимо P0116, сначала выполните поиск неисправностей для данных DTC.


B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ТЕРМОСТАТ

  1. Проверьте термостат (температуру открывания термостата) (Нажмите здесь).



NG
ЗАМЕНИТЕ ТЕРМОСТАТ (Нажмите здесь)
OK

ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (Нажмите здесь)
