dtc p0116 неисправность в цепи датчика температуры охлаждающей жидкости, обусловленная выходом характеристики за пределы допустимого диапазона / неправильным значением параметра. Camry ASV50

ОПИСАНИЕ

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ПРОВЕРОЧНАЯ ПОЕЗДКА

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0116)

ПРОВЕРЬТЕ ТЕРМОСТАТ

ОПИСАНИЕ

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

1. Контроль температуры охлаждающей жидкости при запуске холодного двигателя
   Когда производится запуск холодного двигателя, а затем двигатель прогревается, и показание датчика температуры охлаждающей жидкости не изменяется, регистрируется неисправность. Если эта неисправность регистрируется в двух последовательных поездках, загорается MIL, и выводится DTC.


1. Контроль с погружением датчика температуры охлаждающей жидкости
   Если показание датчика температуры охлаждающей жидкости не изменяется после остановки прогретого двигателя и последующего запуска холодного двигателя, регистрируется неисправность. Если эта неисправность регистрируется в двух последовательных поездках, загорается MIL, и выводится DTC.


ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

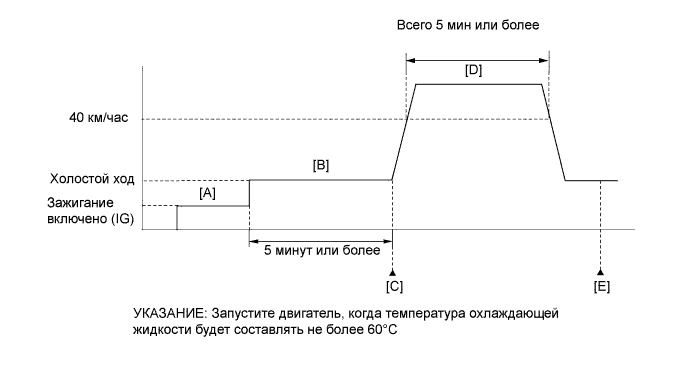

ПРОВЕРОЧНАЯ ПОЕЗДКА

1. Подсоедините портативный диагностический прибор к DLC3.

2. Включите зажигание (IG) и включите портативный диагностический прибор.

3. Войдите в следующие меню: Powertrain / Engine / Data List / All Data / Coolant Temp.

4. Убедитесь, что температура охлаждающей жидкости двигателя не превышает 60°C (140°F).

5. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

6. Выключите зажигание и подождите не менее 30 с.

7. Включите зажигание (IG) и портативный диагностический прибор [A].

8. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут [B].


   УКАЗАНИЕ:

   Если температура охлаждающей жидкости не изменяется не менее чем на 5°C (9°F), то датчик температуры охлаждающей жидкости неисправен. Продолжать эту процедуру нет необходимости.

9. Войдите в следующие меню: Powertrain / Engine / DTC [C].

10. Считайте ожидающие обработки коды DTC.


    УКАЗАНИЕ:

    1. Если выводятся ожидающие обработки DTC, система неисправна.

    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

11. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.

12. Введите DTC: P0116.

13. Проверьте результат проверки DTC.



    Информация на дисплее прибора	Описание
    NORMAL	Проверка DTC завершена Cистема работает нормально
    ABNORMAL	Проверка DTC завершена Нарушения в работе системы
    INCOMPLETE	Проверка DTC не завершена Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Не применимо	Невозможно выполнить проверку DTC Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ

    УКАЗАНИЕ:

    1. Если результат проверки показывает NORMAL, система исправна.

    2. Если результат проверки показывает ABNORMAL, система неисправна.

    3. Если результат проверки показывает INCOMPLETE или N/A, выполните шаги [D] и [E].

14. Совершите поездку на автомобиле со скоростью не менее 40 км/час (25 миль в час) в течение 5 минут или более [D].


    ПРЕДОСТЕРЕЖЕНИЕ:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

    УКАЗАНИЕ:

    В том случае, если контрольную поездку приходится прервать (например, из-за дорожных условий), она может быть возобновлена.

15. Повторно проверьте результат проверки DTC [E].


    УКАЗАНИЕ:

    Если результатом проверки является состояние INCOMPLETE или N/A, выполните шаги [D] и [E] снова.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

1. Если одновременно с DTC P0116 выводятся коды DTC P0115, P0117 или P0118, возможно, имеется обрыв или короткое замыкание в цепи датчика температуры охлаждающей жидкости. В первую очередь выполните диагностику данных кодов DTC.

2. С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

3. Если выводится DTC, проверьте температуру охлаждающей жидкости двигателя, используя портативный диагностический прибор. Войдите в следующие меню: Powertrain / Engine / Data List / All Data / Coolant Temp. Если значение Coolant Temp меньше фактической температуры охлаждающей жидкости двигателя, возможно, неисправна цепь датчика температуры охлаждающей жидкости двигателя. В этом случае сначала проверьте жгуты проводов и разъемы (а также их подключение) между ECM и датчиком температуры охлаждающей жидкости двигателя.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Powertrain / Engine / DTC.


5. Считайте коды DTC.



   Результат

   Результат	Следующий шаг
   DTC P0116 выводится	А
   DTC P0116 и другие DTC выводятся	B

   УКАЗАНИЕ:

   Если отображаются какие-либо другие коды, помимо P0116, сначала выполните поиск неисправностей для данных DTC.

1. Проверьте термостат (температуру открывания термостата) (Нажмите здесь).


   УКАЗАНИЕ:

   Выполните "Послеремонтную проверку" после замены датчика температуры охлаждающей жидкости двигателя (Нажмите здесь).
