DTC P0037 Слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)

DTC P0038 Сильный ток в цепи управления подогревателем кислородного датчика (датчик 2 ряда 1)


ОПИСАНИЕ

См. DTC P0136 (Нажмите здесь).

УКАЗАНИЕ:
При регистрации любого из следующих кодов ECM переходит в аварийный режим работы. В аварийном режиме работы ЕСМ выключает подогреватель подогреваемого кислородного датчика. Аварийный режим работы продолжается до тех пор, пока зажигание не будет выключено.

Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi. dtc p0037 слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)


№ DTC
Условие обнаружения DTC
Неисправный участок
P0037
Ток подогревателя кислородного датчика составляет менее 0,3 A (логика диагностирования за 1 поездку).
  1. Обрыв в цепи подогревателя подогреваемого кислородного датчика (датчик 2)
  2. Подогреваемый кислородный датчик (датчик 2)
  3. Интегрированное реле № 1
  4. ECM
P0038
Ток подогревателя кислородного датчика составляет более 2 A (логика диагностирования за 1 поездку).
  1. Короткое замыкание в цепи подогревателя подогреваемого кислородного датчика (датчик 2)
  2. Подогреваемый кислородный датчик (датчик 2)
  3. Интегрированное реле № 1
  4. ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

В чувствительную часть подогреваемого кислородного датчика встроен циркониевый элемент, используемый для определения концентрации кислорода в отработавших газах. Если циркониевый элемент нагрет до необходимой температуры и разница между содержанием кислорода в воздухе, проходящем через внутреннюю и наружную часть датчика, велика, циркониевый элемент генерирует сигналы по напряжению. Для повышения способности циркониевого элемента более точно определять концентрацию кислорода блок ECM дополняет тепло отработавших газов, регулируя температуру нагревательного элемента, встроенного в датчик.
  1. Проверка рабочего диапазона подогревателя подогреваемого кислородного датчика (P0037 или P0038):
    1. ECM контролирует подачу тока к подогревателю подогреваемого кислородного датчика с целью проверки наличия неисправностей подогревателя.
      Если ток подогревателя выходит за пределы допустимого диапазона, точность сигнала подогреваемого кислородного датчика снижается. Если ток подогревателя подогреваемого кислородного датчика выходит за пределы допустимого диапазона, ECM определяет это как неисправность подогревателя датчика и регистрирует код DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Продолжительность работы
Непрерывно

ПРОВЕРОЧНАЯ ПОЕЗДКА


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi. dtc p0037 слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание и портативный диагностический прибор.
  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  4. Выключите зажигание и подождите не менее 30 секунд.
  5. Включите зажигание и портативный диагностический прибор [A].
  6. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут [B].
  7. На неподвижном автомобиле нажмите педаль акселератора и поддерживайте частоту вращения коленчатого вала 3000 об/мин в течение 1 минуты [C].
  8. Дайте двигателю не менее 5 мин поработать на холостом ходу [D].
  9. Войдите в следующие меню: Powertrain / Engine and ECT / DTC [E].
  10. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  11. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
  12. Введите DTC: P0037 или P0038.
  13. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Не применимо
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки показывает INCOMPLETE или N/A, повторно выполните шаги с [B] по [E].

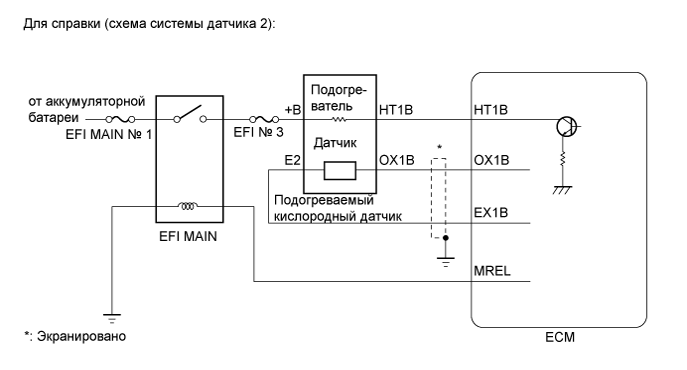

СХЕМА СОЕДИНЕНИЙ

См. DTC P0136 (Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
УКАЗАНИЕ:
  1. Датчиком 1 считается ближайший к двигателю датчик.
  2. Датчиком 2 считается наиболее удаленный от двигателя датчик.
  3. См. "Data List / Active Test [O2 Heater B1S2 и O2 Heater Curr Val B1S2] (стр. Нажмите здесь).
  4. Если параметр O2 Heater Curr Val B1S2 в списке Data List имеет значение, не равное 0 А, значит подогреватель включен.
  5. С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
  6. Изменяя объем впрыска с помощью функции Control the Injection Volume for A/F Sensor (измерение объема впрыска для датчика состава топливовоздушной смеси) в режиме активной диагностики, проконтролируйте выходное напряжение подогреваемого кислородного датчика (Нажмите здесь). Если при выполнении активной диагностики выходное напряжение датчика не меняется (отклик почти отсутствует), датчик может быть неисправен.
1.ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

  1. Проверьте подогреваемый кислородный датчик (Нажмите здесь).



NG
ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ПОДОГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА)


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi. dtc p0037 слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)

  1. Отсоедините разъем подогреваемого кислородного датчика.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E21-2 (+B) - масса
    		Зажигание включено
    		11 - 14 В

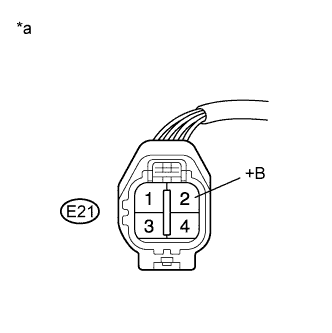

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к подогреваемому кислородному датчику)


NG
Перейдите к шагу 5
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК – ECM)

  1. Отсоедините разъем подогреваемого кислородного датчика.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E21-1 (HT1B) - E83-47 (HT1B)
    		Всегда
    		Менее 1 Ом
    E21-1 (HT1B) или E83-47 (HT1B) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0037 ИЛИ P0038)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание и подождите не менее 30 с.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

  1. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.


Результат
Результат
Следующий шаг
DTC не выводится
А
Выводится DTC P0037 или P0038
B


B
ЗАМЕНИТЕ ECM (Нажмите здесь)
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК - ИНТЕГРИРОВАННОЕ РЕЛЕ № 1)

  1. Отсоедините разъем подогреваемого кислородного датчика.

  1. Извлеките интегрированное реле № 1 из блока реле и распределительного блока моторного отсека в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E21-2 (+B) - 1A-8
    		Всегда
    		Менее 1 Ом
    E21-2 (+B) или 1A-8 - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ИНТЕГРИРОВАННОЕ РЕЛЕ № 1 (Нажмите здесь)
