dtc p0037 слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2). Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Управления Двигателем 2Gr-Fe. Camry ASV50 GSV50 ACV51

ОПИСАНИЕ

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ

ПРОВЕРОЧНАЯ ПОЕЗДКА

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ПОДОГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК – ECM)

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0037, P0038, P0057, P0058, P102D ИЛИ P105D)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК - ИНТЕГРИРОВАННОЕ РЕЛЕ № 1)

DTC P0037 Слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)

DTC P0038 Сильный ток в цепи управления подогревателем кислородного датчика (датчик 2 ряда 1)

DTC P0057 Слабый ток в цепи управления подогревателем кислородного датчика (ряд 2, датчик 2)

DTC P0058 Сильный ток в цепи управления подогревателем кислородного датчика (ряд 2, датчик 2)

DTC P102D Характеристики цепи подогревателя датчика O2 (заедание во включенном положении датчика 2 ряда 1)

DTC P105D Характеристики цепи подогревателя датчика O2 (заедание во включенном положении датчика 2 ряда 2)


ОПИСАНИЕ

См. DTC P0136 (Нажмите здесь).

УКАЗАНИЕ:
При регистрации любого из следующих кодов ECM переходит в аварийный режим работы. В аварийном режиме работы ЕСМ выключает подогреватель подогреваемого кислородного датчика. Аварийный режим работы продолжается до тех пор, пока зажигание не будет выключено.

Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi. dtc p0037 слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)


№ DTC
Условие обнаружения DTC
Неисправный участок
P0037
P0057
Во время работы подогревателя подогреваемого кислородного датчика ток подогревателя меньше заданной величины (логика диагностирования за 1 поездку).
  1. Обрыв в цепи подогревателя кислородного датчика (ряд 1, 2, датчик 2)
  2. Подогреваемый кислородный датчик (ряды 1, 2, датчик 2)
  3. Интегрированное реле № 1
  4. ECM
P0038
P0058
Ток подогревателя подогреваемого кислородного датчика достиг верхнего предела
(сигнал неисправности на входе контроля ограничителя тока гибридной ИС)
(логика диагностирования за 1 поездку).
  1. Короткое замыкание в цепи подогревателя кислородного датчика (ряд 1, 2, датчик 2)
  2. Подогреваемый кислородный датчик (ряды 1, 2, датчик 2)
  3. Интегрированное реле № 1
  4. ECM
P102D
P105D
Ток подогревателя подогреваемого кислородного датчика выше заданного уровня, когда подогреватель не работает (логика диагностирования за 1 поездку).
ECM

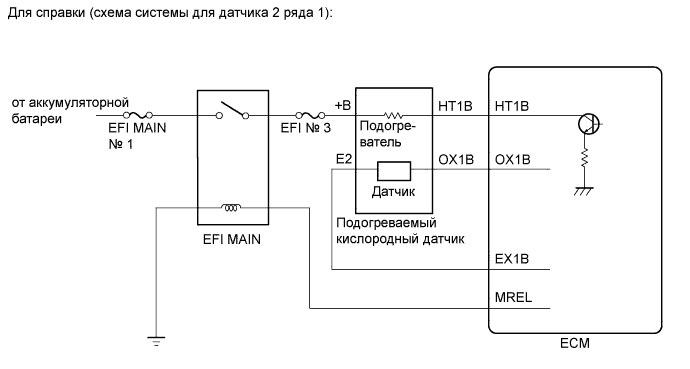

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

В чувствительную часть подогреваемого кислородного датчика встроен циркониевый элемент, используемый для определения концентрации кислорода в отработавших газах. Если циркониевый элемент нагрет до необходимой температуры и разница между содержанием кислорода в воздухе, проходящем через внутреннюю и наружную часть датчика, велика, циркониевый элемент генерирует сигналы по напряжению. Для повышения способности циркониевого элемента более точно определять концентрацию кислорода блок ECM дополняет тепло отработавших газов, регулируя температуру нагревательного элемента, встроенного в датчик.
  1. Проверка рабочего диапазона подогревателя подогреваемого кислородного датчика (P0037, P0038, P0057, P0058, P102D и P105D):
    1. ECM контролирует подачу тока к подогревателю подогреваемого кислородного датчика с целью проверки наличия неисправностей подогревателя.
      Если ток подогревателя выходит за пределы допустимого диапазона, точность сигнала подогреваемого кислородного датчика снижается. Если ток подогревателя подогреваемого кислородного датчика выходит за пределы допустимого диапазона, ECM определяет это как неисправность подогревателя датчика и регистрирует код DTC.


ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Продолжительность работы
Непрерывно

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ


P0037 и P0057
Время после включения подогревателя
10 с или более

P0038 и P0058
Время после включения подогревателя
10 с или более

P102D и P105D
Время после включения подогревателя
10 с или более

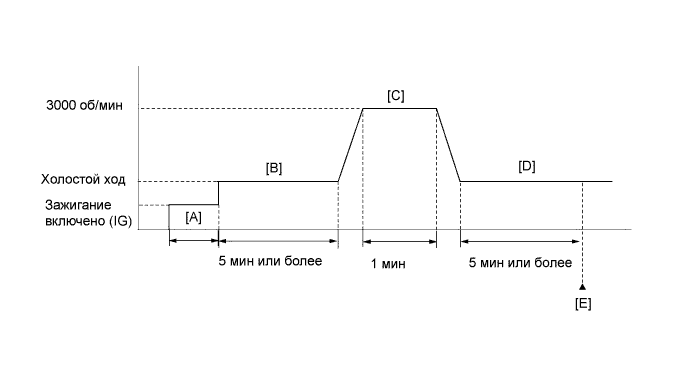

ПРОВЕРОЧНАЯ ПОЕЗДКА


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi. dtc p0037 слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание (IG) и портативный диагностический прибор.
  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  4. Выключите зажигание и подождите не менее 30 с.
  5. Включите зажигание (IG) и портативный диагностический прибор [A].
  6. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут [B].
  7. На неподвижном автомобиле нажмите педаль акселератора и поддерживайте частоту вращения коленчатого вала 3000 об/мин в течение 1 минуты [C].
  8. Дайте двигателю не менее 5 мин поработать на холостом ходу [D].
  9. Войдите в следующие меню: Powertrain / Engine / DTC [E].
  10. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  11. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.
  12. Введите DTC: P0037, P0038, P0057, P0058, P102D или P105D.
  13. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Не применимо
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки показывает INCOMPLETE или N/A, повторно выполните шаги с [B] по [E].

СХЕМА СОЕДИНЕНИЙ

См. DTC P0136 (Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
УКАЗАНИЕ:
  1. Рядом 1 считается ряд, содержащий цилиндр № 1*.
    *: Цилиндром № 1 считается цилиндр, который находится дальше всего от коробки передач.
  2. Рядом 2 считается ряд, в котором нет цилиндра № 1.
  3. Датчиком 1 считается ближайший к двигателю датчик.
  4. Датчиком 2 считается наиболее удаленный от двигателя датчик.
  5. См. "Data List / Active Test" [O2 Heater B1S2, O2 Heater B2S2, O2 Heater Curr Val B1S2 и O2 Heater Curr Val B2S2] (Нажмите здесь).
  6. Если в режиме Data List значения параметров "O2 Heater Curr Val B1S2" и "O2 Heater Curr Val B2S2" не равны 0 А, то подогреватели включены.
  7. С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
  8. Изменяя объем впрыскиваемого топлива с помощью функции Control the Injection Volume (контроль объема впрыска) в режиме Active Test, проконтролируйте выходное напряжение подогреваемого кислородного датчика (Нажмите здесь). Если при выполнении активной диагностики выходное напряжение датчика не меняется (отклик почти отсутствует), датчик может быть неисправен.
1.ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

  1. Проверьте подогреваемый кислородный датчик (Нажмите здесь).



NG
ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ПОДОГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА)


  1. Отсоедините разъем подогреваемого кислородного датчика.


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi. dtc p0037 слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:

    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E22-2 (+B) - масса
    		Выключатель зажигания в состоянии ON (ВКЛ) (IG)
    		11 - 14 В
    E20-2 (+B) - масса
    		Выключатель зажигания в состоянии ON (ВКЛ) (IG)
    		11 - 14 В

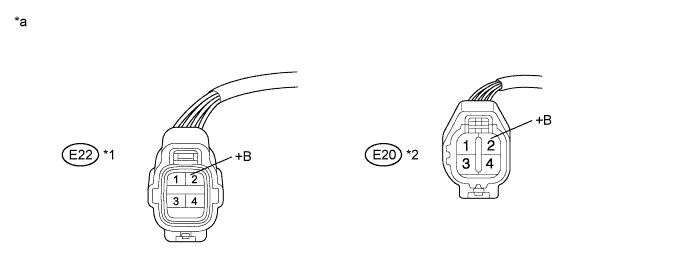

    Обозначения на рисунке
    *1
    		Ряд 1
    		*2
    		Ряд 2
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к подогреваемому кислородному датчику)
    		-
    		-


NG
Перейдите к шагу 5
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК – ECM)

  1. Отсоедините разъем подогреваемого кислородного датчика.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E22-1 (HT1B) - E26-28 (HT1B)
    		Всегда
    		Менее 1 Ом
    E20-1 (HT2B) - E26-22 (HT2B)
    		Всегда
    		Менее 1 Ом
    E22-1 (HT1B) или E26-28 (HT1B) - масса
    		Всегда
    		10 кОм или более
    E20-1 (HT2B) или E26-22 (HT2B) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0037, P0038, P0057, P0058, P102D ИЛИ P105D)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание и подождите не менее 30 с.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

  1. Войдите в следующие меню: Powertrain / Engine / DTC.

  1. Считайте коды DTC.


Результат
Результат
Следующий шаг
DTC не выводится
А
Выводится DTC P0037, P0038, P0057, P0058, P102D или P105D
B


B
ЗАМЕНИТЕ ECM (Нажмите здесь)
А

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК - ИНТЕГРИРОВАННОЕ РЕЛЕ № 1)

  1. Отсоедините разъем подогреваемого кислородного датчика.

  1. Извлеките интегрированное реле № 1 из блока реле и распределительного блока моторного отсека в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E22-2 (+B) - 1A-8
    		Всегда
    		Менее 1 Ом
    E20-2 (+B) - 1A-8
    		Всегда
    		Менее 1 Ом
    E22-2 (+B) или 1A-8 - масса
    		Всегда
    		10 кОм или более
    E20-2 (+B) или 1A-8 - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ИНТЕГРИРОВАННОЕ РЕЛЕ № 1 (Нажмите здесь)
