DTC P0115 Неисправность в цепи датчика температуры охлаждающей жидкости

DTC P0117 Низкий уровень сигнала на входе цепи датчика температуры охлаждающей жидкости

DTC P0118 Высокий уровень сигнала на входе цепи датчика температуры охлаждающей жидкости


ОПИСАНИЕ

В датчик температуры охлаждающей жидкости встроен термистор, сопротивление которого изменяется в соответствии с изменением температуры охлаждающей жидкости. Конструкция датчика и способ его подключения к ECM такие же, как и у датчика температуры воздуха на впуске.
УКАЗАНИЕ:
При регистрации DTC P0115, P0117 или P0118 ECM переходит в аварийный режим работы. Во время работы в аварийном режиме ЕСМ принимает в расчет значение температуры охлаждающей жидкости, равное 80°C (176°F). Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0115
Обрыв или короткое замыкание в цепи датчика температуры охлаждающей жидкости в течение 0,5 с (логика диагностирования за 1 поездку).
  1. Обрыв или короткое замыкание в цепи датчика температуры охлаждающей жидкости
  2. Датчик температуры охлаждающей жидкости
  3. ECM
P0117
Короткое замыкание в цепи датчика температуры охлаждающей жидкости в течение 0,5 с (логика диагностирования за 1 поездку).
  1. Короткое замыкание в цепи датчика температуры охлаждающей жидкости
  2. Датчик температуры охлаждающей жидкости
  3. ECM
P0118
Обрыв в цепи датчика температуры охлаждающей жидкости в течение 0,5 с (логика диагностирования за 1 поездку).
  1. Обрыв в цепи датчика температуры охлаждающей жидкости
  2. Датчик температуры охлаждающей жидкости
  3. ECM
УКАЗАНИЕ:
Если выводятся какие-либо из этих DTC, проверьте температуру охлаждающей жидкости двигателя, используя портативный диагностический прибор. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Coolant Temp.

Отображаемая температура
Неисправность
-40°C (-40°F)
Обрыв цепи
140°C (284°F)
Короткое замыкание

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Датчик температуры охлаждающей жидкости применяется для измерения температуры охлаждающей жидкости. В датчик температуры охлаждающей жидкости встроен термистор, сопротивление которого изменяется в зависимости от температуры охлаждающей жидкости. При понижении температуры охлаждающей жидкости сопротивление термистора увеличивается. Когда температура повышается, сопротивление падает. Изменение сопротивления приводит к изменению выходного напряжения датчика. ECM контролирует напряжение датчика и использует его значения для вычисления температуры охлаждающей жидкости. Если выходное напряжение датчика выходит за пределы диапазона допустимых значений, ECM определяет это как неисправность цепи датчика температуры охлаждающей жидкости и регистрирует DTC.
Пример:
Если выходное напряжение датчика превышает 4,91 В в течение не менее 0,5 с, ECM определяет, что в цепи датчика температуры охлаждающей жидкости имеется обрыв, и регистрирует код DTC P0118. И наоборот, если выходное напряжение составляет менее 0,14 В в течение более 0,5 с, ECM определяет, что в цепи датчика ECT имеется короткое замыкание, и регистрирует код DTC P0117.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Продолжительность работы
Непрерывно

ПРОВЕРОЧНАЯ ПОЕЗДКА

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание и портативный диагностический прибор.
  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  4. Выключите зажигание и подождите не менее 30 секунд.
  5. Включите зажигание и портативный диагностический прибор.
  6. Подождите не менее 0,5 с.
  7. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.
  8. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  9. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
  10. Введите DTC: P0115, P0117 или P0118.
  11. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Не применимо
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки показывает INCOMPLETE или N/A, выполните поездку в проверочном режиме и снова проверьте результат проверки DTC.

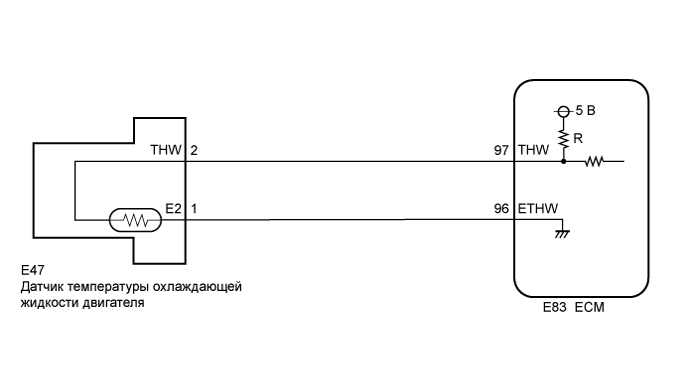

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi. dtc p0115 неисправность в цепи датчика температуры охлаждающей жидкости


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
  2. Если сохранен код DTC P0117, убедитесь в том, что двигатель не перегрет (код DTC P0117 может быть сохранен в результате перегрева двигателя).
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Coolant Temp.

  1. Считайте значение, отображенное на диагностическом приборе.

    Номинальное значение:
    От 75°C до 100°C (от 167°F до 212°F) при прогретом двигателе.

    Результат
    Результат
    		Следующий шаг
    -40°C (-40°F)
    		А
    140°C (284°F)
    		B
    От 75°C до 100°C (от 167°F до 212°F)
    		C
    УКАЗАНИЕ:
    1. При наличии обрыва в данной цепи портативный диагностический прибор указывает температуру -40°C (-40°F).
    2. При наличии короткого замыкания в данной цепи портативный диагностический прибор показывает температуру 140°C (284°F).


B
Перейдите к шагу 4

C
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
А


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ЖГУТЕ ПРОВОДОВ)


  1. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi. dtc p0115 неисправность в цепи датчика температуры охлаждающей жидкости

  1. Соедините контакты 1 (E2) и 2 (THW) разъема датчика температуры охлаждающей жидкости со стороны жгута проводов.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Coolant Temp.

  1. Считайте значение, отображенное на диагностическом приборе.

    Номинальная величина:
    140°C (284°F)

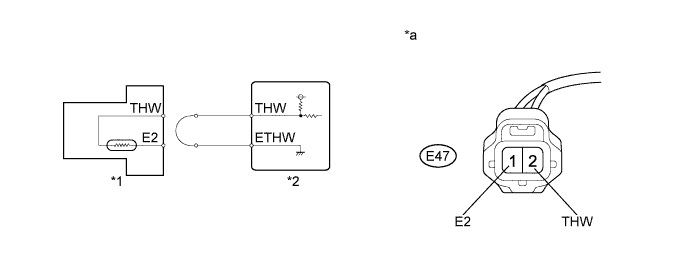

    Обозначения на рисунке
    *1
    		Датчик температуры охлаждающей жидкости двигателя
    		*2
    		ECM
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к датчику температуры охлаждающей жидкости)
    		-
    		-


NG
Перейдите к шагу 3
OK

ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (Нажмите здесь)

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ – ECM)

  1. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E47-2 (THW) - E83-97 (THW)
    		Всегда
    		Менее 1 Ом
    E47-1 (E2) - E83-96 (ETHW)
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)

4.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ В ЖГУТЕ ПРОВОДОВ)


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi. dtc p0115 неисправность в цепи датчика температуры охлаждающей жидкости

  1. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Coolant Temp.

  1. Считайте значение, отображенное на диагностическом приборе.

    Номинальное значение:
    -40°C (-40°F)

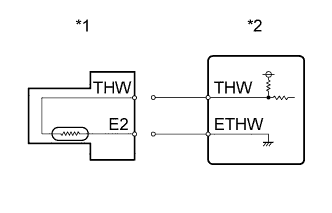

    Обозначения на рисунке
    *1
    		Датчик температуры охлаждающей жидкости двигателя
    *2
    		ECM


NG
Перейдите к шагу 5
OK

ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (Нажмите здесь)

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ – ECM)

  1. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Подключение диагностического прибора
    		Условие
    		Заданные условия
    E47-2 (THW) или E83-97 (THW) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)
