Система Sfi -- Данные Фиксированного Набора Параметров |
| ОПИСАНИЕ |
- Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей данные фиксированного набора параметров позволяют определить, двигался автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и т.д.
- УКАЗАНИЕ:
- Если неисправность не удается сымитировать, несмотря на обнаружение кода DTC, проверьте данные фиксированного набора параметров.

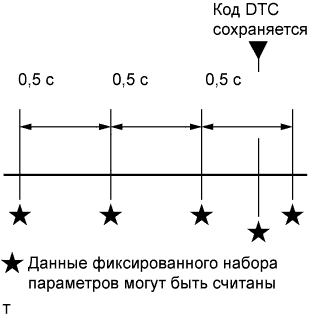

ECM регистрирует состояние автомобиля в виде данных фиксированного набора параметров каждые 0,5 секунды. С помощью портативного диагностического прибора можно проверить пять отдельных блоков данных фиксированного набора параметров.
- 3 блока данных до регистрации кода DTC.
- 1 блок данных на момент регистрации кода DTC.
- 1 блок данных после регистрации кода DTC.
- Вышеуказанные блоки данных могут быть использованы для имитации состояния автомобиля на момент возникновении неисправности. Эти данные могут быть полезны при установлении причины неисправности и при принятии решения, была ли она временной или нет.
| ОЖИДАЮЩИЕ ОБРАБОТКИ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ |
- УКАЗАНИЕ:

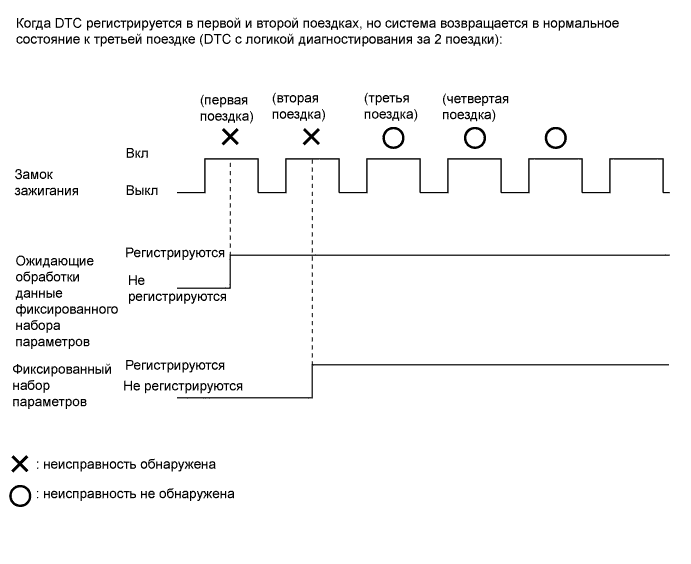

- Ожидающие обработки данные фиксированного набора параметров запоминаются, если код DTC с логикой диагностирования за 2 поездки впервые регистрируется во время первой поездки.
Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Войдите в следующие меню: Powertrain / Engine and ECT / DTC.
Выберите код DTC, чтобы вывести на экран соответствующие ему данные фиксированного набора параметров, ожидающие обработки.
- УКАЗАНИЕ:
- Ожидающие обработки данные фиксированного набора параметров удаляются при выполнении одного из следующих условий.
- Удалите DTC с помощью портативного диагностического прибора.
- Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.
- После восстановления нормальных условий был проведено 40 ездок с полностью разогретым двигателем. (Ожидающие обработки данные фиксированного набора параметров не будут удалены только за счет восстановления нормальных условий.)

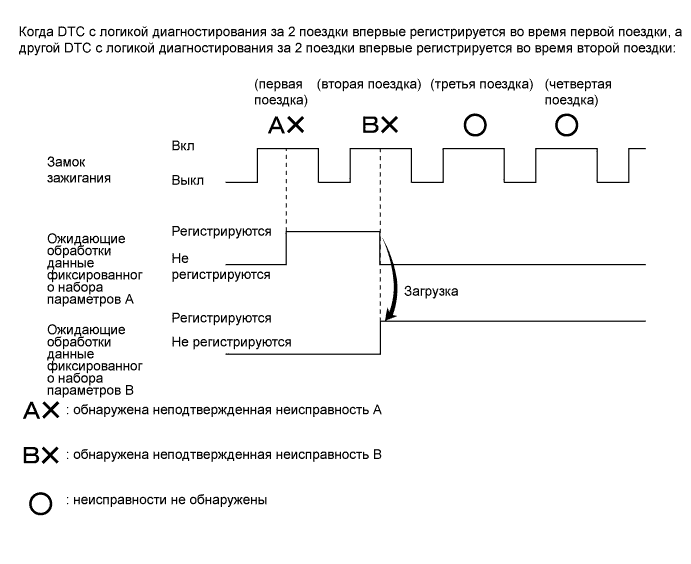

- Если при уже хранящихся в памяти и ожидающих обработки данных фиксированного набора параметров код DTC с логикой диагностирования за 2 поездки впервые регистрируется во время первой поездки, хранящиеся в памяти старые данные заменяются новыми данными фиксированного набора параметров, ожидающими обработки.
| ФИКСИРОВАННЫЙ НАБОР ПАРАМЕТРОВ |
