Передний тормоз снятие. Camry ASV50
СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО
СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ
ОТСОЕДИНИТЕ ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ
СНИМИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ДИСКОВОГО ТОРМОЗА В СБОРЕ
СНИМИТЕ КОМПЛЕКТ КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА
СНИМИТЕ КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ПЕРЕДНЕГО ТОРМОЗА
СНИМИТЕ КОМПЛЕКТ ДЛЯ ПОДГОНКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА
СНИМИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА
СНИМИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА № 2
СНИМИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА
СНИМИТЕ ТОРМОЗНУЮ СКОБУ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА
СНИМИТЕ ЗАЩИТНЫЙ ЧЕХОЛ ВТУЛКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА
СНИМИТЕ ПЕРЕДНИЙ ДИСК
Передний Тормоз -- Снятие |
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
- Ниже описан порядок работ для левой стороны.
| 1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО |
| 2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ |
- ПРИМЕЧАНИЕ:
- При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.
| 3. ОТСОЕДИНИТЕ ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ |

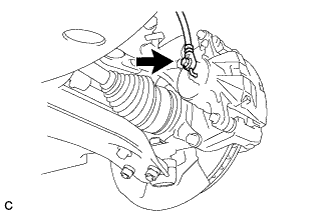

Снимите пустотелый соединительный болт-штуцер и прокладку, а затем отсоедините гибкий шланг переднего тормоза от колесного тормозного цилиндра дискового тормоза в сборе.
| 4. СНИМИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ДИСКОВОГО ТОРМОЗА В СБОРЕ |

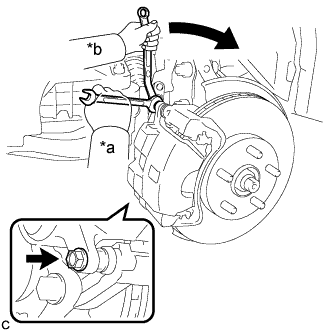

Зафиксируйте направляющий палец цилиндра переднего дискового тормоза, выверните 2 болта и снимите колесный тормозной цилиндр дискового тормоза в сборе.
Обозначения на рисунке*a
| Удерживайте
|
*b
| Поверните
|
| 5. СНИМИТЕ КОМПЛЕКТ КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |

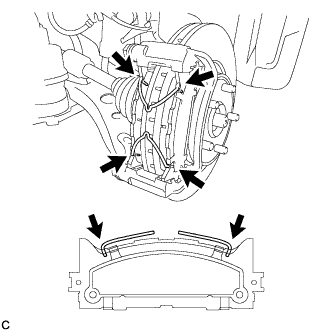

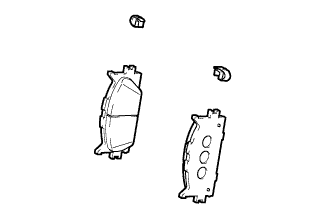

Снимите 2 пружины противоскрипных пластин с тормозных колодок переднего дискового тормоза.
Снимите 2 тормозные колодки переднего дискового тормоза с комплектом передних противоскрипных пластин с колесного тормозного цилиндра переднего дискового тормоза в сборе.
| 6. СНИМИТЕ КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ПЕРЕДНЕГО ТОРМОЗА |

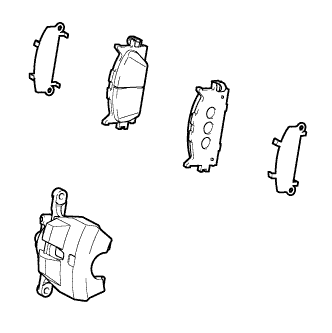

Снимите противоскрипную пластину переднего дискового тормоза с каждой тормозной колодки переднего дискового тормоза.
Снимите пластину-индикатор износа колодки переднего дискового тормоза с каждой тормозной колодки переднего дискового тормоза.
| 7. СНИМИТЕ КОМПЛЕКТ ДЛЯ ПОДГОНКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |

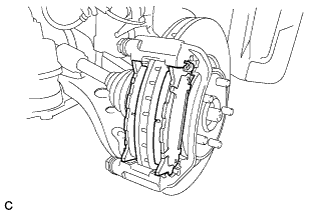

Снимите 2 опорные пластины тормозных колодок переднего дискового тормоза № 1 и 2 опорные пластины тормозных колодок переднего дискового тормоза № 2 с тормозной скобы переднего дискового тормоза.
Обозначения на рисунке*1
| Опорная пластина тормозных колодок переднего дискового тормоза № 1
|
*2
| Опорная пластина тормозных колодок переднего дискового тормоза № 2
|
- ПРИМЕЧАНИЕ:
- Каждая опорная пластина колодки переднего дискового тормоза имеет определенную форму. Обязательно нанесите идентификационные метки на все опорные пластины тормозных колодок переднего дискового тормоза с тем, чтобы их можно было установить в первоначальные положения.
| 8. СНИМИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |

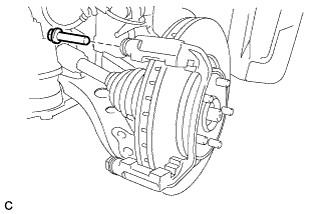

Снимите направляющий палец цилиндра переднего дискового тормоза с тормозной скобы переднего дискового тормоза.
| 9. СНИМИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА № 2 |
Снимите направляющий палец цилиндра переднего дискового тормоза № 2 с тормозной скобы переднего дискового тормоза.
| 10. СНИМИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |

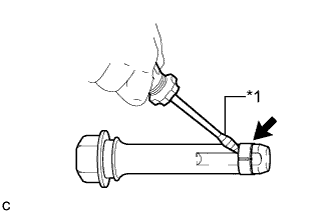

С помощью отвертки с обернутым виниловой изоляционной лентой жалом снимите направляющую втулку цилиндра переднего дискового тормозного механизма с направляющего пальца цилиндра переднего дискового тормоза № 2.
Обозначения на рисунке*1
| Виниловая лента
|
- ПРИМЕЧАНИЕ:
- Старайтесь не повредить направляющий палец цилиндра переднего дискового тормозного механизма № 2.
| 11. СНИМИТЕ ТОРМОЗНУЮ СКОБУ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |

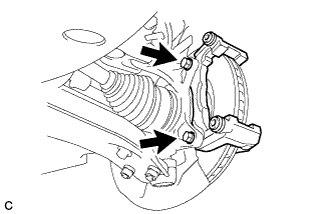

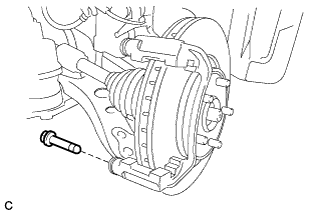

Выверните 2 болта и снимите тормозную скобу переднего дискового тормоза с поворотного кулака.
| 12. СНИМИТЕ ЗАЩИТНЫЙ ЧЕХОЛ ВТУЛКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |

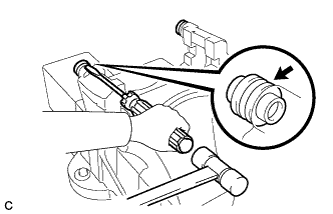

Зажмите тормозную скобу переднего дискового тормоза в тисках.
Снимите 2 защитных чехла втулок переднего дискового тормоза с помощью отвертки и пластмассового молотка.
| 13. СНИМИТЕ ПЕРЕДНИЙ ДИСК |
Нанесите сборочные метки на передний диск и ступицу полуоси.
Обозначения на рисунке*a
| Метка
|
Снимите передний диск.
