Передний тормоз установка. Camry ASV50

Совместите метки на переднем диске и ступице колеса и установите передний диск.

ПРИМЕЧАНИЕ:

В случае замены переднего тормозного диска новым выберите такое положение установки, в котором диск будет иметь минимальное биение.

Зажмите тормозную скобу переднего дискового тормоза в тисках.

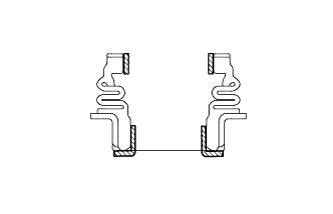

Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности 2 новых защитных чехлов втулок переднего дискового тормоза.

Обозначения на рисунке

Гликолевая консистентная смазка на основе литиевого мыла

УКАЗАНИЕ:

Нанесите не менее 0,3 г (0,01 унции) гликолевой консистентной смазки на основе литиевого мыла на каждый защитный чехол втулки переднего дискового тормоза.

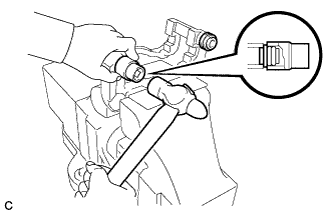

С помощью торцевого ключа (19 мм) и молотка установите 2 защитных чехла втулок переднего дискового тормоза на тормозную скобу переднего дискового тормоза.

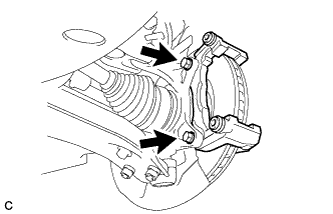

Установите тормозную скобу переднего дискового тормоза на поворотный кулак и закрепите ее 2 болтами.

Момент затяжки:

107 N*m{1090 kgf*cm, 79 ft.*lbf}

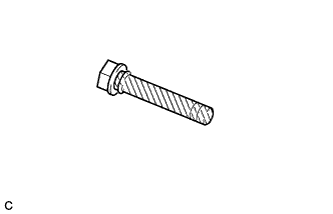

Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на контактную поверхность направляющего пальца цилиндра переднего дискового тормоза № 2.

Обозначения на рисунке

Гликолевая консистентная смазка на основе литиевого мыла

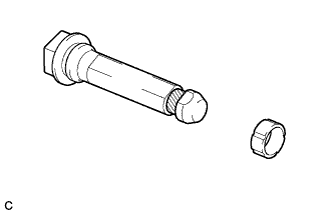

Установите новую направляющую втулку цилиндра переднего дискового тормоза на направляющий палец цилиндра переднего дискового тормозного механизма № 2.

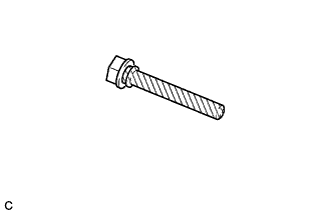

Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на поверхности трения и уплотнения направляющего пальца цилиндра переднего дискового тормоза № 2.

Обозначения на рисунке

Гликолевая консистентная смазка на основе литиевого мыла

Установите направляющий палец цилиндра переднего дискового тормоза № 2 на тормозную скобу переднего дискового тормоза.

Вставьте направляющий палец цилиндра переднего дискового тормоза № 2 в защитный чехол втулки переднего дискового тормоза, чтобы ввести их в зацепление.

Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на поверхности трения и уплотнения направляющего пальца цилиндра переднего дискового тормоза.

Обозначения на рисунке

Гликолевая консистентная смазка на основе литиевого мыла

Установите направляющий палец цилиндра переднего дискового тормоза на тормозную скобу переднего дискового тормоза.

Вставьте направляющий палец цилиндра переднего дискового тормоза в защитный чехол втулки переднего дискового тормоза, чтобы ввести их в зацепление.

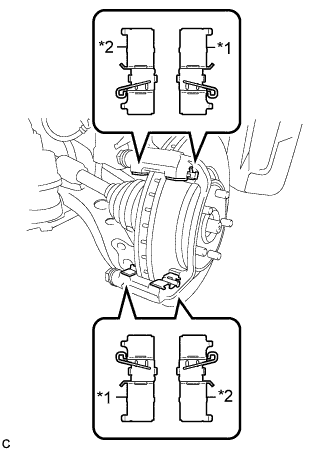

Установите 2 опорные пластины тормозных колодок переднего дискового тормоза № 1 и 2 опорные пластины тормозных колодок переднего дискового тормоза № 2 на тормозную скобу переднего дискового тормоза.

ПРИМЕЧАНИЕ:

Все опорные пластины тормозных колодок переднего дискового тормоза должны устанавливаться в надлежащих местах с соблюдением правильной ориентации.

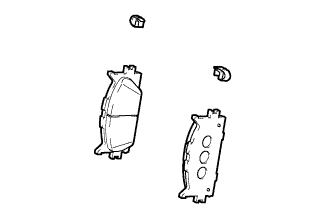

Установите пластину-индикатор износа колодки переднего дискового тормоза на каждую тормозную колодку переднего дискового тормоза.

ПРИМЕЧАНИЕ:

Соблюдайте правильные положение и направление установки каждой пластины-индикатора износа колодки переднего дискового тормоза.

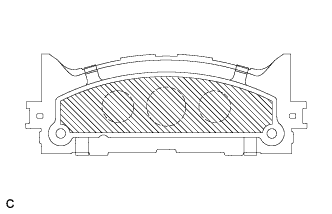

Нанесите консистентную смазку для тормозных дисков на внутренние поверхности каждой противоскрипной пластины переднего дискового тормоза, как показано на рисунке.

Обозначения на рисунке

Консистентная смазка для тормозных дисков

Установите противоскрипные пластины переднего дискового тормоза на каждую тормозную колодку переднего дискового тормоза.

ПРИМЕЧАНИЕ:

1. Противоскрипные пластины переднего дискового тормоза должны устанавливаться в надлежащих местах с соблюдением ориентации.

2. Допускается незначительное выступание консистентной смазки для тормозных дисков в месте установки противоскрипной пластины переднего дискового тормоза.

3. Убедитесь, что смазка не попала на фрикционные накладки.

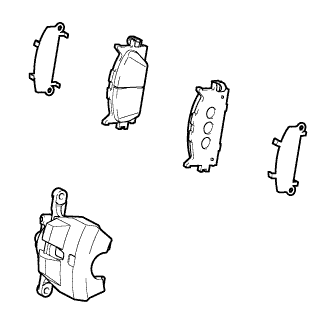

Установите 2 тормозных колодки с комплектом противоскрипных пластин на тормозную скобу переднего дискового тормоза.

ПРИМЕЧАНИЕ:

На трущихся поверхностях колодок дискового тормоза и переднего тормозного диска не должно быть следов смазки или масла.

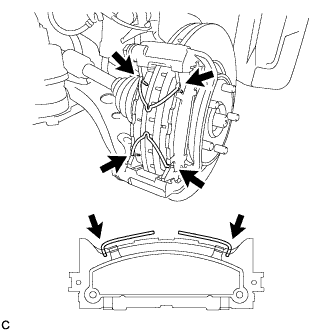

Установите 2 пружины противоскрипных пластин на тормозные колодки переднего дискового тормоза.

ПРИМЕЧАНИЕ:

1. При замене тормозных колодок переднего дискового тормоза новыми одновременно должны заменяться противоскрипные пружины.

2. Обязательно устанавливайте пружины противоскрипных пластин в установочные отверстия колодок переднего дискового тормоза до упора.

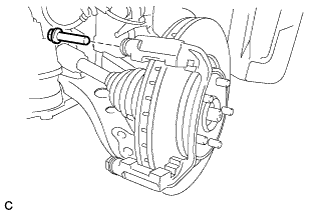

Удерживая направляющий палец цилиндра переднего дискового тормоза, установите цилиндр переднего дискового тормоза в сборе на тормозную скобу переднего дискового тормоза и закрепите его 2 болтами.

Момент затяжки:

34 N*m{350 kgf*cm, 25 ft.*lbf}

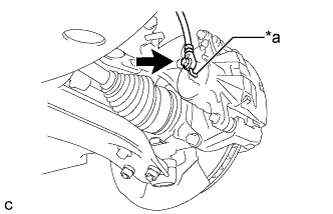

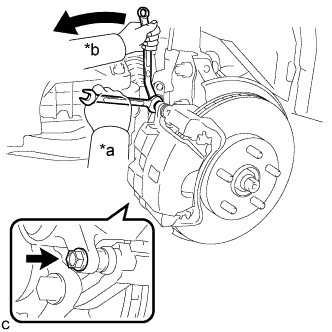

Подсоедините гибкий шланг переднего тормоза к колесному тормозному цилиндру переднего дискового тормоза в сборе с помощью соединительного болта-штуцера и новой прокладки.

Момент затяжки:

29 N*m{300 kgf*cm, 22 ft.*lbf}

ПРИМЕЧАНИЕ:

Надежно установите замок гибкого шланга в отверстие замка цилиндра переднего дискового тормоза.
