Передний Тормоз -- Повторная Сборка



1. ВРЕМЕННО ЗАКРЕПИТЕ ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА
УКАЗАНИЕ:
После удаления воздуха полностью затяните прокачной штуцер переднего дискового тормоза.


2. УСТАНОВИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА


3. УСТАНОВИТЕ УПЛОТНЕНИЕ ПОРШНЯ


    Camry ASV50 GSV50 ACV51

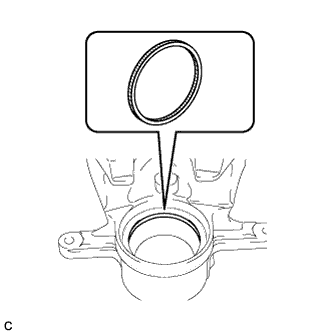

  1. Нанесите тонкий слой гликолевой смазки на основе литиевого мыла по всей окружности нового уплотнения поршня.

    Обозначения на рисунке
    Camry ASV50 GSV50 ACV51
    		Гликолевая консистентная смазка на основе литиевого мыла

  1. Установите уплотнение поршня на тормозной цилиндр переднего дискового тормоза.

    ПРИМЕЧАНИЕ:
    Надежно установите уплотнение поршня в канавку в тормозном цилиндре переднего дискового тормоза.


4. УСТАНОВИТЕ ПОРШЕНЬ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Передний тормоз повторная сборка

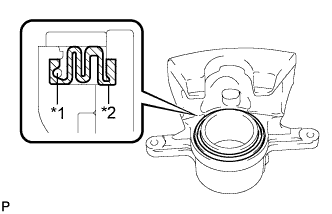

  1. Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности нового защитного колпачка тормозного цилиндра.

    Обозначения на рисунке
    *1
    		Защитный колпачок цилиндра
    *2
    		Поршень тормозного цилиндра переднего дискового тормоза
    Camry ASV50 GSV50 ACV51
    		Гликолевая консистентная смазка на основе литиевого мыла

  1. Установите защитный колпачок цилиндра на поршень переднего дискового тормоза.

  1. Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на контактные поверхности поршня тормозного цилиндра переднего дискового тормоза и установите поршень в колесный тормозной цилиндр переднего дискового тормоза в сборе.

    ПРИМЕЧАНИЕ:
    Устанавливайте поршень аккуратно.


5. УСТАНОВИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Передний тормоз повторная сборка

  1. Установите защитный колпачок цилиндра на цилиндр переднего дискового тормоза.

    Обозначения на рисунке
    *1
    		Установочное кольцо поршня тормозного цилиндра переднего дискового тормоза
    *2
    		Защитный колпачок цилиндра
    ПРИМЕЧАНИЕ:
    Надежно установите защитный колпачок в канавку тормозного цилиндра переднего дискового тормоза в сборе и поршня тормозного цилиндра переднего дискового тормоза.


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Передний тормоз повторная сборка

  1. С помощью отвертки установите новое установочное кольцо поршня цилиндра переднего дискового тормоза.

    Обозначения на рисунке
    *1
    		Виниловая лента
    ПРИМЕЧАНИЕ:
    1. Надежно закрепите установочное кольцо поршня тормозного цилиндра переднего дискового тормоза в наружной канавке защитного колпачка цилиндра.
    2. Старайтесь не повредить защитный колпачок цилиндра.
