Передний тормоз разборка. Camry ASV50

Тормоза. Camry ASV50 GSV50 ACV51
Тормоз (Передний). Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА

  2. СНИМИТЕ ПОРШЕНЬ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

  3. СНИМИТЕ УПЛОТНЕНИЕ ПОРШНЯ

  4. СНИМИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

  5. СНИМИТЕ ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

Передний Тормоз -- Разборка



1. СНИМИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Передний тормоз разборка

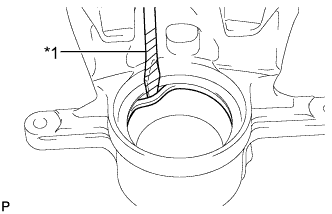

  1. С помощью отвертки с обернутым виниловой лентой концом снимите установочное кольцо поршня цилиндра переднего дискового тормоза и защитный колпачок тормозного цилиндра с колесного тормозного цилиндра дискового тормоза в сборе.

    Обозначения на рисунке
    *1
    		Виниловая лента
    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить колесный тормозной цилиндр переднего дискового тормоза или поршень этого цилиндра.


2. СНИМИТЕ ПОРШЕНЬ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

  1. Поместите кусок ткани между поршнем тормозного цилиндра переднего дискового тормоза и колесным тормозным цилиндром переднего дискового тормоза в сборе.



    Camry ASV50 GSV50 ACV51

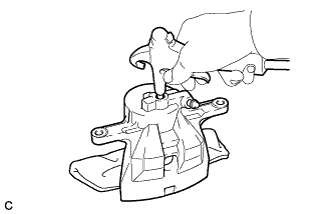

  1. Используя сжатый воздух, извлеките поршень из цилиндра переднего дискового тормоза в сборе.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Никогда не располагайте пальцы перед поршнем тормозного цилиндра переднего дискового тормоза при использовании сжатого воздуха.
    ПРИМЕЧАНИЕ:
    Не допускайте разбрызгивания тормозной жидкости.


3. СНИМИТЕ УПЛОТНЕНИЕ ПОРШНЯ


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Передний тормоз разборка

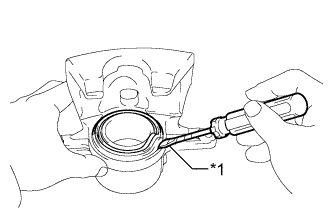

  1. С помощью отвертки с обернутым виниловой лентой концом снимите уплотнение поршня с колесного тормозного цилиндра переднего дискового тормоза в сборе.

    Обозначения на рисунке
    *1
    		Виниловая лента
    ПРИМЕЧАНИЕ:
    Старайтесь не повредить канавку уплотнения поршня и внутреннюю поверхность колесного тормозного цилиндра переднего дискового тормоза.


4. СНИМИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА


5. СНИМИТЕ ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА
