Передний Тормоз -- Проверка



1. ПРОВЕРЬТЕ ТОРМОЗНОЙ ЦИЛИНДР И ПОРШЕНЬ

  1. Убедитесь в отсутствии ржавчины и задиров на поршне и в отверстии тормозного цилиндра переднего дискового тормоза. При необходимости замените колесный тормозной цилиндр переднего дискового тормоза в сборе и/или поршень тормозного цилиндра.



2. ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Передний тормоз проверка

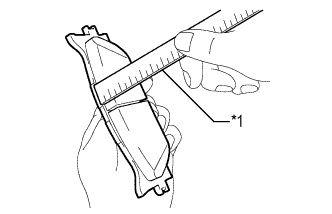

  1. С помощью линейки измерьте толщину фрикционной накладки тормозной колодки.

    Обозначения на рисунке
    *1
    		Линейка
    Номинальная толщина:
    12,0 мм (0,472 дюйма)
    Минимально допустимая толщина:
    1,0 мм (0,0394 дюйма)
    Если толщина фрикционной накладки тормозной колодки меньше минимально допустимой, замените передние тормозные колодки.
    УКАЗАНИЕ:
    При замене тормозных колодок переднего дискового тормоза обязательно проверьте износ переднего диска.


3. ПРОВЕРЬТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

  1. Убедитесь, что опорные пластины тормозных колодок переднего дискового тормоза достаточно упруги, не деформированы, не имеют трещин и признаков износа, а также полностью очищены от ржавчины и грязи.
    При необходимости замените опорные пластины колодок переднего дискового тормоза.



4. ПРОВЕРЬТЕ ТОЛЩИНУ ДИСКА


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Передний тормоз проверка

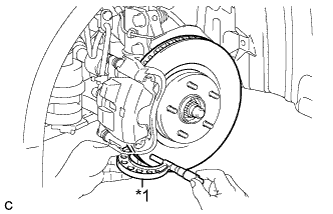

  1. С помощью микрометра измерьте толщину диска.

    Обозначения на рисунке
    *1
    		Микрометр
    Номинальная толщина:
    28,0 мм (1,10 дюйма)
    Минимально допустимая толщина:
    25,0 мм (0,984 дюйма)
    Если толщина диска меньше минимально допустимого значения, замените передний диск.


5. ПРОВЕРЬТЕ БИЕНИЕ ДИСКА

  1. Проверьте люфт подшипника ступицы переднего колеса и биение ступицы переднего колеса (Нажмите здесь).



    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Передний тормоз проверка

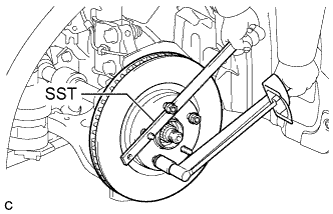

  1. Зафиксировав диск с помощью SST, закрепите диск 5 гайками.

    SST
    09330-00021
    Момент затяжки:
    103 N*m{1049 kgf*cm, 76 ft.*lbf}


    Camry ASV50 GSV50 ACV51.Тормоз (Передний).Передний Тормоз.Передний тормоз проверка

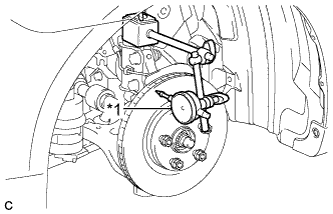

  1. С помощью индикатора часового типа измерьте биение диска на расстоянии 10 мм (0,394 дюйма) от внешней кромки переднего диска.

    Обозначения на рисунке
    *1
    		Индикатор часового типа
    Максимально допустимое биение диска:
    0,05 мм (0,00197 дюйма)
    ПРИМЕЧАНИЕ:
    Не подносите магнит индикатора часового типа к ступице колеса и датчику частоты вращения.
    Если биение превышает максимально допустимое значение, измените положение установки диска для уменьшения биения. Если биение превышает максимально допустимую величину даже после изменения положения установки, отшлифуйте передний диск. Если толщина переднего диска меньше минимально допустимого значения, замените передний диск.

  1. Отверните 5 гаек и снимите передний диск.
