Датчик Частоты Вращения -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ |
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 3. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ |
Отверните 2 гайки и снимите крышку двигателя № 1.
 |
| 4. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.
 |
| 5. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.
 |
| 6. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
Отсоедините разъем электровакуумного клапана.
 |
Отсоедините 2 вакуумных шланга электровакуумного клапана.
Отсоедините шланг продувочного трубопровода от 2 зажимов.
Отсоедините разъем датчика массового расхода воздуха.
Отсоедините зажим жгута проводов.
Ослабьте 2 болта и снимите крышку воздушного фильтра.
Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.
 |
Зажмите хомут шланга воздушного фильтра, как показано на рисунке, и отсоедините крышку воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.
Обозначения на рисунке *1 Зажим шланга воздушного фильтра
 |
Извлеките фильтрующий элемент воздушного фильтра в сборе из корпуса воздушного фильтра.
| 7. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
Отсоедините зажим жгута проводов.
 |
Выверните 3 болта и снимите корпус воздушного фильтра в сборе.
| 8. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ |
Ослабьте гайку и отсоедините провод от положительного (+) вывода аккумуляторной батареи.
Ослабьте гайку, выверните болт и снимите прижимную планку аккумуляторной батареи.
 |
Снимите аккумуляторную батарею с лотка аккумуляторной батареи.
| 9. СНИМИТЕ ЛОТОК АККУМУЛЯТОРНОЙ БАТАРЕИ |
Снимите лоток аккумуляторной батареи с кузова.
| 10. СНИМИТЕ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ NT |

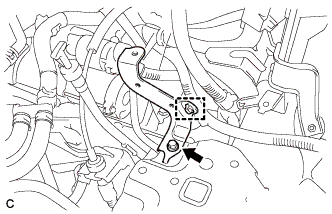

Отсоедините зажим жгута проводов от кронштейна зажима жгута проводов.
 |
Выверните болт и снимите с корпуса кронштейн зажима жгута проводов.

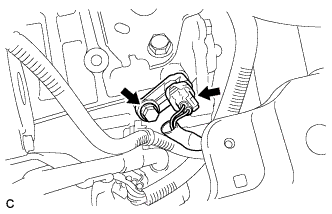

Отсоедините разъем от датчика частоты вращения NТ.
 |
Выверните болт и снимите датчик частоты вращения NТ с автоматической трансмиссии.
- ПРИМЕЧАНИЕ:
- Для крепления датчика можно использовать болты различного типа. Если использовался болт с предварительно нанесенным покрытием, замените его новым.
Снимите кольцевое уплотнение с датчика частоты вращения NT.
| 11. СНИМИТЕ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ NC |

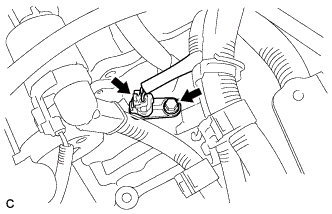

Отсоедините разъем от датчика частоты вращения NC.
 |
Выверните болт и снимите датчик частоты вращения NC с автоматической трансмиссии.
Снимите кольцевое уплотнение с датчика частоты вращения NC.
