Стекло двери багажного отделения снятие. Camry ASV50

Выверните болт и отсоедините напольное крепление заднего ремня в сборе.

Выверните болт и отсоедините напольное крепление заднего ремня в сборе.

Отверните 2 гайки и снимите левую скобу обвязки крепления системы блокировки дверей от открывания из салона в сборе.

Выверните болт и отсоедините напольное крепление левого замка ремня безопасности заднего сиденья с центральным ремнем в сборе.

Сдвиньте центральный стоп-сигнал, в порядке и в направлениях, показанных стрелками на рисунке, отжимая его к задней части автомобиля, чтобы освободить 4 захвата.

Поверните центральный стоп-сигнал на 180 градусов, как показано стрелкой на рисунке.

УКАЗАНИЕ:

Это облегчает отсоединение разъема.

Отсоедините разъем и снимите центральный стоп-сигнал в сборе.

С помощью съемника молдингов отцепите 2 захвата и 4 направляющих, и снимите крышку плечевого крепления ремня безопасности заднего сиденья.

УКАЗАНИЕ:

Выполните эту же операцию для 2 других крышек крепления ремня заднего сиденья.

С помощью плоскогубцев отцепите 3 фиксатора внутри багажного отделения, как показано на рисунке.

УКАЗАНИЕ:

Перед использованием плоскогубцев оберните их концы лентой.

Освободите 5 направляющие.

Пропустите 3 напольных крепления ремней безопасности заднего сиденья через облицовку отделения для мелких вещей, а затем снимите облицовку отделения для мелких вещей в сборе.

С помощью плоскогубцев отцепите 3 фиксатора внутри багажного отделения, как показано на рисунке.

УКАЗАНИЕ:

Перед использованием плоскогубцев оберните их концы лентой.

Освободите направляющую.

Пропустите 3 напольных крепления ремней безопасности заднего сиденья через облицовку отделения для мелких вещей, а затем снимите облицовку отделения для мелких вещей в сборе.

Отсоедините все разъемы.

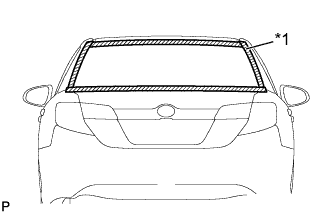

Наклейте защитную клейкую ленту на кузов по контуру установки заднего стекла, чтобы не допустить царапания кузова.

УКАЗАНИЕ:

Защитная клейкая лента накладывается на кузов автомобиля, чтобы предотвратить появление на нем царапин.

Пропустите струнную проволоку между кузовом автомобиля и стеклом из салона.

Привяжите оба конца проволоки к деревянным брускам или аналогичным предметам.

Срежьте герметик-фиксатор, протянув струнную проволоку вокруг заднего стекла.

ПРИМЕЧАНИЕ:

При отделении заднего стекла соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие, а также внутреннюю и наружную декоративную отделку.

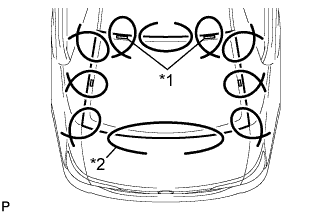

Нанесите метки на заднее стекло и кузов автомобиля в местах, показанных на рисунке.

УКАЗАНИЕ:

Если заднее стекло не предполагается использовать снова, наносить метки не требуется.

Отсоедините фиксаторы заднего стекла.

ПРИМЕЧАНИЕ:

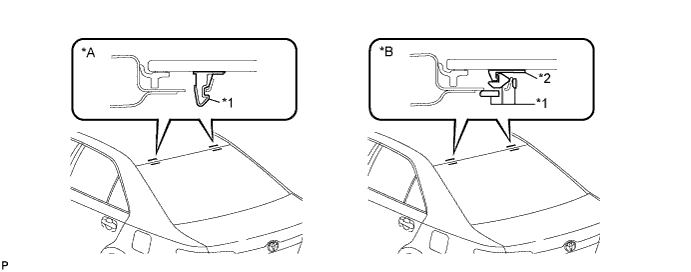

1. На заднем стекле установлены фиксатор № 1 и № 2, как показано на рисунке. При срезании герметика соблюдайте осторожность, чтобы не повредить заднее стекло.

2. Во избежание падения стекла при выполнении данной процедуры удерживайте заднее стекло с помощью вакуумных присосок.


УКАЗАНИЕ:

В зависимости от модели автомобиля применяются одно- или двухсекционные фиксаторы.

Используя вакуумные присоски, снимите заднее стекло в сборе.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не уронить заднее стекло.

2. При снятии заднего стекла следует оставлять максимально возможное количество герметика-фиксатора на кузове автомобиля.


При повторном использовании заднего стекла:

1. С помощью скребка удалите клейкий уплотнитель с заднего оконного стекла.


   Обозначения на рисунке

   *1	Задняя сторона

   ПРИМЕЧАНИЕ:

   1. Соблюдайте осторожность, чтобы не повредить заднее стекло.

   2. Клейкий уплотнитель заднего оконного стекла не подлежит повторному использованию.


При повторном использовании заднего стекла:

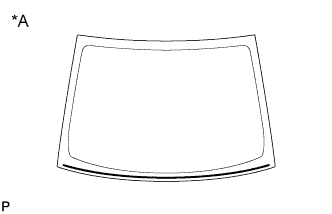

1. С помощью скребка снимите наружный молдинг заднего стекла.


   Обозначения на рисунке

   *1	Задняя сторона

   ПРИМЕЧАНИЕ:

   1. Соблюдайте осторожность, чтобы не повредить заднее стекло.

   2. Наружный молдинг заднего стекла не подлежит повторному использованию.


При повторном использовании заднего стекла:

1. С помощью скребка удалите 2 фиксатора заднего стекла № 1.


   Обозначения на рисунке

   *1	Задняя сторона

   ПРИМЕЧАНИЕ:

   1. Соблюдайте осторожность, чтобы не повредить заднее стекло.

   2. Обязательно замените фиксаторы заднего стекла № 1 новыми.


При повторном использовании заднего стекла:

1. С помощью скребка удалите 2 фиксатора заднего стекла № 2.


   Обозначения на рисунке

   *1	Задняя сторона

   ПРИМЕЧАНИЕ:

   1. Соблюдайте осторожность, чтобы не повредить заднее стекло.

   2. Обязательно замените фиксаторы заднего стекла № 2 новыми.


Снимите 2 фиксатора заднего стекла № 1.

ПРИМЕЧАНИЕ:

Обязательно замените фиксаторы заднего стекла № 1 новыми.

С помощью скребка удалите с заднего стекла клейкий уплотнитель и остатки герметика.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить заднее стекло.

Очистите наружную кромку заднего стекла растворителем, не содержащим смолистых веществ.

ПРИМЕЧАНИЕ:

1. Не прикасайтесь к поверхности стекла после его очистки.

2. Соблюдайте осторожность, чтобы не повредить стекло.

3. Даже при использовании нового стекла его следует очистить растворителем, не содержащим смолистых веществ.

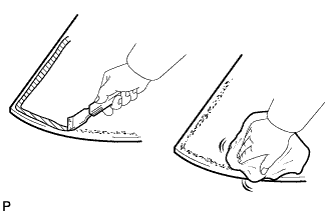

Очистите и сформируйте поверхность соприкосновения кузова.

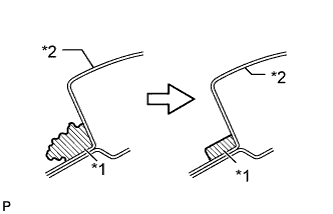

1. С помощью ножа срежьте все неровности герметика-фиксатора с контактной поверхности кузова автомобиля, чтобы обеспечить надлежащую форму поверхности.


   ПРИМЕЧАНИЕ:

   Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

   УКАЗАНИЕ:

   Следует оставлять максимально возможное количество герметика-фиксатора на кузове автомобиля.

2. С помощью куска ткани, пропитанного моющим составом, очистите контактную поверхность на кузове.


   УКАЗАНИЕ:

   Кузов автомобиля следует очистить, даже если удален весь герметик-фиксатор.
