Стекло двери багажного отделения установка. Camry ASV50

С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность 2 новых фиксаторов заднего стекла № 2.

ПРИМЕЧАНИЕ:

1. Не наносите слишком большое количество грунтовки G.

2. Дайте грунтовочному покрытию G высохнуть не менее 3 минут.

3. Удалите излишки грунтовки G.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

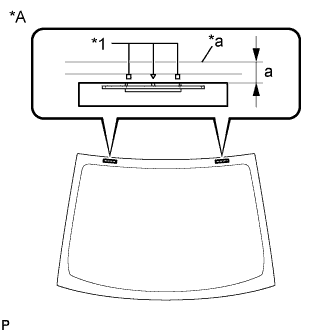

Установите 2 новых фиксатора заднего стекла № 2 на заднее стекло, как показано на рисунке.

Номинальный размер:

Участок	Размер
a	14,2 - 15,2 мм (0,559 - 0,598 дюйма)

УКАЗАНИЕ:

Поставляются только 2-секционные фиксаторы заднего стекла № 2. Используйте 2-секционные фиксаторы, даже если ранее использовались 1-секционные.

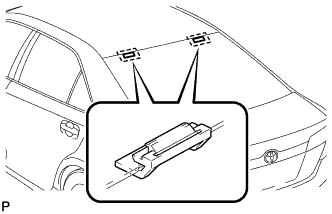

Установите 2 новых фиксатора заднего стекла № 1 на кузов автомобиля, как показано на рисунке.

УКАЗАНИЕ:

Поставляются только 2-секционные фиксаторы заднего стекла. Используйте для замены 2-секционные фиксаторы, даже если ранее использовались 1-секционные.

С помощью кисти или губки нанесите грунтовку G на контактную поверхность нового наружного молдинга заднего стекла.

ПРИМЕЧАНИЕ:

1. Не наносите слишком большое количество грунтовки G.

2. Дайте грунтовочному покрытию G высохнуть не менее 3 минут.

3. Удалите излишки грунтовки G.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

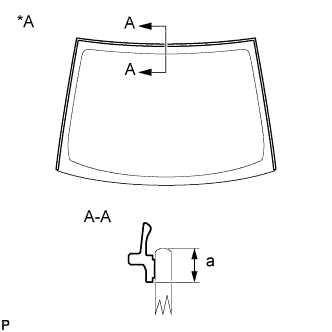

Установите новый наружный молдинг заднего стекла на заднее стекло, как показано на рисунке.

Номинальный размер:

Участок	Размер
a	7,4 мм (0,291 дюйма)

С помощью кисти или губки нанесите грунтовку G на контактную поверхность клейкого уплотнителя заднего стекла.

ПРИМЕЧАНИЕ:

1. Дайте грунтовочному покрытию G высохнуть не менее 3 минут.

2. Не наносите слишком большое количество грунтовки G.

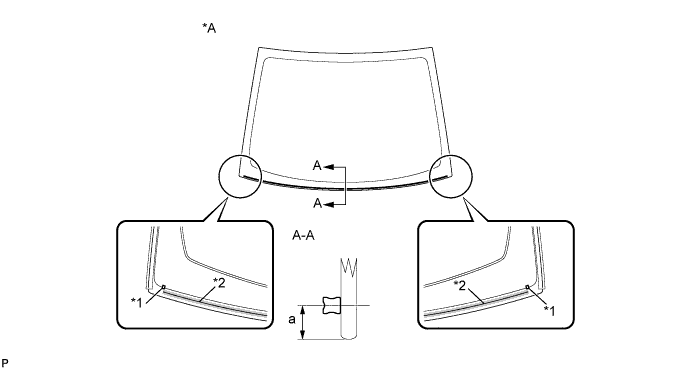

Установите новый клейкий уплотнитель окна двери багажного отделения, нанеся двухстороннюю клейкую ленту по всему периметру стекла, кроме участков установки уплотнителя, как показано на рисунке.

Номинальный размер:

Участок	Размер
a	10,0 мм (0,394 дюйма)

ПРИМЕЧАНИЕ:

1. Не наносите слишком большое количество грунтовки G.

2. Дайте грунтовочному покрытию G высохнуть не менее 3 минут.

3. Не оставляйте открытой тару с грунтовкой "G", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

Расположите заднее стекло.

1. С помощью вакуумных присосок поместите заднее стекло в необходимое положение.


2. Убедитесь, что вся контактная поверхность края заднего стекла является идеально ровной.


3. Совместите метки на заднем стекле и кузове автомобиля.


   ПРИМЕЧАНИЕ:

   Убедитесь, что фиксаторы заднего стекла правильно присоединены к кузову.

4. Снимите заднее стекло.

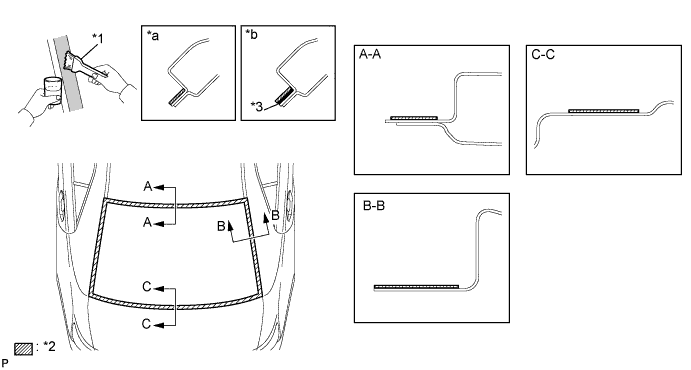

С помощью кисти нанесите грунтовку "M" на установочную поверхность на кузове автомобиля.

ПРИМЕЧАНИЕ:

1. Никогда не наносите грунтовку "M" на герметик-фиксатор.

2. Не наносите чрезмерное количество грунтовки "M".

3. Просушите грунтовочное покрытие M в течение не менее 3 минут.

4. Не оставляйте открытой тару с грунтовкой "M", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки M на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистого куска ткани.

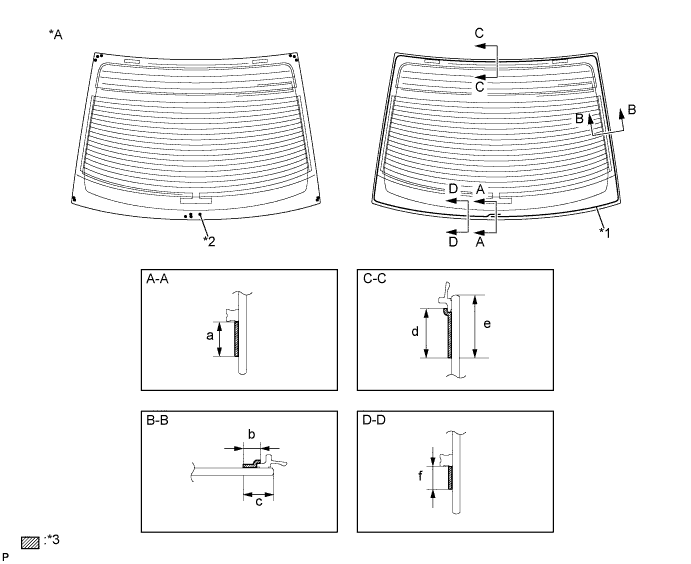

С помощью кисти или губки нанесите грунтовку "G" на участок нанесения герметика-фиксатора.

Номинальный размер:

Участок	Размер
a	16,0 мм (0,630 дюйма) или более
b	Не менее 8,3 мм (0,327 дюйма)
c	Не менее 14,2 мм (0,559 дюйма)
d	Не менее 8,0 мм (0,315 дюйма)
e	Не менее 14,0 мм (0,551 дюйма)
f	Не менее 8,0 мм (0,315 дюйма)

ПРИМЕЧАНИЕ:

1. Не наносите слишком большое количество грунтовки G.

2. Дайте грунтовочному покрытию G высохнуть не менее 3 минут.

3. Не оставляйте открытой тару с грунтовкой "G", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

Нанесите герметик-фиксатор на стекло.

Герметик-фиксатор:

Герметик-фиксатор для ветровых стекол от компании Тойота или аналогичный

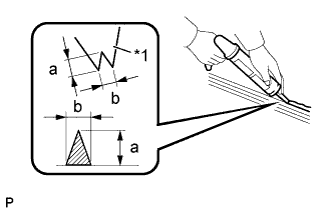

1. Срежьте кончик наконечника баллона, как показано на рисунке.


   Обозначения на рисунке

   *1

   Сопло

   Номинальный размер:

   Участок	Размер
   a	12,0 мм (0,472 дюйма)
   b	8,0 мм (0,315 дюйма)

   УКАЗАНИЕ:

   После этого весь герметик-фиксатор следует использовать в течение времени, указанного в таблице ниже.

   Время использования:

   Температура	Время использования
   35°C (95°F)	15 мин
   20°C (68°F)	1 час 40 минут
   5°C (41°F)	8 часов

2. Вставьте баллон в пистолет для нанесения герметизирующего состава.

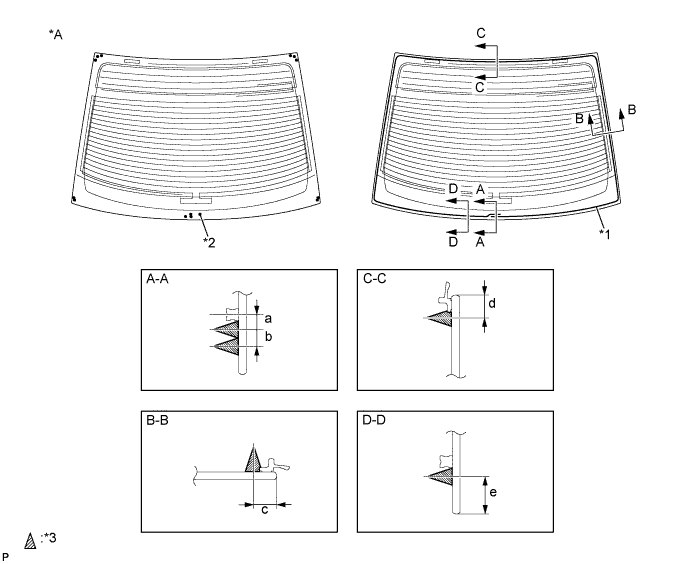

3. Нанесите герметик-фиксатор на заднее стекло, как показано на рисунке.









   Обозначения на рисунке

   *A	Задняя сторона	-	-
   *1	Осевая линия для герметика-фиксатора	*2	Керамический паз
   *3	Герметик-фиксатор	-	-




   Номинальный размер:




   Участок	Размер
   a	6,5 мм (0,256 дюйма)
   b	8,0 мм (0,315 дюйма)
   c	10,0 мм (0,394 дюйма)
   d	10,0 мм (0,394 дюйма)
   e	16,5 мм (0,650 дюйма)

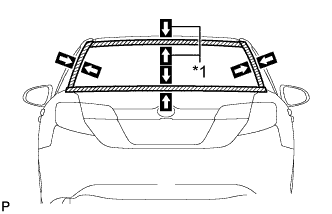

Установите заднее стекло.

1. С помощью вакуумных присосок расположите заднее стекло, выровняв по меткам, и аккуратно надавите на него по краям.


   Обозначения на рисунке

   *1

   Метка

   ПРИМЕЧАНИЕ:

   1. Убедитесь, что фиксаторы заднего стекла правильно присоединены к кузову.

   2. Проверьте зазор между кузовом и задним стеклом.


2. Слегка нажмите на переднюю поверхность заднего стекла, чтобы убедиться в плотности посадки.


   УКАЗАНИЕ:

   Нажмите на стекло с усилием не менее 98 Н (10 кгс, 22,0 фунт-силы).

3. Удалите все выступающие излишки герметика скребком.


4. Зафиксируйте заднее стекло с помощью защитной клейкой ленты, пока герметик-фиксатор не затвердеет.


   ПРИМЕЧАНИЕ:

   Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

   Минимальное время:

   Температура	Минимальный период времени до приведения автомобиля в движение
   35°C (95°F)	1 час 30 минут
   20°C (68°F)	5 часов
   5°C (41°F)	24 часа

Подсоедините все разъемы.

После затвердевания герметика-фиксатора полейте автомобиль водой. Убедитесь, что вода не проникает в салон.

Если вода проникает в салон, дождитесь полного высыхания воды и нанесите дополнительный слой герметика-фиксатора.

Удалите защитную ленту.

Пропустите 3 напольных крепления ремней безопасности заднего сиденья через облицовку отделения для мелких вещей.

Установите облицовку отделения для мелких вещей в сборе и закрепите ее 5 направляющими и 3 фиксаторами.

Пропустите 3 напольных крепления ремней безопасности заднего сиденья через облицовку отделения для мелких вещей.

Установите облицовку отделения для мелких вещей в сборе и закрепите ее направляющей и 3 фиксаторами.

Установите крышку плечевого крепления ремня безопасности заднего сиденья и введите в зацепление 4 направляющих и 2 захвата.

УКАЗАНИЕ:

Выполните эту же операцию для 2 других крышек крепления ремня заднего сиденья.

Подсоедините разъем.

Временно установите центральный стоп-сигнал.

Сдвиньте центральный стоп-сигнал, в порядке и в направлениях, показанных стрелками на рисунке, отжимая его к задней части автомобиля, чтобы ввести в зацепление 4 захвата.

Закрепите напольное крепление левого замка ремня безопасности заднего сиденья с центральным ремнем в сборе болтом.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

ПРИМЕЧАНИЕ:

1. Установите замок левого ремня безопасности заднего сиденья с центральным ремнем в сборе, обратив стрелку на детали крепления к передней стороне автомобиля.

2. Не допускайте, чтобы крепление левого замка ремня безопасности заднего сиденья с центральным ремнем в сборе накладывалось на выступающие части панели пола.


Установите левую скобу обвязки крепления системы блокировки дверей от открывания из салона в сборе и закрепите ее 2 гайками.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Закрепите напольное крепление заднего ремня в сборе болтом.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

ПРИМЕЧАНИЕ:

Не допускайте, чтобы деталь крепления заднего ремня в сборе и выступающие части панели пола перекрывались.

Закрепите напольное крепление заднего ремня в сборе болтом.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

ПРИМЕЧАНИЕ:

Не допускайте, чтобы деталь крепления заднего ремня в сборе и выступающие части панели пола перекрывались.
