Ветровое стекло снятие. Camry ASV50

Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.

Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.

Освободите 2 фиксатора и 3 направляющие и снимите уплотнение между левым передним крылом и кожухом, как показано на рисунке.

Освободите 6 захватов и направляющую, как показано на рисунке.

Освободите 8 направляющих и вытяните вентиляционную решетку в верхней части кожуха в сборе, как показано на рисунке.

Отсоедините 2 захвата и сдвиньте крышку держателя стойки внутреннего зеркала заднего вида в направлении, указанном на рисунке стрелкой.

Освободите 6 захватов и снимите крышку держателя стойки внутреннего зеркала заднего вида.

Отсоедините разъем.

С помощью торцевого ключа "TORX" (T20) выверните винт и снимите внутреннее зеркало заднего вида.

Освободите 2 захвата и снимите крышку датчика дождя, как показано на рисунке.

Снимите уплотнитель обшивки проема левой передней двери.

Оттяните верхнюю часть обивки внутрь салона и отсоедините обивку от основания 2 фиксаторов.

УКАЗАНИЕ:

Обивка левой стойки ветрового стекла должна повиснуть на фиксаторе обивки стойки ветрового стекла.

Нажимая на выступы фиксатора обивки стойки ветрового стекла в направлении, указанном стрелкой (A) на рисунке, отцепите фиксатор обивки стойки ветрового стекла.

Оттяните обивку в направлении, указанном стрелкой (B) на рисунке, чтобы освободить 2 направляющих и снять обивку левой стойки ветрового стекла.

Защитите подушку безопасности занавесочного типа в сборе.

1. Накройте подушку безопасности куском ткани или нейлона и закрепите края покрытия клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Отсоедините уплотнитель обшивки проема правой передней двери.

С помощью съемника молдингов освободите 4 фиксатора.

Отсоедините разъем и снимите вещевой ящик в облицовке крыши.

С помощью съемника молдингов освободите 4 фиксатора.

Отсоедините разъем и снимите вещевой ящик в облицовке крыши.

С помощью съемника молдингов отцепите 4 захвата.

Отсоедините разъем и снимите лампу направленного освещения в сборе.

С помощью отвертки освободите 4 захвата и снимите 2 крышки верхних поручней.

ПРИМЕЧАНИЕ:

При поддевании крышек верхнего поручня не прилагайте чрезмерных усилий, чтобы не допустить их деформации.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Расцепите 2 фиксатора и снимите верхний поручень в сборе.

Освободите 2 фиксатора с кузова автомобиля.

УКАЗАНИЕ:

Порядок выполнения работ такой же, как для правой стороны.

С помощью отвертки освободите 4 захвата и снимите 2 крышки верхних поручней.

ПРИМЕЧАНИЕ:

При поддевании крышек верхнего поручня не прилагайте чрезмерных усилий, чтобы не допустить их деформации.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Освободите 2 фиксатора и снимите левый задний верхний поручень в сборе.

Снимите 2 фиксатора с кузова автомобиля.

С помощью съемника молдингов освободите 4 захвата и снимите крышку кронштейна противосолнечного козырька.

Выверните 2 винта и снимите левый противосолнечный козырек в сборе.

Поверните держатель козырька примерно на 45° и вытяните его, как показано на рисунке.

Расцепите 2 захвата и снимите держатель противосолнечного козырька.

УКАЗАНИЕ:

Действуя аналогичным образом, снимите другой держатель противосолнечного козырька.

Снимите молдинг обшивки проема люка.

Немного опустите переднюю секцию обивки крыши в сборе так, чтобы можно было снять ветровое стекло.

УКАЗАНИЕ:

Полностью снимать обивку крыши в сборе не требуется.

Наклейте защитную ленту на кузов по контуру установки ветрового стекла для защиты его от царапин.

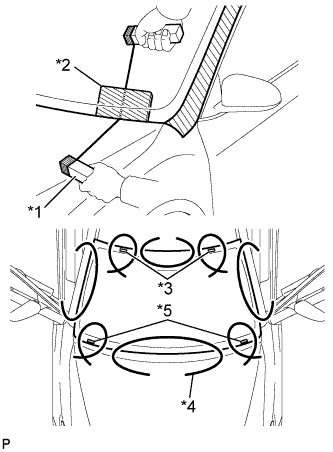

Пропустите струнную проволоку из салона между кузовом автомобиля и стеклом, как показано на рисунке.

Привяжите оба конца проволоки к деревянным брускам или аналогичным предметам, которые могут служить рукоятками.

Срежьте герметик, протянув струнную проволоку вокруг ветрового стекла.

ПРИМЕЧАНИЕ:

1. При отделении ветрового стекла в сборе соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие, а также внутреннюю и наружную декоративную отделку.

2. Чтобы при снятии ветрового стекла не поцарапать защитную накладку, вставьте между ней и струнной проволокой лист пластика.

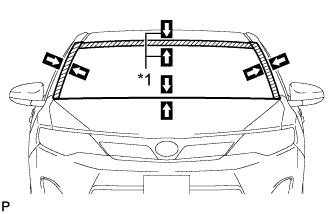

Нанесите метки на ветровое стекло и кузов автомобиля в местах, показанных на рисунке.

УКАЗАНИЕ:

Если ветровое стекло в сборе не планируется использовать повторно, метки не требуются.

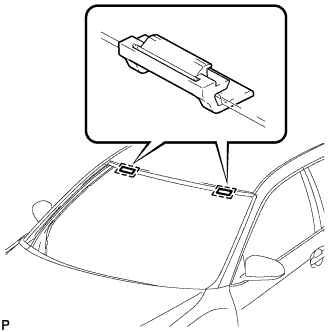

Отсоедините фиксаторы ветрового стекла.

ПРИМЕЧАНИЕ:

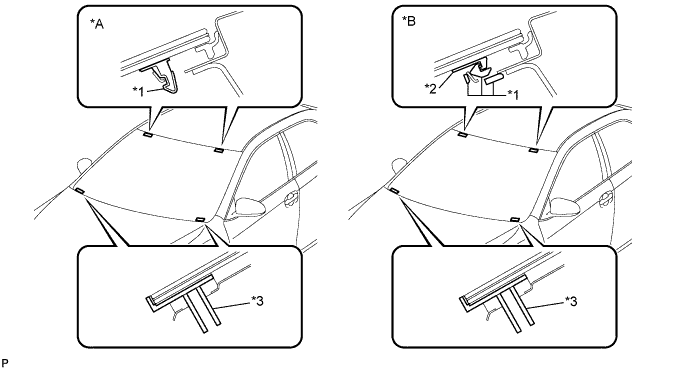

1. На ветровом стекле установлены фиксатор № 1 и № 2, как показано на рисунке. При срезании герметика-фиксатора соблюдайте осторожность, чтобы не повредить ветровое стекло.

2. Во избежание падения стекла при выполнении данной процедуры удерживайте ветровое стекло с помощью вакуумных присосок.


УКАЗАНИЕ:

В зависимости от модели автомобиля применяются одно- или двухсекционные фиксаторы.

Снимите ветровое стекло в сборе, используя вакуумные присоски.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не уронить ветровое стекло.

2. При снятии ветрового стекла следует оставлять максимально возможное количество герметика на кузове автомобиля.


При повторном использовании ветрового стекла:

1. С помощью скребка удалите клейкий уплотнитель с ветрового стекла.

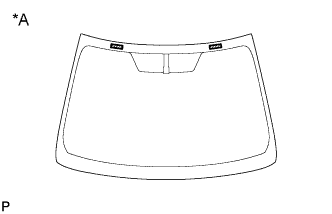

   Обозначения на рисунке

   *A	Задняя сторона

   ПРИМЕЧАНИЕ:

   1. Соблюдайте осторожность, чтобы не повредить ветровое стекло.

   2. Клейкий уплотнитель оконного стекла не подлежит повторному использованию.


При повторном использовании ветрового стекла:

1. С помощью скребка снимите наружный молдинг ветрового стекла.

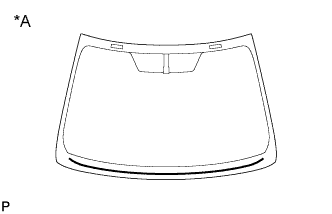

   Обозначения на рисунке

   *A	Задняя сторона

   ПРИМЕЧАНИЕ:

   1. Соблюдайте осторожность, чтобы не повредить ветровое стекло.

   2. Наружный молдинг ветрового стекла не подлежит повторному использованию.


При повторном использовании ветрового стекла:

1. С помощью скребка удалите 2 фиксатора ветрового стекла № 1.

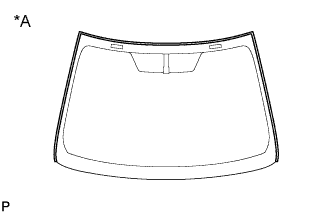

   Обозначения на рисунке

   *A	Задняя сторона

   ПРИМЕЧАНИЕ:

   1. Соблюдайте осторожность, чтобы не повредить ветровое стекло.

   2. Не забудьте заменить односекционные фиксаторы № 1 ветрового стекла на новую пару двухсекционных фиксаторов № 1 и № 2.


При повторном использовании ветрового стекла:

1. С помощью скребка удалите 2 фиксатора ветрового стекла № 2.


   Обозначения на рисунке

   *A	Задняя сторона

   ПРИМЕЧАНИЕ:

   1. Соблюдайте осторожность, чтобы не повредить ветровое стекло.

   2. Обязательно замените фиксаторы ветрового стекла № 2 новыми.


При повторном использовании ветрового стекла:

1. Снимите 2 стопора ветрового стекла.


   Обозначения на рисунке

   *A	Задняя сторона

   ПРИМЕЧАНИЕ:

   1. Соблюдайте осторожность, чтобы не повредить ветровое стекло.

   2. Держатели ветрового стекла не подлежат повторному использованию.


Снимите 2 фиксатора ветрового стекла № 1.

ПРИМЕЧАНИЕ:

Обязательно замените фиксаторы ветрового стекла № 1 новыми.

При повторном использовании ветрового стекла:

1. С помощью скребка удалите с ветрового стекла клейкий уплотнитель и остатки герметика.


   ПРИМЕЧАНИЕ:

   Соблюдайте осторожность, чтобы не повредить ветровое стекло.

2. Очистите наружную кромку ветрового стекла растворителем, не содержащим смолистых веществ.


   ПРИМЕЧАНИЕ:

   1. Не прикасайтесь к поверхности ветрового стекла после его очистки.

   2. Даже при использовании нового ветрового стекла его следует очистить растворителем, не содержащим смолистых веществ.


Очистите и сформируйте поверхности соприкосновения кузова.

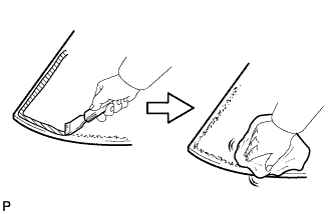

1. С помощью ножа срежьте все лишние участки герметика с поверхностей соприкосновения кузова автомобиля, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

   УКАЗАНИЕ:

   Следует оставлять максимально возможное количество герметика на кузове автомобиля.

2. С помощью куска ткани, пропитанного моющим составом, очистите поверхности соприкосновения кузова.


   УКАЗАНИЕ:

   Кузов автомобиля следует очистить, даже если удален весь герметик.
