Ветровое стекло установка. Camry ASV50

С помощью кисти или губки нанесите грунтовку Primer G на два новых фиксатора № 2 ветрового стекла.

ПРИМЕЧАНИЕ:

1. Не наносите слишком большое количество грунтовки G.

2. Дайте грунтовке G высохнуть не менее 3 минут.

3. Удалите излишки грунтовки G.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

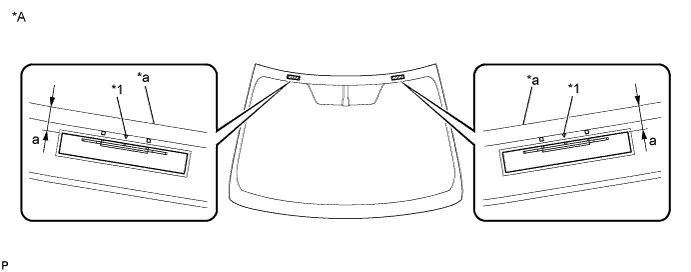

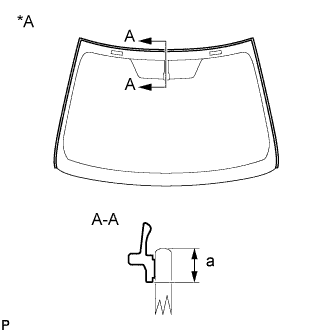

Установите 2 новых фиксатора ветрового стекла № 2 на ветровое стекло, как показано на рисунке.

Номинальный размер:

Участок	Размер
a	13,7 - 14,7 мм (0,539 - 0,578 дюйма)

ПРИМЕЧАНИЕ:

В качестве запчастей поставляются только двухсекционные фиксаторы ветрового стекла. Используйте на замену двухсекционные фиксаторы, даже если ранее использовались односекционные фиксаторы.

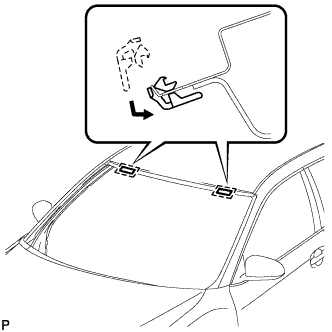

Установите 2 новых фиксатора № 1 на кузов автомобиля, как показано на рисунке.

ПРИМЕЧАНИЕ:

В качестве запчастей поставляются только двухсекционные фиксаторы ветрового стекла. Используйте на замену двухсекционные фиксаторы, даже если ранее использовались односекционные фиксаторы.

С помощью кисти или губки нанесите грунтовку G на контактную поверхность нового наружного молдинга ветрового стекла.

ПРИМЕЧАНИЕ:

1. Не наносите слишком большое количество грунтовки G.

2. Дайте грунтовке G высохнуть не менее 3 минут.

3. Удалите излишки грунтовки G.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистого куска ткани.

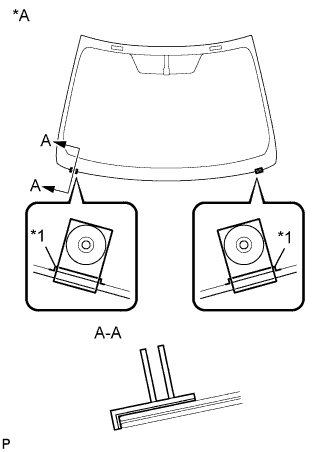

Установите 2 держателя ветрового стекла на ветровое стекло, как показано на рисунке.

С помощью кисти или губки нанесите грунтовку G на контактную поверхность нового наружного молдинга ветрового стекла.

ПРИМЕЧАНИЕ:

1. Не наносите слишком большое количество грунтовки G.

2. Дайте грунтовке G высохнуть не менее 3 минут.

3. Удалите излишки грунтовки G.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

Установите наружный молдинг ветрового стекла на ветровое стекло, как показано на рисунке.

Номинальный размер:

Участок	Размер
a	6,7 мм (0,264 дюйма)

С помощью кисти или губки нанесите грунтовку G на контактную поверхность клейкого уплотнителя ветрового стекла.

Номинальный размер:

Участок	Размер
a	33,0 мм (1,30 дюйма)
b	10,0 мм (0,394 дюйма)
c	55,0 мм (2,17 дюйма)

ПРИМЕЧАНИЕ:

1. Не наносите слишком большое количество грунтовки G.

2. Дайте грунтовке G высохнуть не менее 3 минут.

3. Удалите излишки грунтовки G.

4. Не допускайте попадания в зону таблички грунтовки "G".


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

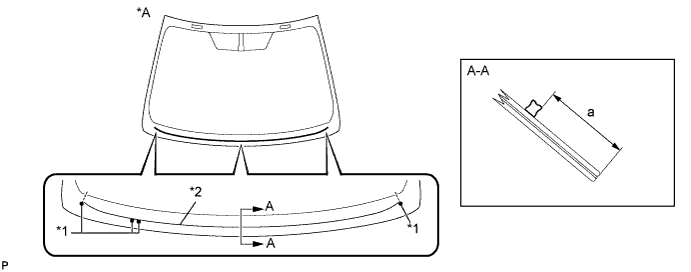

Установите клейкий уплотнитель на ветровое стекло, как показано на рисунке.

Номинальный размер:

Участок	Размер
a	36,0 мм (1,42 дюйма)

Расположите ветровое стекло в сборе.

1. Используя вакуумные присоски, поместите ветровое стекло в сборе в требуемое положение.


2. Убедитесь, что вся поверхность соприкосновения по краю ветрового стекла является абсолютно ровной.


3. Совместите метки на ветровом стекле в сборе и кузове автомобиля.


   ПРИМЕЧАНИЕ:

   Убедитесь, что фиксаторы ветрового стекла правильно присоединены к кузову.

4. Снимите ветровое стекло в сборе.

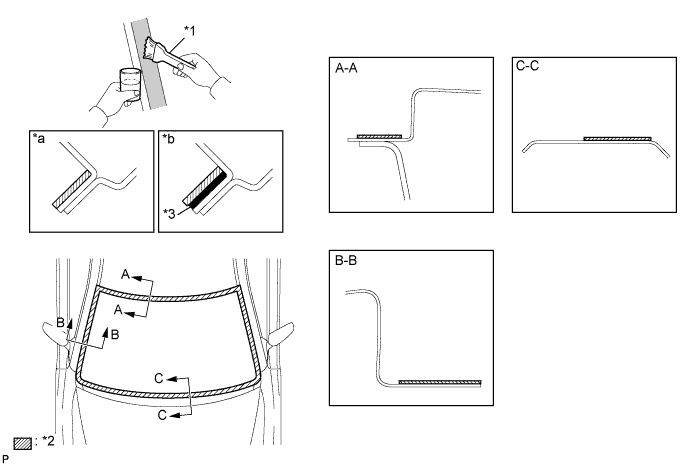

С помощью кисти нанесите грунтовку "M" на установочную поверхность на кузове автомобиля.

ПРИМЕЧАНИЕ:

1. Никогда не наносите грунтовку "M" на герметик-фиксатор.

2. Не наносите чрезмерное количество грунтовки "M".

3. Просушите грунтовочное покрытие M в течение, по крайней мере, 3 минут.

4. Остатки грунтовки "M" необходимо выбросить.


УКАЗАНИЕ:

При случайном попадании грунтовки M на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистого куска ткани.

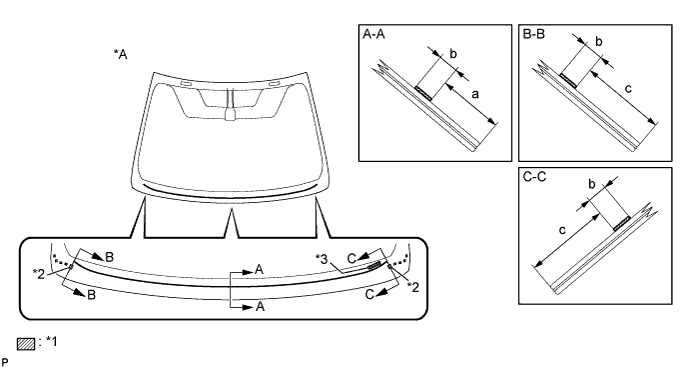

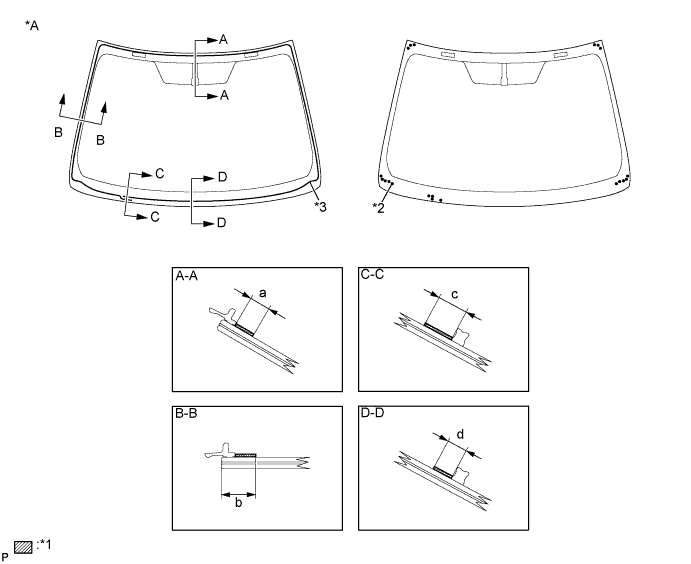

С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность герметика.

Номинальный размер:

Участок	Размер
a	Не менее 9,6 мм (0,378 дюйма)
b	Не менее 16,5 мм (0,650 дюйма)
c	Не менее 18,5 мм (0,728 дюйма)
d	11,0 мм (0,433 дюйма) или более

ПРИМЕЧАНИЕ:

1. Не наносите слишком большое количество грунтовки G.

2. Дайте грунтовке G высохнуть не менее 3 минут.

3. Удалите излишки грунтовки G.


УКАЗАНИЕ:

1. Нанесите грунтовку "G" на керамические пазы.

2. При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.


Нанесите герметик-фиксатор на стекло.

Герметик-фиксатор:

Герметик-фиксатор для ветровых стекол от компании Toyota или аналогичный

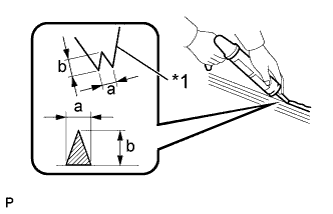

1. Срежьте кончик наконечника баллона, как показано на рисунке.


   Обозначения на рисунке

   *1

   Сопло

   Номинальный размер:

   Участок	Размер
   a	8,0 мм (0,315 дюйма) или более
   b	12,0 мм (0,472 дюйма) или более

   УКАЗАНИЕ:

   После этого весь герметик-фиксатор следует использовать в течение времени, указанного в таблице ниже.

   Время использования:

   Температура	Время использования
   35°C (95°F)	15 мин
   20°C (68°F)	1 час 40 минут
   5°C (41°F)	8 часов

2. Вставьте баллон в пистолет для нанесения герметизирующего состава.

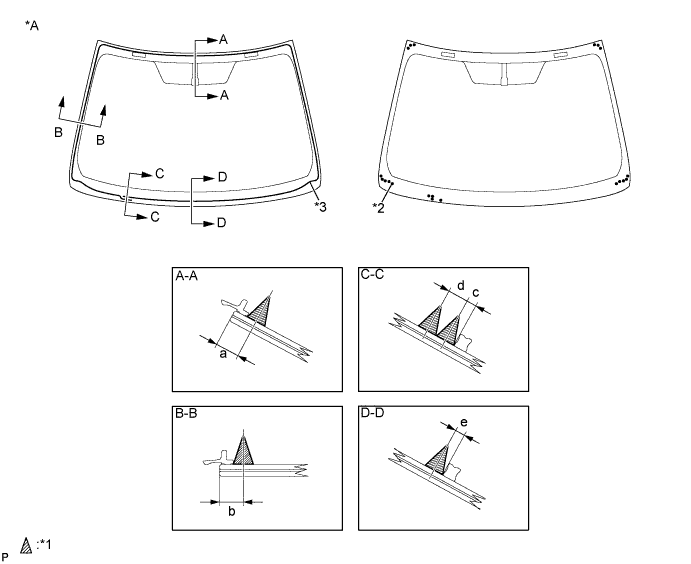

3. Нанесите герметик-фиксатор на ветровое стекло в сборе, как показано на рисунке.









   Обозначения на рисунке

   *A	Задняя сторона	-	-
   *1	Герметик-фиксатор	*2	Керамический паз
   *3	Центр герметика	-	-




   Номинальный размер:




   Участок	Размер
   a	9,5 мм (0,374 дюйма)
   b	9,5 мм (0,374 дюйма)
   c	4,0 мм (0,157 дюйма)
   d	8,0 мм (0,315 дюйма)
   e	4,0 мм (0,157 дюйма)

   УКАЗАНИЕ:

   Нанесите герметик на керамические пазы.

Установите ветровое стекло в сборе.

1. С помощью вакуумных присосок расположите ветровое стекло, совместив сборочные метки, и аккуратно надавите на него по краям.


   ПРИМЕЧАНИЕ:

   1. Убедитесь, что фиксаторы ветрового стекла правильно присоединены к кузову.

   2. Проверьте зазор между кузовом автомобиля и ветровым стеклом в сборе.


2. Слегка надавите на переднюю поверхность ветрового стекла в сборе, чтобы гарантировать надежную фиксацию стекла на кузове автомобиля.


   УКАЗАНИЕ:

   Нажмите на стекло с усилием не менее 98 Н (10 кгс, 22,0 фунт-силы).

3. Удалите все излишки и неровности герметика-фиксатора скребком.


4. Закрепите ветровое стекло с помощью защитной ленты, пока герметик не затвердеет.


   ПРИМЕЧАНИЕ:

   Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

   Минимальное время:

   Температура	Минимальный период времени до движения автомобиля
   35°C (95°F)	1 час 30 минут
   20°C (68°F)	5 часов
   5°C (41°F)	24 часа

После затвердевания герметика полейте автомобиль водой. Убедитесь, что вода не проникает в салон.

Если вода проникает в салон, дождитесь полного высыхания воды и нанесите дополнительный слой герметика.

Удалите защитную ленту.

Установите переднюю часть обивки крыши на место.

Совместите метку совмещения на молдинге с прорезью на обивке крыши и установите облицовочный молдинг проема люка.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 2 захвата.

Вставьте держатель противосолнечного козырька, как показано на рисунке.

УКАЗАНИЕ:

Действуя аналогичным образом, снимите другой держатель противосолнечного козырька.

Закрепите левый противосолнечный козырек 2 винтами.

Введите в зацепление 4 захвата, чтобы установить крышку кронштейна противосолнечного козырька.

Сложите левый задний верхний поручень в сборе, как показано на рисунке.

Установите левый задний верхний поручень в сборе и закрепите его 2 фиксаторами.

Введите в зацепление 4 захвата и установите 2 крышки верхних поручней.

Совместите верхний поручень в сборе, как показано на рисунке.

Установите верхний поручень в сборе и закрепите его 2 фиксаторами.

Введите в зацепление 4 захвата и установите 2 крышки верхних поручней.

УКАЗАНИЕ:

Порядок выполнения работ такой же, как для правой стороны.

Подсоедините разъем.

Введите в зацепление 4 захвата, чтобы установить лампу направленного освещения в сборе.

Подсоедините разъем.

Установите вещевой ящик в облицовке крыши в сборе и закрепите его 4 фиксаторами.

Подсоедините разъем.

Установите вещевой ящик в облицовке крыши в сборе и закрепите его 4 фиксаторами.

Снимите защитную крышку.

Убедитесь, что фиксатор обивки стойки ветрового стекла не поврежден.

ПРИМЕЧАНИЕ:

В случае повреждения замените фиксатор обивки новым.

Установите фиксатор обивки стойки ветрового стекла на обивку левой стойки ветрового стекла.

УКАЗАНИЕ:

При установке фиксатора обивки стойки ветрового стекла ориентируйте его, как показано на рисунке.

Введите в зацепление 2 направляющих, как показано на рисунке.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами.

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Совместите метку совмещения (белую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 2 захвата, чтобы установить крышку датчика дождя.

Сдвиньте внутреннее зеркало заднего вида в направлении, указанном на рисунке стрелкой, чтобы установить его.

ПРИМЕЧАНИЕ:

Убедитесь, что рычаг блокировки установлен надежно.

Закрепите 2 захвата, чтобы установить опорную крышку внутреннего зеркала.

Введите в зацепление 6 захватов, чтобы временно закрепить крышку держателя стойки внутреннего зеркала заднего вида.

Сдвиньте крышку держателя стойки внутреннего зеркала заднего вида в направлении, указанном на рисунке стрелкой, и введите в зацепление 2 захвата, чтобы закрепить ее.

Сдвиньте внутреннее зеркало заднего вида в направлении, указанном на рисунке стрелкой, чтобы установить его.

ПРИМЕЧАНИЕ:

Убедитесь, что рычаг блокировки установлен надежно.

Закрепите 2 захвата, чтобы установить опорную крышку внутреннего зеркала.

Введите в зацепление 8 направляющих, как показано на рисунке.

Введите в зацепление 6 захвата и направляющую и установите вентиляционную решетку в верхней части кожуха в сборе.

Присоедините 3 направляющие и 2 фиксатора, чтобы установить уплотнение между левым передним крылом и кожухом, как показано на рисунке.

При повторном использовании левого рычага переднего стеклоочистителя со щеткой в сборе:

1. Очистите зубчатую часть рычага стеклоочистителя.


   Обозначения на рисунке

   *a	Зубчатая часть рычага стеклоочистителя

При повторном использовании тяги стеклоочистителя ветрового стекла в сборе:

1. Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.


   Обозначения на рисунке

   *a	Зубчатая часть оси вращения стеклоочистителя

Установите левый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.

Момент затяжки:

24 N*m{245 kgf*cm, 18 ft.*lbf}

УКАЗАНИЕ:

При затягивании гайки удерживайте рычаг стеклоочистителя рукой.

При повторном использовании правого рычага переднего стеклоочистителя со щеткой в сборе:

1. Очистите зубчатую часть рычага стеклоочистителя.


   Обозначения на рисунке

   *a	Зубчатая часть рычага стеклоочистителя

При повторном использовании тяги стеклоочистителя ветрового стекла в сборе:

1. Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.


   Обозначения на рисунке

   *a	Зубчатая часть оси вращения стеклоочистителя

Установите правый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.

Момент затяжки:

24 N*m{245 kgf*cm, 18 ft.*lbf}

УКАЗАНИЕ:

При затягивании гайки удерживайте рычаг стеклоочистителя рукой.

Установите замок зажигания в положение ON (ВКЛ).

Приведите в действие передний стеклоочиститель, одновременно распыляя жидкость стеклоомывателя на ветровое стекло. Убедитесь, что передний стеклоочиститель работает надлежащим образом и не задевает кузов автомобиля.

После остановки стеклоочистителей дважды поднимите каждый рычаг стеклоочистителя и проверьте положение установки стеклоочистителей.

Выключите зажигание.
