Стояночный тормоз в сборе разборка. Camry ASV50

Выверните болт и отсоедините задний гибкий шланг от заднего амортизатора в сборе.

Выверните 2 болта и снимите суппорт заднего дискового тормоза в сборе.

ПРИМЕЧАНИЕ:

Суппорт заднего дискового тормоза в сборе не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.

Нанесите метки на задний тормозной диск и ступицу заднего колеса.

Отпустите стояночный тормоз и снимите задний тормозной диск.

УКАЗАНИЕ:

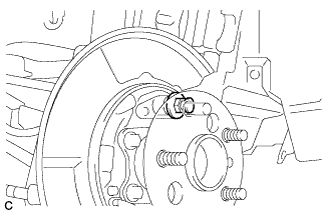

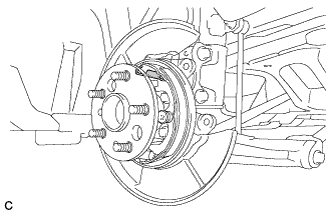

Если диск снимается с трудом, поверните регулятор колодок с помощью отвертки, как показано на рисунке, чтобы сжать колодки стояночного тормоза.

Задняя сторона:

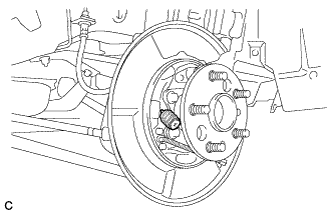

1. Снимите стяжную возвратную пружину колодки стояночного тормоза.


Передняя сторона:

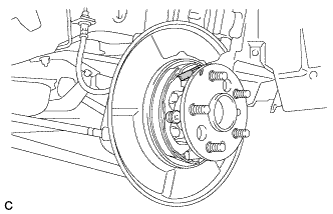

1. Снимите стяжную возвратную пружину колодки стояночного тормоза.

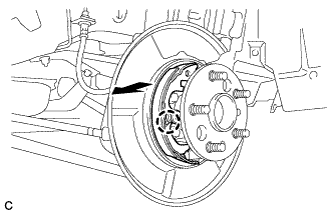

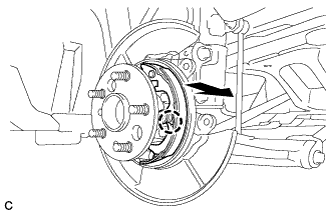

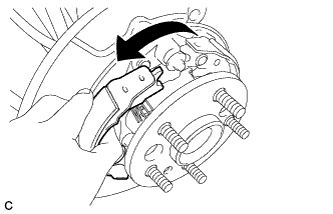

Вручную оттяните колодку стояночного тормоза № 1 в сборе к передней стороне автомобиля, как показано на рисунке.

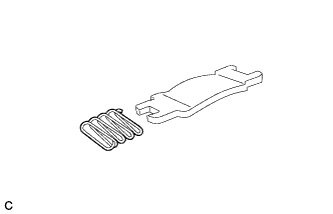

Снимите разжимную планку колодок стояночного тормоза.

Снимите пружину сжатия разжимной планки колодок стояночного тормоза.

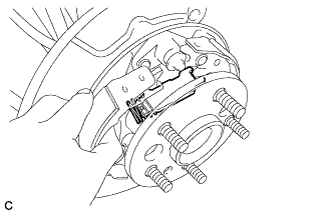

Освободите захват тарелки пружинного фиксатора колодки стояночного тормоза и отсоедините колодку стояночного тормоза № 1 в сборе.

Освободите захват тарелки пружинного фиксатора колодки стояночного тормоза и отсоедините колодку стояночного тормоза № 2 в сборе.

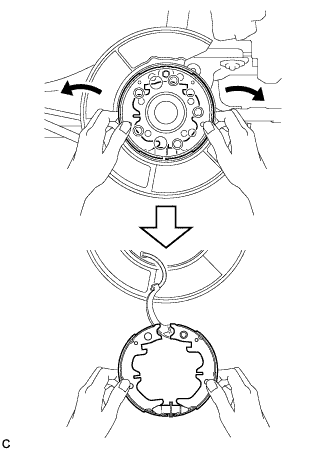

Раздвиньте колодки стояночного тормоза № 1 и № 2 в сборе рукой и оттяните вниз, чтобы отсоединить их от пластины стояночного тормоза.

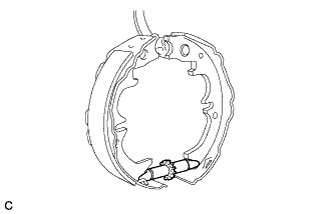

Снимите винтовое приспособление для регулировки зазоров колодок стояночного тормоза.

Снимите колодку стояночного тормоза № 1.

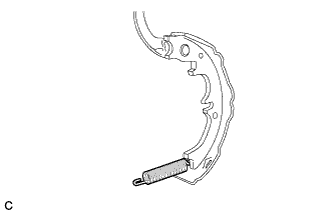

Снимите стяжную возвратную пружину колодки стояночного тормоза.

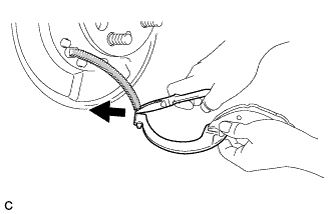

С помощью круглогубцев отсоедините рычаг привода колодок стояночного тормоза от троса привода стояночного тормоза № 3 в сборе.

С помощью отвертки снимите разрезную шайбу колодок стояночного тормоза, шайбу рычага привода колодок стояночного тормоза и рычаг привода колодок стояночного тормоза.

УКАЗАНИЕ:

Предусмотрены шайбы для колодок стояночного тормоза, которые позволяют при необходимости отрегулировать зазор между рычагом привода колодок стояночного тормоза и разрезной шайбой колодок стояночного тормоза. На некоторых автомобилях такие шайбы могут отсутствовать.

Передняя сторона:

1. Снимите 2 тарелки пружинного фиксатора колодки стояночного тормоза, пружинный фиксатор колодки стояночного тормоза и штифт пружинного фиксатора колодки стояночного тормоза.


Задняя сторона:

1. Снимите 2 тарелки пружинного фиксатора колодки стояночного тормоза, пружинный фиксатор колодки стояночного тормоза и штифт пружинного фиксатора колодки стояночного тормоза.


Выверните болт крепления направляющей пластины колодок стояночного тормоза и снимите направляющую пластину.
