Выпускная труба снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Системы Впуска И Выпуска Отработавших Газов Двигателя 2Ar-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

  2. СНИМИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

  3. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

  4. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

  5. СНИМИТЕ ГЛУШИТЕЛЬ ЗАДНЕЙ ВЫПУСКНОЙ ТРУБЫ В СБОРЕ

Выпускная Труба -- Снятие



1. СНИМИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК
(Нажмите здесь).


2. СНИМИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ


    Camry ASV50 GSV50 ACV51

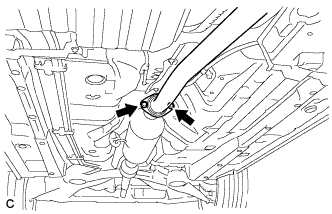

  1. Выверните 2 болта и снимите 2 пружины сжатия.

  1. Снимите заднюю выпускную трубу в сборе с 3 опор выпускной трубы.

  1. Снимите прокладку с центральной выпускной трубы в сборе.



3. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ


    Camry ASV50 GSV50 ACV51

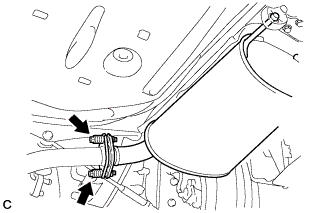

  1. Отверните 2 гайки.

  1. Снимите центральную выпускную трубу с опоры выпускной трубы.

  1. Снимите прокладку с приемной трубы в сборе.



4. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите 2 пружины сжатия.

  1. Снимите приемную трубу с опоры выпускной трубы.

  1. Снимите прокладку с каталитического нейтрализатора в выпускном коллекторе.



5. СНИМИТЕ ГЛУШИТЕЛЬ ЗАДНЕЙ ВЫПУСКНОЙ ТРУБЫ В СБОРЕ


    Camry ASV50 GSV50 ACV51

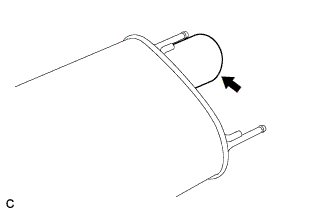

  1. Снимите глушитель задней выпускной трубы в сборе.
